Jatkokappale 38 mm 105 | 350 | 38

morepic-1

morepic-2

Jatkokappale 38 mm

Tuotenro 7399896 | EAN-numero 4012196331857

Tuotenro / Tyyppi

Pohjamitta	105 mm

Kanavan leveys min.

Kanavan sivumitta min.	38 mm

Tuotteen kuvaus

Tuotteen kuvaus

Lattiakanavien jatkokappale (leveys 350 mm) liittämiseen
Kahdella kiinnityspisteellä säätöjaloille.

Tekniset tiedot

Tekniset tiedot

Kanavan leveys min.	350 mm
Kanavan sivumitta min.	38 mm
Korkeus	76 mm
Malli	Panta
Materiaali	teräs
Mitta B	350 mm

Mitta h	38 mm
Pinta	nauhakuumasinkitty
Pituus	432 mm
Pohjamitta	105 mm
potentiaalintasauksella	kyllä
Soveltuu liikuntasaumalle	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pohjamitta	Kanavan leveys min.	Kanavan sivumitta min.	Tuotenro	Määrä	pienin myyntiyksikkö
IBVE 25038	105 mm	250 mm	38 mm	7399890	Kappale	1 Kappale
IBVE 35038	105 mm	350 mm	38 mm	7399896	Kappale	1 Kappale

Lataukset

Tietolehti IBVE 35038 / 7399896 , 0.19MB , pdf

Esite Lattiakanavat IBK , 2.10MB , pdf

Lataus

Luettelo Lattia-asennukset , 42.28MB , pdf

Asennusohjeet In-concrete system IBK , 3.27MB , pdf

Tuotekaavio IBVE 35038 / 7399896, 78.46 kB, jpg

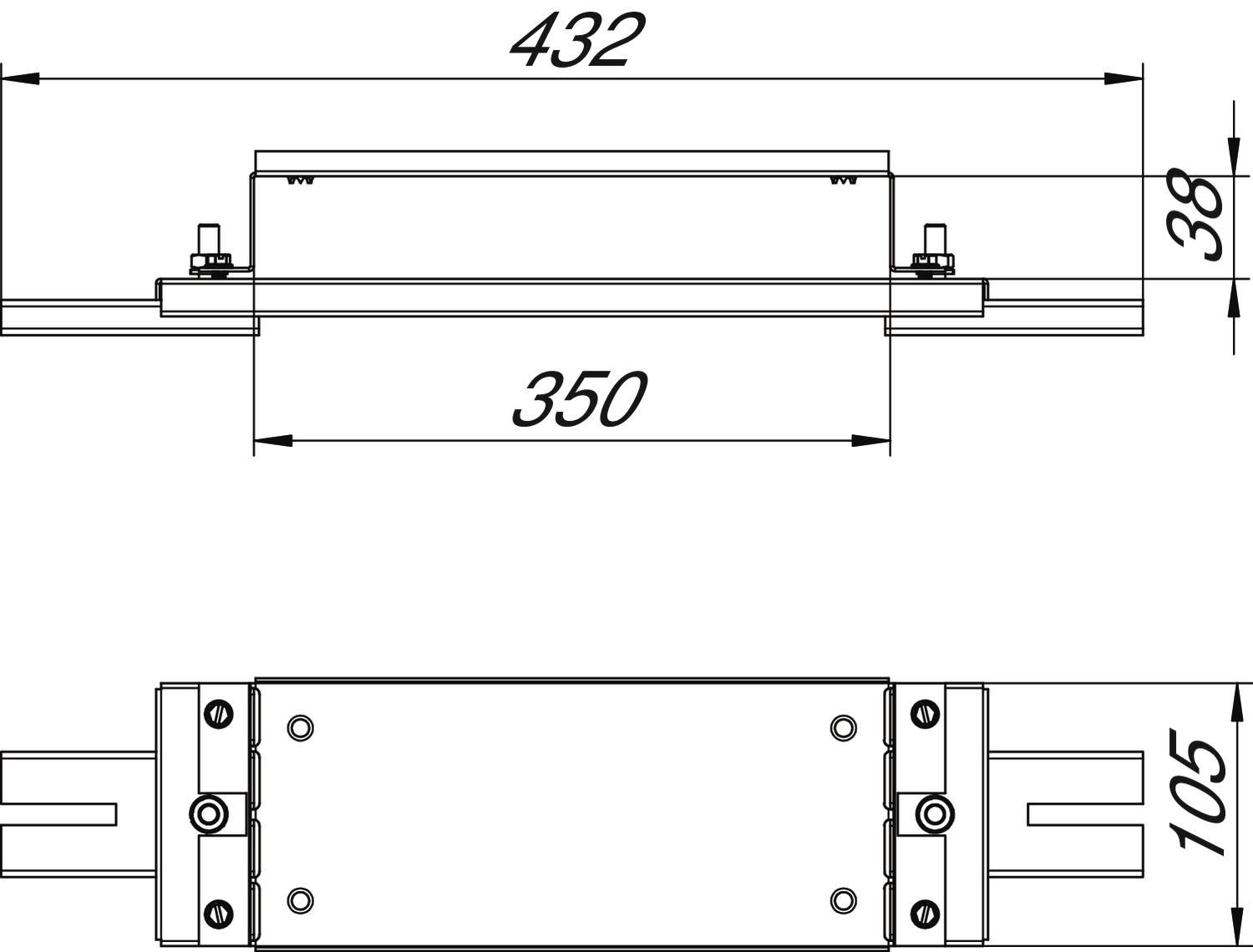

Mitoitettu piirustus IBVE 35038 / 7399896, 74.99 kB, jpg

IBVE 35038 / 7399896

7399896_KSTP1.stp, 464.77 kB

Im-Beton-Kanalsystem_IBK_Verbindungselement_38_mm.rfa, 320.00 kB
