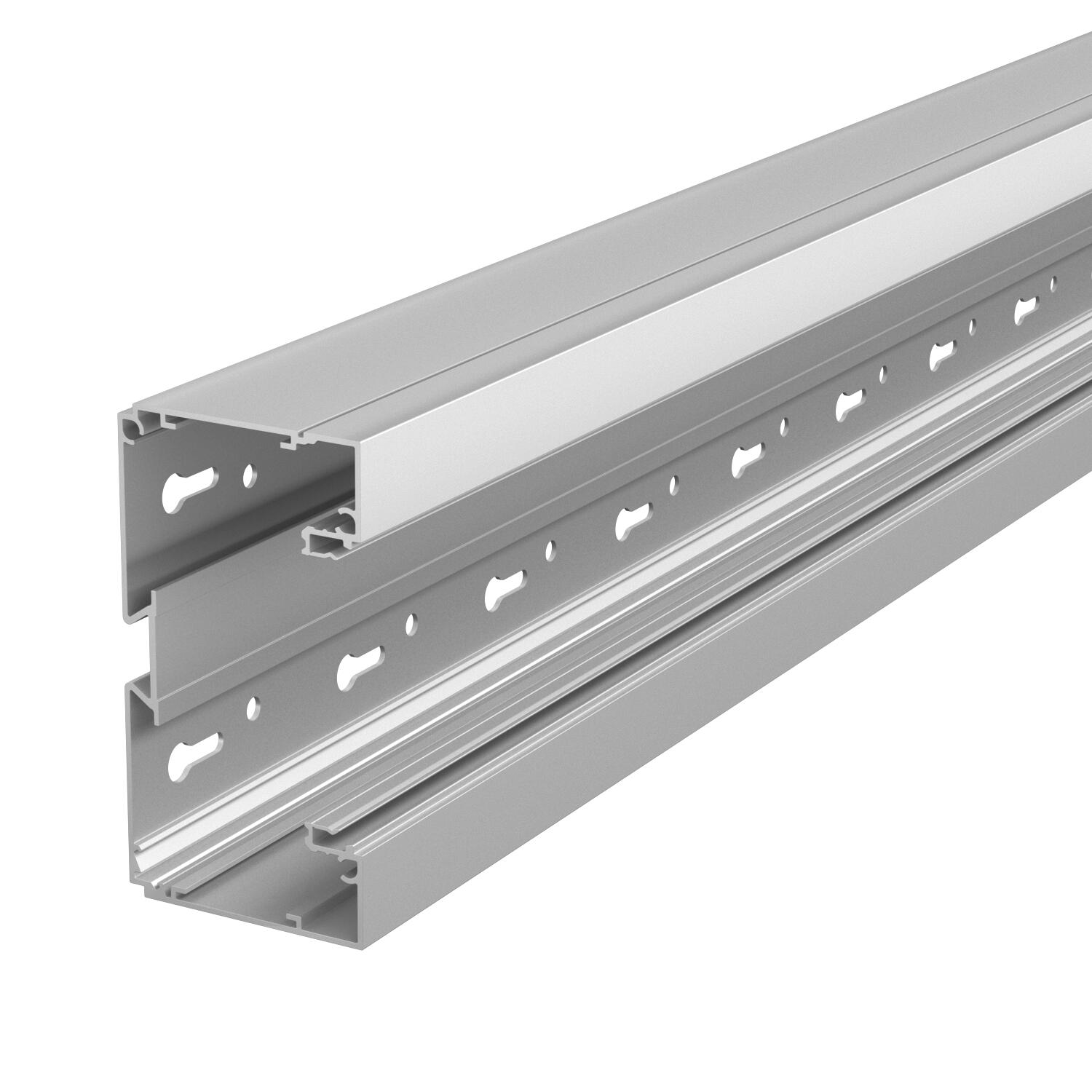

Johtokanava Signa Style, kanavan pohjamitta 130, kanavan sivumitta 70 2000

Johtokanava Signa Style, kanavan pohjamitta 130, kanavan sivumitta 70

Tuotenro 6133261 | EAN-numero 4012196735297

Tuotenro / Tyyppi	6133261 / BRA 70130 EL

Pituus	2000 mm

Tuotteen kuvaus

Tuotteen kuvaus

Johtokanava pohjarei'ityksellä suoraan seinäasennukseen tai asennettavaksi kannakkeisiin. Pyynnösttä voidaan toteuttaa eri RAL-väreillä. Pinnoitettujen johtokanavien pinnat on suojattu suojateipeillä.
Huomautus: Anodisoiduissa, alumiinisissa kanavissa ja kulmakappaleissa ei voida välttää lieviä värisävyeroja, jotka aiheutuvat materiaaliin ja menetelmään perustuvasta, sallitusta sironnasta (DIN 17 611 mukaan). Vaihtoehtoisesti suosittelemme pulveripinnoitusta värisävyllä RAL 9006 (valkoalumiini).

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Bakteereja torjuva käsittely	ei
Halogeeniton	kyllä
Hyötypoikkipinta	7350 mm²
Jatkokappale	ei
Kaapelituki	ei
Kannen leveys	80 mm
Kansi sisältyy toimitukseen	ei
Kansien asennustapa	sisäpuolinen
Kansien lukumäärä	1
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-5 °C

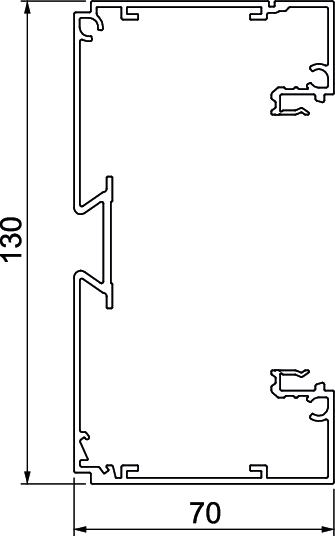

Koko	70x130x2000
Korkeus	70 mm

Kotelointiluokka	IP30
Liitettävien väliseinien lukumäärä	1
Malli, takaseinä (sisäpuoli)	DIN-kisko
Materiaali	alumiini
Pinta	anodisoitu
Pituus	2000 mm
Pohjamitta	130 mm
Pohjarei'itys	pohjarei'ityksellä
Rakenne, suorakulmainen	kyllä
Suojakalvo	kyllä
Suojaustaso IK-koodi	IK07
Symmetrinen	ei
Väri	alumiini

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Tuotenro	Määrä	pienin myyntiyksikkö
BRA 70130 EL	2000 mm	6133261	m	2 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Jatkokappale	BRA KS	-----	6133621	Kappale	100 Kappale
Kojerasia BRK GD, 1-osainen	BRK GD gr	1415563	6133577	Kappale	10 Kappale
Kojerasia BRK GD2CEE, 2-osainen	BRK GD 2CEE gr	1415900	6133579	Kappale	4 Kappale
Kansi BRA OT 80	BRA OT 80 EL	-----	6133267	m	2 m

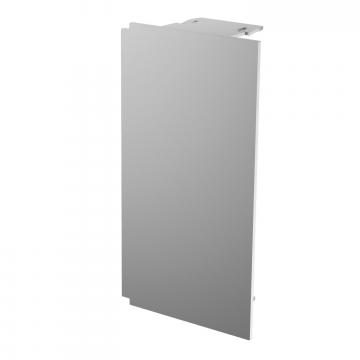

Päätykappale BRA ES 70130	BRA ES70130 EL	-----	6133292	Kappale	1 Kappale
Väliseinä BRA TW, teräs	BRA TW Stahl	-----	6133178	m	30 m

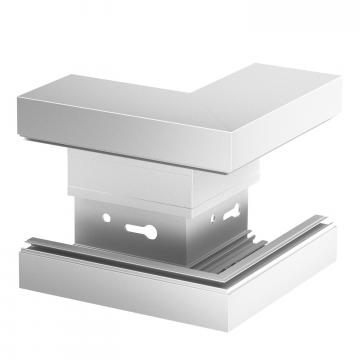

Ulkokulma BRA AE 70130	BRA AE70130 EL	-----	6133272	Kappale	1 Kappale
Kansi BRA OT AE 80	BRA OT 80 AE EL	-----	6133266	Kappale	1 Kappale

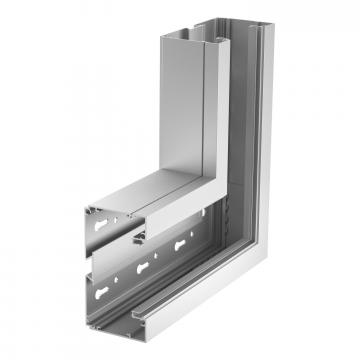

Tasokulma BRA FW 70130 nouseva	BRA FWS70130 EL	-----	6133282	Kappale	1 Kappale

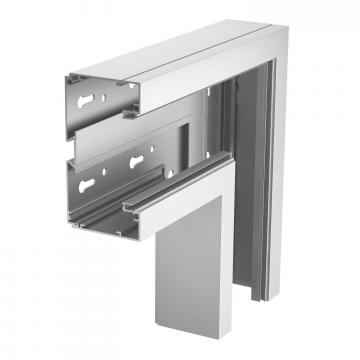

Tasokulma BRA FW 70130, laskeva	BRA FWF70130 EL	-----	6133287	Kappale	1 Kappale
Tasokulman kansi BRA OT FW 80 EL	BRA OT 80 FW EL	-----	6133268	Kappale	1 Kappale

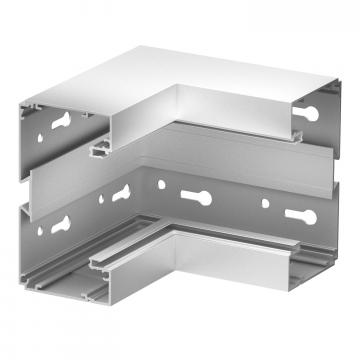

Sisäkulma BRA IE 70130	BRA IE70130 EL	-----	6133277	Kappale	1 Kappale
Maadoitusliitin BRA ERD KL	BRA ERD KL	-----	6133407	Kappale	10 Kappale
Maadoitusliitin BRA ERD KUP	BRA ERD KUP	-----	6133408	Kappale	10 Kappale
Maadoitusliitin BRA ERD VB TW	BRA ERD VB TW	-----	6133562	Kappale	20 Kappale
PE-johdin BRA ERDL FL	BRA ERDL FL	-----	6133564	Kappale	10 Kappale
Maadoitusliitin BRA ERD KL TW	BRA ERD KL TW	-----	6133615	Kappale	100 Kappale
Maadoitussilta BRA EB	BRA EB	-----	6133616	Kappale	10 Kappale
