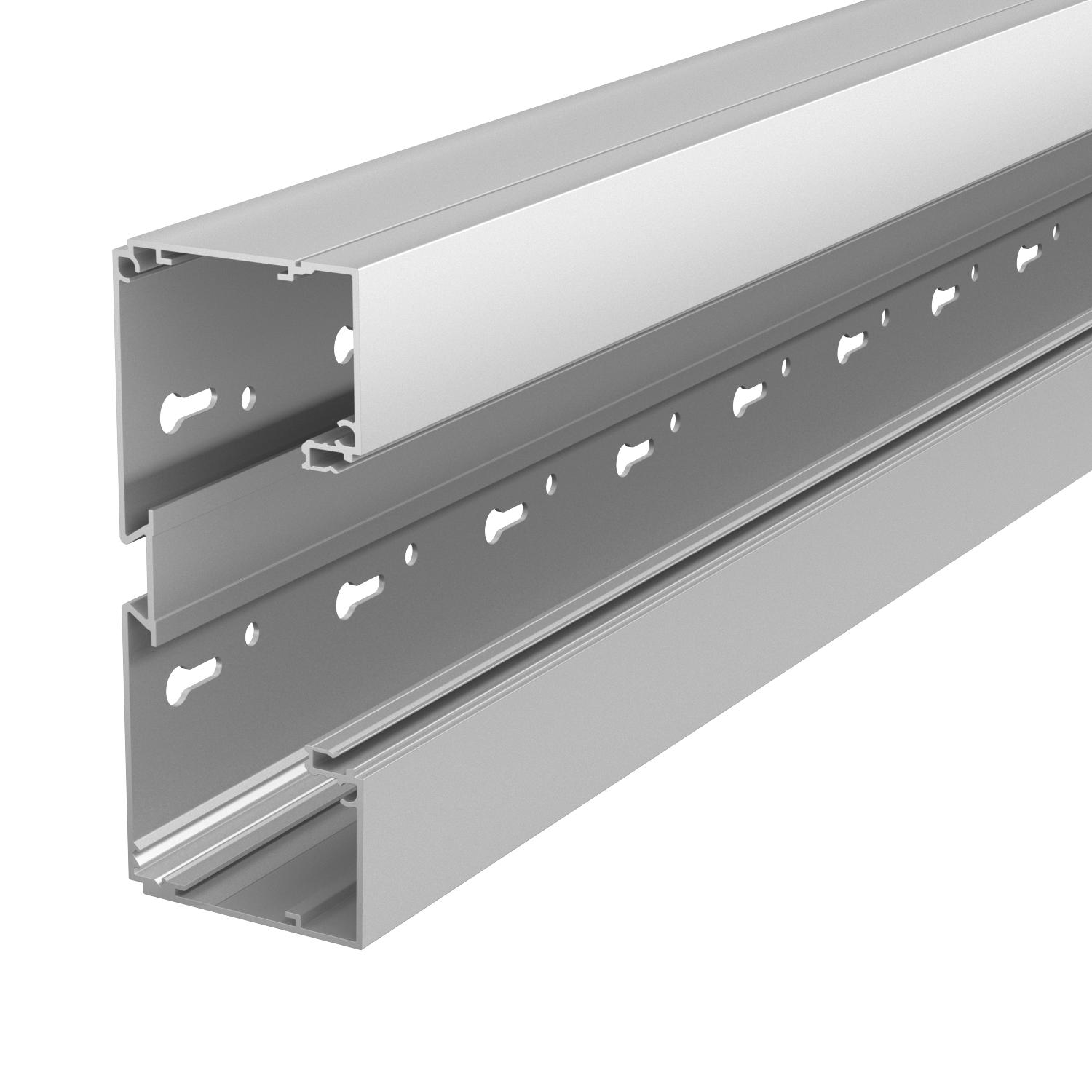

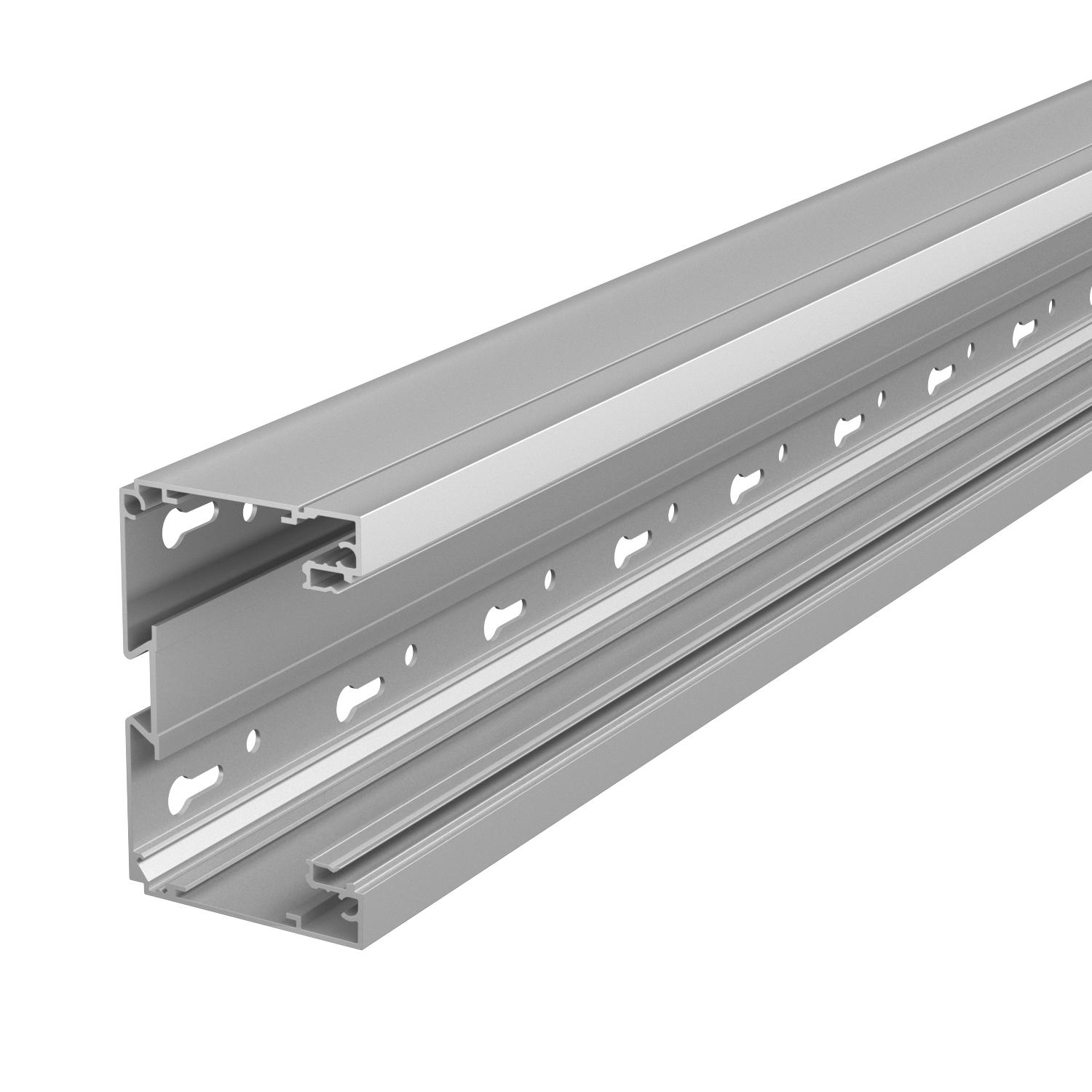

Johtokanava Signa Style, kanavan pohjamitta 170, kanavan sivumitta 70
Tuotenro 6133262 | EAN-numero 4012196735303
- Tuotteen kuvaus
-
Tuotteen kuvausJohtokanava pohjarei'ityksellä suoraan seinäasennukseen tai asennettavaksi kannakkeisiin. Pyynnösttä voidaan toteuttaa eri RAL-väreillä. Pinnoitettujen johtokanavien pinnat on suojattu suojateipeillä.
Huomautus: Anodisoiduissa, alumiinisissa kanavissa ja kulmakappaleissa ei voida välttää lieviä värisävyeroja, jotka aiheutuvat materiaaliin ja menetelmään perustuvasta, sallitusta sironnasta (DIN 17 611 mukaan). Vaihtoehtoisesti suosittelemme pulveripinnoitusta värisävyllä RAL 9006 (valkoalumiini).
-
- Tekniset tiedot
-
Tekniset tiedot

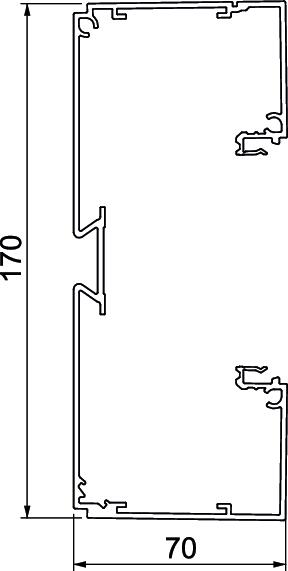

Asennusrei'itys pohjassa kyllä Bakteereja torjuva käsittely ei Halogeeniton kyllä Hyötypoikkipinta 9880 mm² Jatkokappale ei Kaapelituki ei Kannen leveys 80 mm Kansi sisältyy toimitukseen ei Kansien asennustapa sisäpuolinen Kansien lukumäärä 1 Käyttöalueen lämpötila maks. 60 °C Käyttöalueen lämpötila min. -5 °C Koko 70x170x2000 Korkeus 70 mm Kotelointiluokka IP30 Liitettävien väliseinien lukumäärä 1 Malli, takaseinä (sisäpuoli) DIN-kisko Materiaali alumiini Pinta anodisoitu Pituus 2000 mm Pohjamitta 170 mm Pohjarei'itys pohjarei'ityksellä Rakenne, suorakulmainen kyllä Suojakalvo kyllä Suojaustaso IK-koodi IK07 Symmetrinen ei Väri alumiini - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

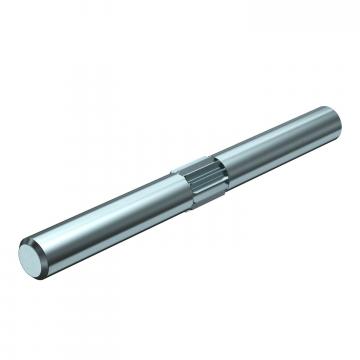

Jatkokappale
BRA KS ----- 6133621 100 Kappale

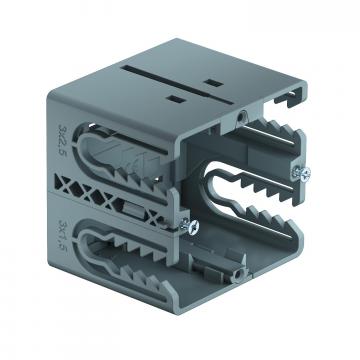

Kojerasia BRK GD, 1-osainen
BRK GD gr 1415563 6133577 10 Kappale

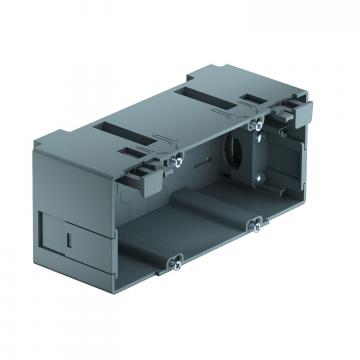

Kojerasia BRK GD2CEE, 2-osainen
BRK GD 2CEE gr 1415900 6133579 4 Kappale

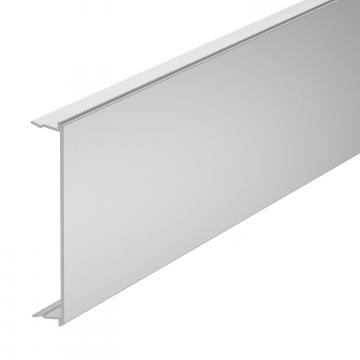

Kansi BRA OT 80
BRA OT 80 EL ----- 6133267 2 m

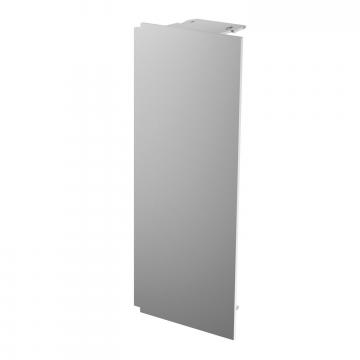

Päätykappale BRA ES 70170
BRA ES70170 EL ----- 6133293 1 Kappale

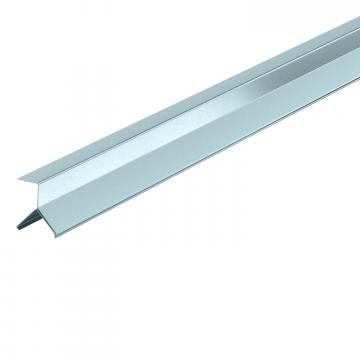

Väliseinä BRA TW, teräs
BRA TW Stahl ----- 6133178 30 m

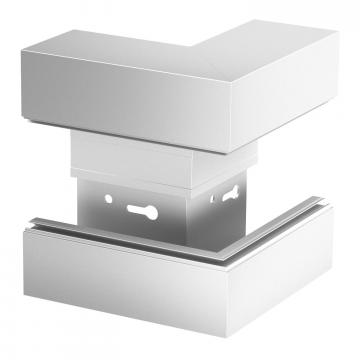

Ulkokulma BRA AE 70170
BRA AE70170 EL ----- 6133273 1 Kappale

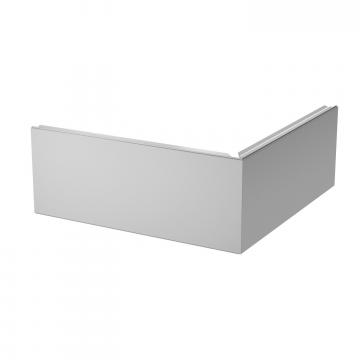

Kansi BRA OT AE 80
BRA OT 80 AE EL ----- 6133266 1 Kappale

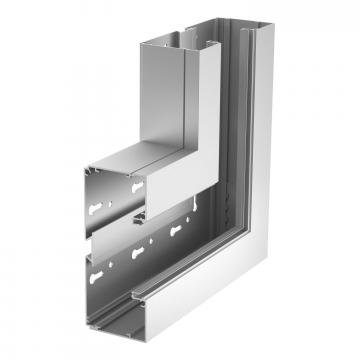

Tasokulma BRA FW 70170 nouseva
BRA FWS70170 EL ----- 6133283 1 Kappale

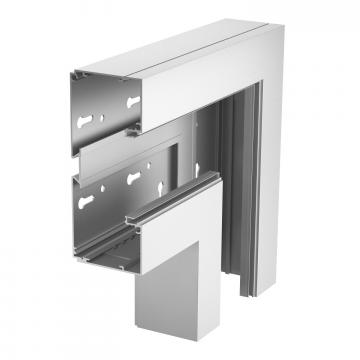

Tasokulma BRA FW 70170, laskeva
BRA FWF70170 EL ----- 6133288 1 Kappale

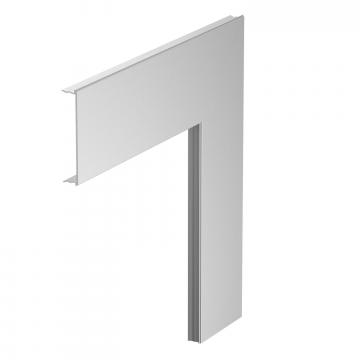

Tasokulman kansi BRA OT FW 80 EL
BRA OT 80 FW EL ----- 6133268 1 Kappale

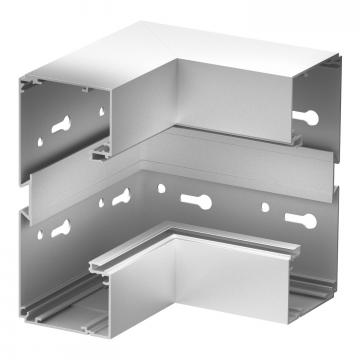

Sisäkulma BRA IE 70170
BRA IE70170 EL ----- 6133278 1 Kappale

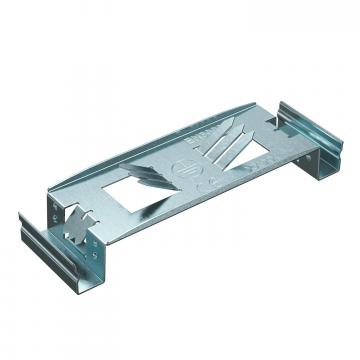

Maadoitusliitin BRA ERD KL
BRA ERD KL ----- 6133407 10 Kappale

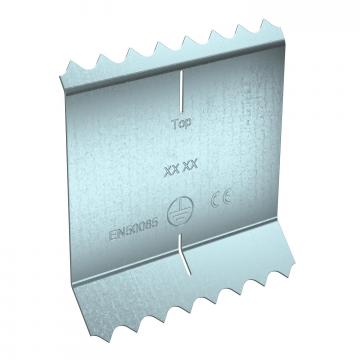

Maadoitusliitin BRA ERD KUP
BRA ERD KUP ----- 6133408 10 Kappale

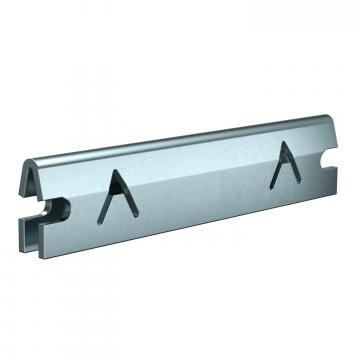

Maadoitusliitin BRA ERD VB TW
BRA ERD VB TW ----- 6133562 20 Kappale

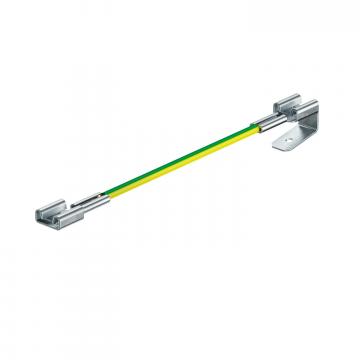

PE-johdin BRA ERDL FL
BRA ERDL FL ----- 6133564 10 Kappale

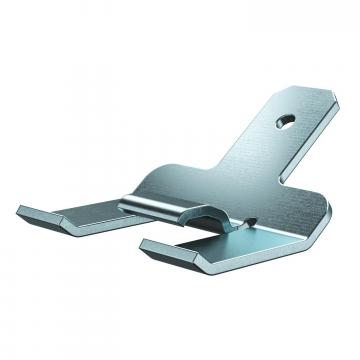

Maadoitusliitin BRA ERD KL TW
BRA ERD KL TW ----- 6133615 100 Kappale

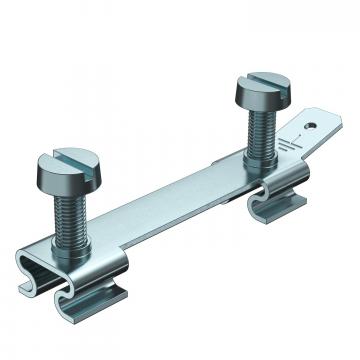

Maadoitussilta BRA EB
BRA EB ----- 6133616 10 Kappale - Lataukset
-
