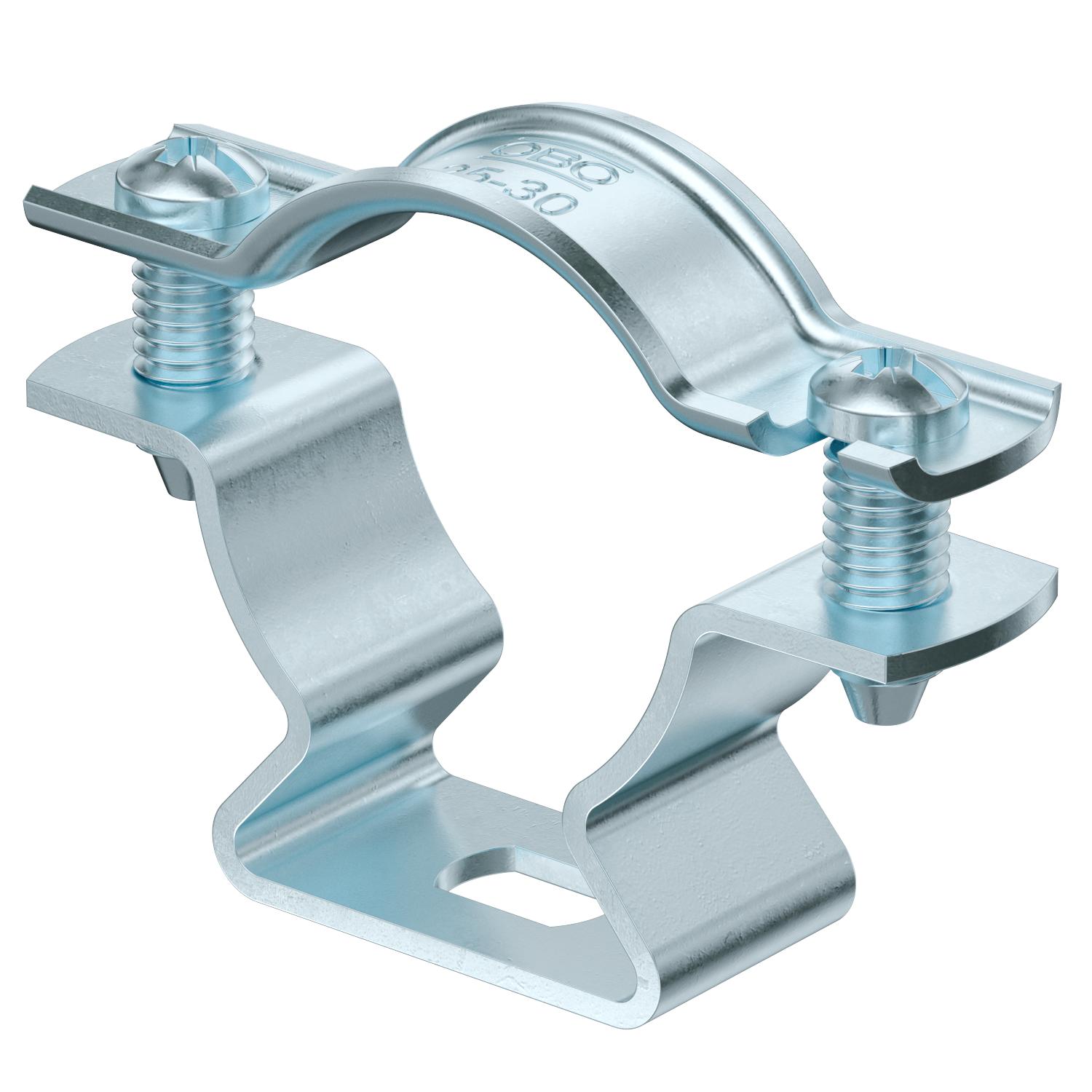

Kaapeli- ja putkikiinnike 733 G
Tuotenro 1362772 | EAN-numero 4012196600083 | Sähkönro 1317265
- Tuotteen kuvaus
-
Tuotteen kuvaus
Kaapeli- ja putkikiinnike asennusputkien ja kaapelien asennukseen seiniin, kattoihin ja lattioihin. Itselukittuvalla yläosalla. Kiinnitys pitkittäisreiän kautta.
Hyväksytty palonkestäviin asennuksiin DIN 4102 osan 12 mukaisesti, paloluokat E 30 - E 90.
-
- Tekniset tiedot
-
Tekniset tiedot

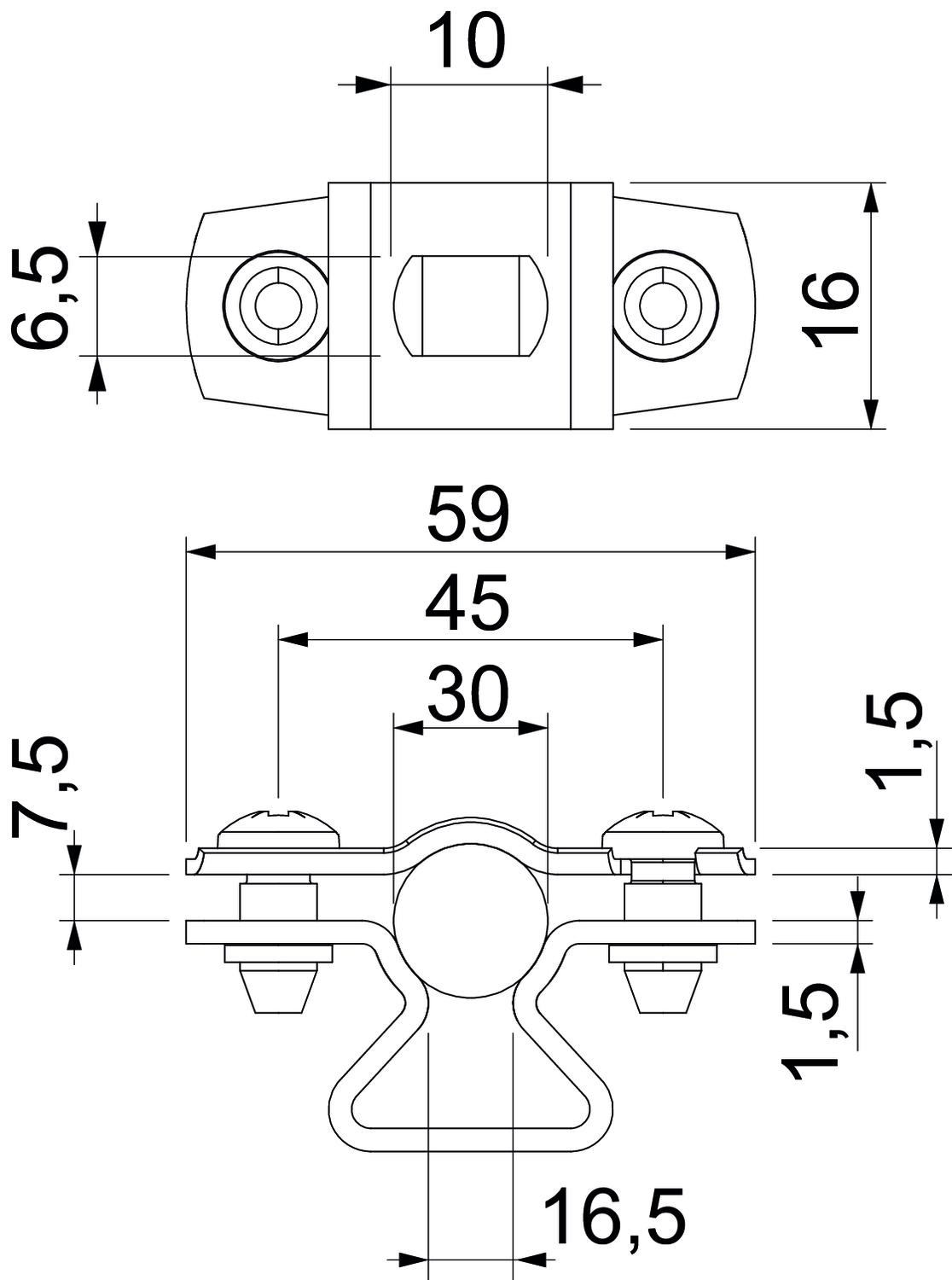

Etäisyys seinään kyllä halkaisijalle 25 - 30 Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kiinnitysalue D maks. 30 mm Kiinnitysalue D min. 25 mm Kiinnitystapa Ruuvin reikä Koko 25-30mm Malli Suljettu Materiaali teräs Materiaalin vahvuus 1,5 mm Mitta A 59 mm Mitta B 45 mm Mitta b 16 mm Mitta D 30 mm Mitta d maks. 30 mm Mitta d min. 25 mm Mitta L 10 mm Mitta s 16,5 mm Mitta t1 (mm) 1,5 Mitta t2 (mm) 1,5 Mitta x 7,5 mm Muovipäällyste ei Pinta galvaanisesti sinkitty Soveltuu paloalueelle kyllä UV-kestävä kyllä - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti ASL 733 30 G / 1362772 , 0.34MB , pdfLuettelo Fastening materials , 19.78MB , pdfVaatimustenmukaisuusvakuutus ASL 733 30 G / 1362772 , 0.17MB , pdfUK-vaatimustenmukaisuusvakuutus ASL 733 30 G / 1362772 , 0.14MB , pdfREACH Vaatimustenmukaisuusvakuutus ASL 733 30 G / 1362772 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus ASL 733 30 G / 1362772 , 0.12MB , pdfAsiantuntijalausunto Funktionserhalt von Zugentlastung ZSE90 für senkrechte Kabelverlegung , 2.42MB , pdfAsiantuntijalausunto Palonkestävä kiinnitys kantaviin puurakenteisiin , 6.58MB , pdfAsiantuntijalausunto Funktionserhalt von Zugentlastung ZSE90 für senkrechte Kabelverlegung , 1.08MB , pdf
