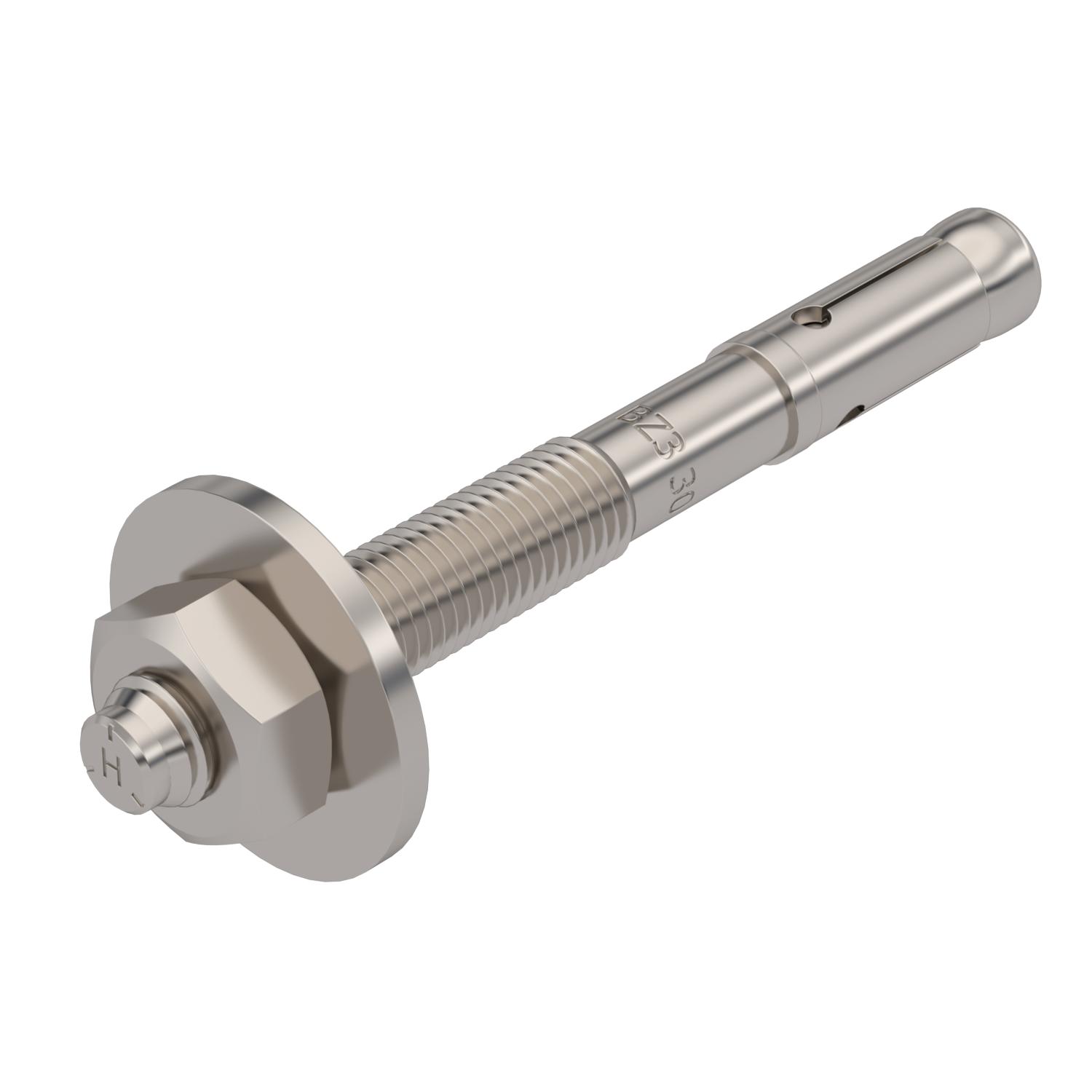

Kiila-ankkuri BZ3 A4
Tuotenro 3498720 | EAN-numero 4012197357115
- Tuotteen kuvaus
-
Tuotteen kuvaus
Kiila-ankkuri BZ3 keskiraskaiden ja raskaiden kuormien kiinnittämiseen sekä halkeilevaan että halkeilemattomaan betoniin. Soveltuu suurille kuormille pienillä reuna- ja keskietäisyyksillä. Lyödään vasaralla.
Eurooppalainen tekninen arviointi ETA-19/0619, sisältäen palokuormituksen ominaisarvot palonkestävyydelle R 120.
Todistus soveltuvuudesta maanjäristysalueille, luokat C1 ja C2.
Väestönsuojeluviraston shokkihyväksyntä, Bern, Sveitsi.
* Suurella aluslevyllä DIN EN ISO 7093-1 (DIN 9021) mukaan
-
- Tekniset tiedot
-
Tekniset tiedot

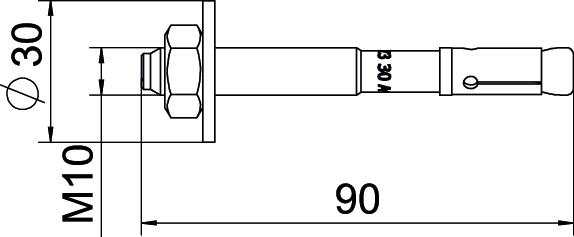

Ankkurimalli Ulkokierre Avainkoko 17 ETA Maanjäristyksen arviointi C1 ja C2 Kierre M10 Kierre metrinen 10 Kierretyyppi metrinen Kierteen pituus 45 mm Kiinnitysalue maks. 30 mm Kiinnitysvahvuus 30 mm Kiinnitysvaruste, ankkuri Mutterii Koko M10x90 Malli vasaralla Materiaali teräs, ruostumaton Mitta L 90 mm Paloluokka EN 13501-2 mukaan Muuta Pinta kirkas, jälkikäsitelty Pituus 90 mm Porareiän halkaisija min. 10 mm Porareiän syvyys 71 mm Ruuvijärjestemä, ankkuri Ulkopuolella kuusio Tulpan, ankkurin kiinnitystapa Esiasennus Tulppien/naulojen/ruuvien malli Nailontulppa - Kaikki tyypit
