Huom: Tämä tuote on poistunut valikoimastamme.
Löydät uuden, vastaavan artikkelin täältä: 2003802 / HW Levyseinäkojerasia 47

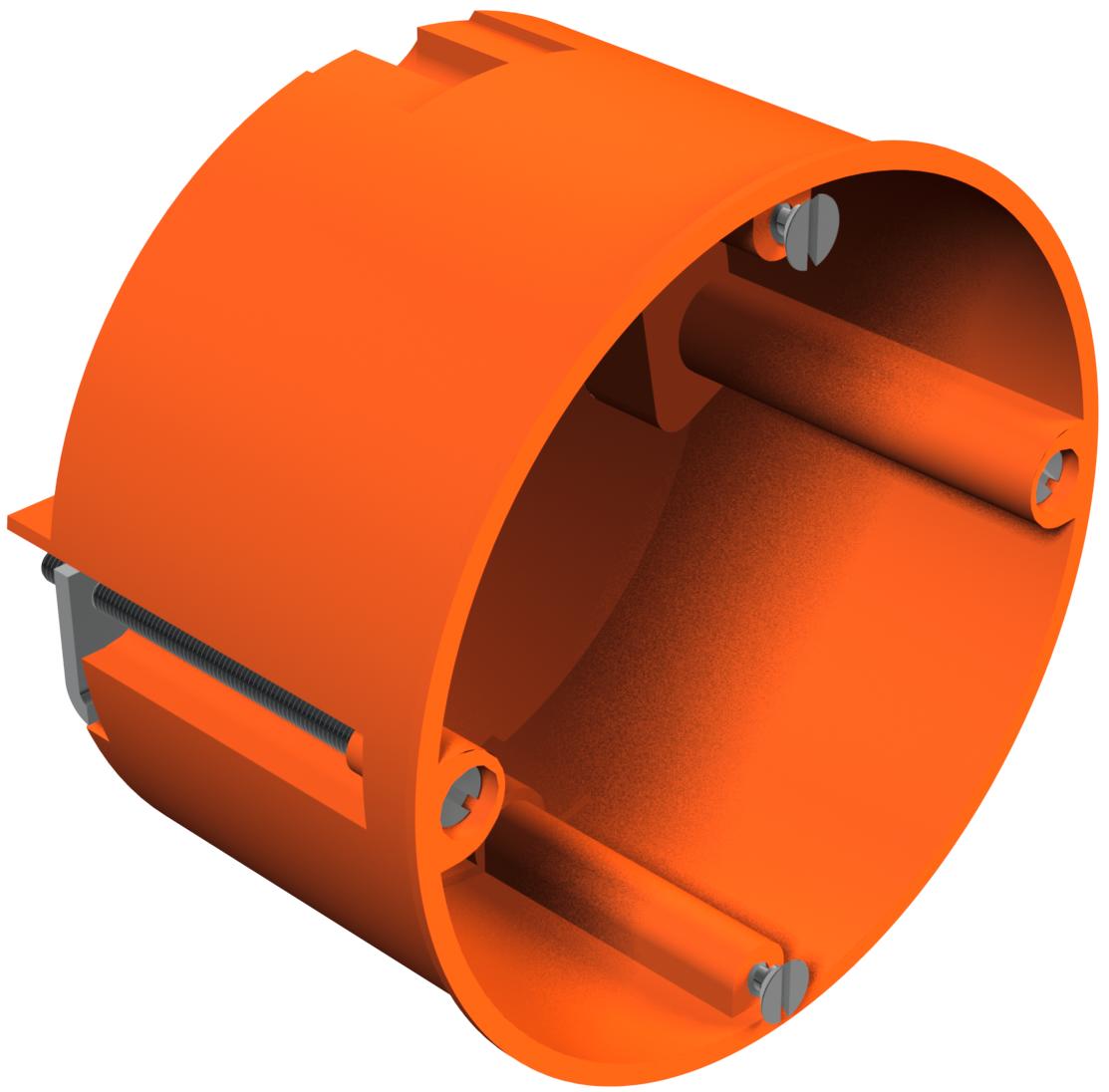

Kojerasia levyseinään
Tuotenro 2003414 | EAN-numero 4012195032779 | Sähkönro 1156006
- Tuotteen kuvaus
-
Tuotteen kuvausLevyseinäkojerasia. Mitat DIN 49073-1 mukaan, levyn paksuudelle 7-35 mm. Standardin mukainen yhdistelmäetäisyys 71 mm, mahdollisuus läpijohdotukseen liitosholkkien avulla, kun yhdistetään kojerasioita ja kojeiden liitosrasioita, 8 murrettava aihiota NYM-kaapeleille, tietoverkkojohdoille ja asennusputkille Ø 20 mm. Kojerasioita voidaan käyttää myös liitosrasioina VDE 0606-1 mukaisesti kaksoisruuvikiinnityksellä ja ruuveilla kiinnitettävällä kannella, suojausluokka IP30. Sisältää 12 liitosholkkia.
IEC 61670-1, IEC 61670-22 ja DIN 49073-1 mukaan.
-
- Tekniset tiedot
-
Tekniset tiedot
Aihiot 8 asennusputken halkaisijalle 20 mm Asennustyyppi_ aihiota MMJ- ym kaapeleille ja putkille Ø 20 mm CO₂-jalanjälki (GWP) kehdosta portille 0,1873 kg CO₂e / 1 Kappale Halkaisija 68 mm Halogeeniton kyllä Ilmatiivis ei Iskunkestävä ei itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 850 °C Jyrsinreiän halkaisija 68 mm Kalusteasennus ilman Kannen kiinnitys tarpeeton Kansi ilman Kojeen ruuvien väli 60 mm Kojeiden kiinnitys Ruuvit Koko Ø68mm, H45mm Korkeus 47 mm Kotelointiluokka IP30 Kotelon läpivientitapa Kalvotiiviste Lattiataso min. 47 mm Maks. Johdon poikkipinta 2,5 mm² Materiaali polypropeeni Mitoitusjännite 400 V Muoto pyöreä Naulauskorvakkeella ei Nimellispoikkipinta maks. 2,5 mm² Nimellispoikkipinta min. 1,5 mm² Nysät ilman Palonkestävyys ilman Ruuveilla kyllä Sisäänvienti takaa kyllä Sisäänvientien lukumäärä 8 Sisäkkeiden lukumäärä 1 Sopii levyn paksuudelle maks. 35 mm Sopii levyn paksuudelle min. 7 mm Suojattu ei Väri oranssi voidaan sulkea lyijykkeellä ei - Kaikki tyypit
- Lataukset
-
Tietolehti HG 60 / 2003414 , 0.20MB , pdfEU-vaatimustenmukaisuusvakuutus HG 60 / 2003414 , 0.15MB , pdfREACH Vaatimustenmukaisuusvakuutus HG 60 / 2003414 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus HG 60 / 2003414 , 0.12MB , pdfMerkkihyväksyntä VDE-hyväksyntämerkki HG 60, HG 60 MW , 0.12MB , pdf
