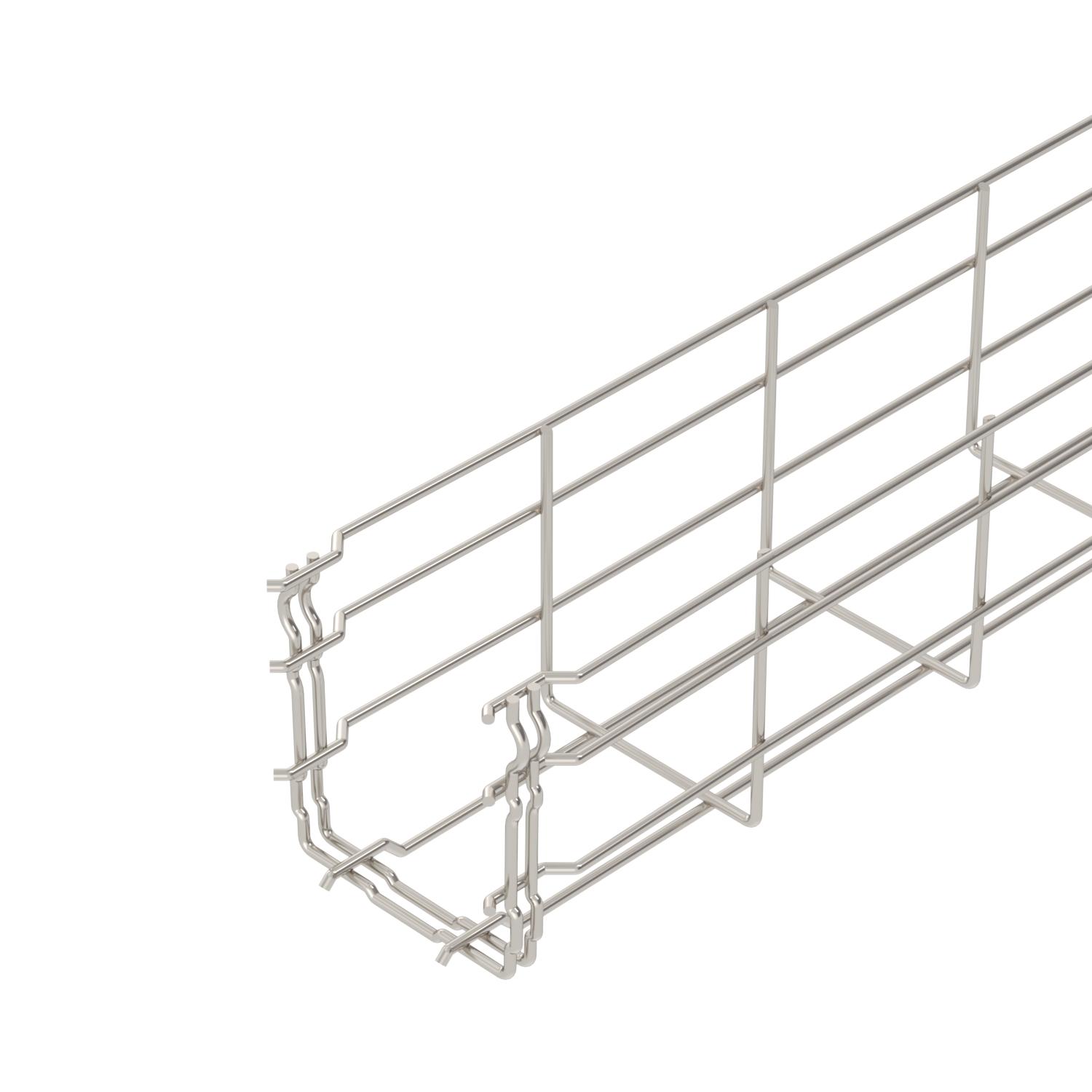

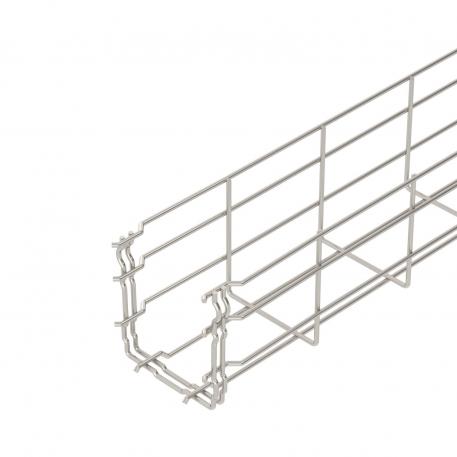

Lankahylly GR-Magic® 105 A2

Tuotenro 6002451 | EAN-numero 4012195149620

3000 mm
105 mm
ei
Tuotteen kuvaus
Tuotteen kuvaus
Lankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

CO₂-jalanjälki (GWP) kehdosta portille 5,0002 kg CO₂e / 1 Metri
Hyötypoikkipinta 82 cm²
Hyötypoikkipinta 8200 mm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi Painolukitus

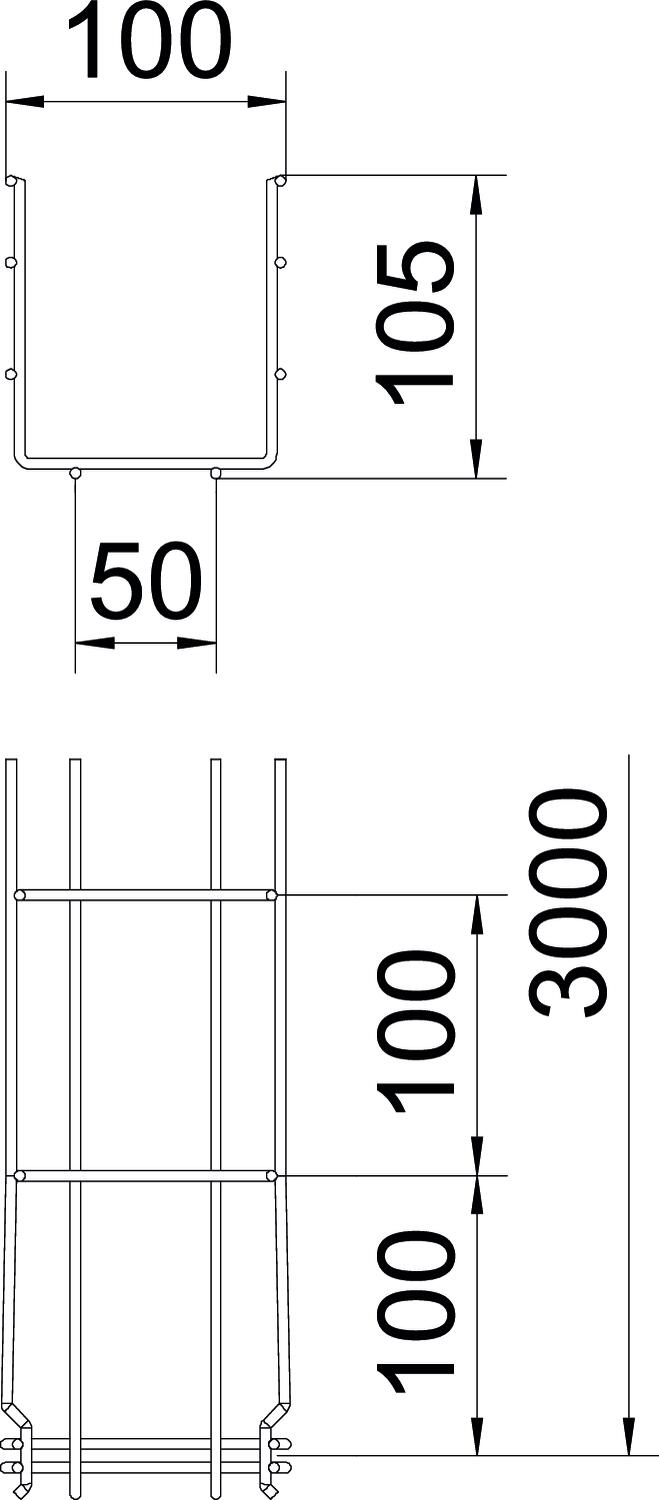

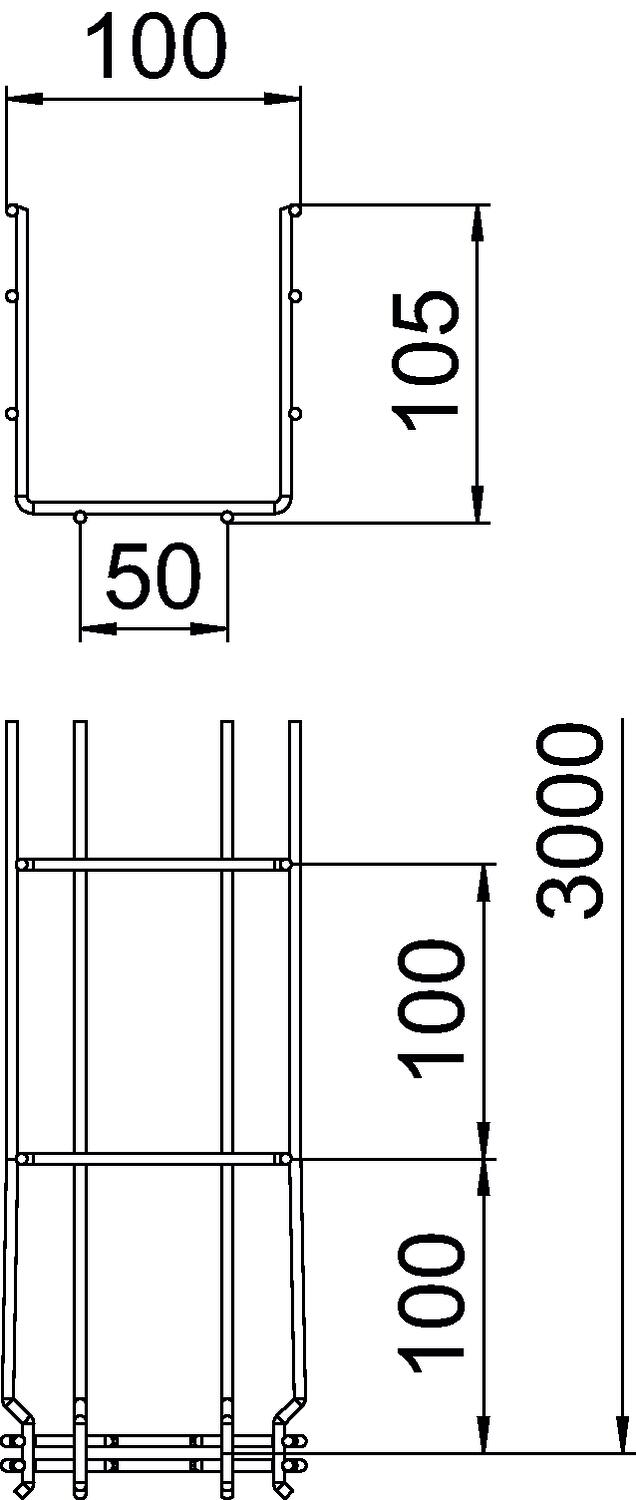

Koko 105x100x3000
Korkeus 105 mm
Korkeus 4,13 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 3,9 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs, ruostumaton 1.4301
Mitta B 100 mm
Mitta H 108 mm
Palonkestävyys ei
Pinta kirkas, jälkikäsitelty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 3,94 in
Pohjamitta 100 mm
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu kyllä
Ruuviton liitin kyllä
Tukiväli 1,0 m 0,8 kN/m
Tukiväli 1,5 m 0,55 kN/m
Tukiväli 2,0 m 0,37 kN/m
Tukiväli 2,5 m 0,27 kN/m
Tukiväli 3,0 m 0,25 kN/m
Väri ruostumaton teräs

Tekniset tiedot

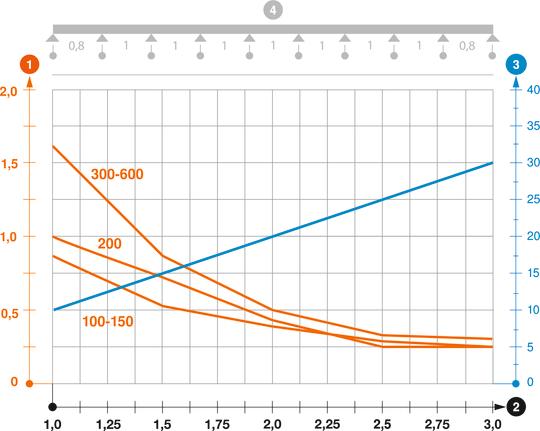

Kuormitustaulukko, lankahylly GRM 105

Kuormitustaulukko, lankahylly GRM 105
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Tuotenro Määrä pienin myyntiyksikkö
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ei 6002451
3 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ei 6002455
3 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ei 6002457
3 m

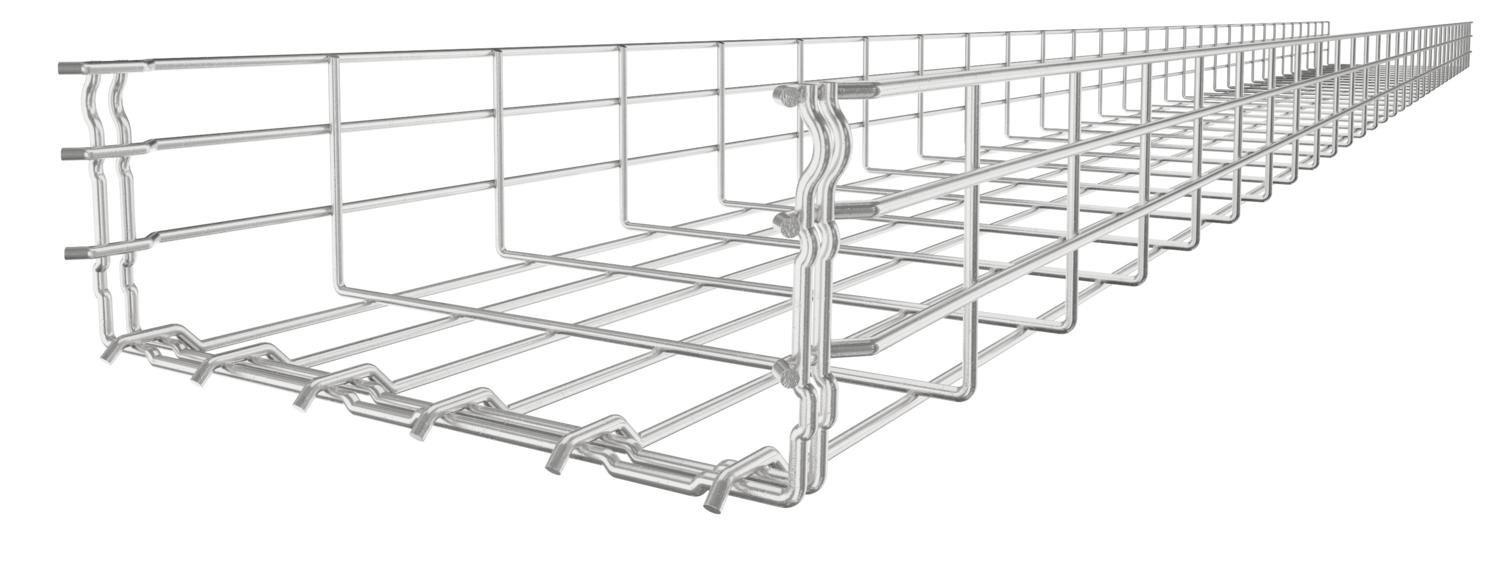

GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ei 6002460
3 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ei 6002463
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ei 6002466
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

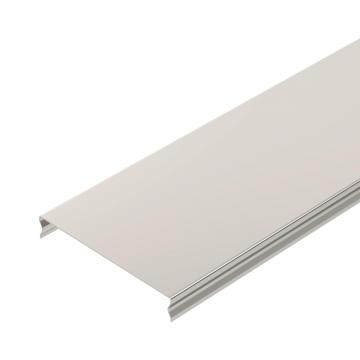

Lukittava kansi lankahyllylle A2 Lukittava kansi lankahyllylle A2 DGRR 100 A2 ----- 6001862
3 m

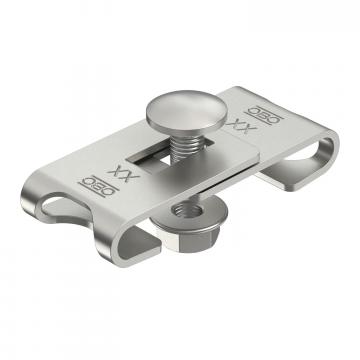

Kulmakappale A2 Kulmakappale A2 GEV 36 A2 1464732 6016731
20 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 85 A2 Väliseinä 85 A2 TSG 85 A2 ----- 6062173
3 m
Kiinnityskappale KS KR Kiinnityskappale KS KR KS GR A2 1464711 6062282
30 Kappale

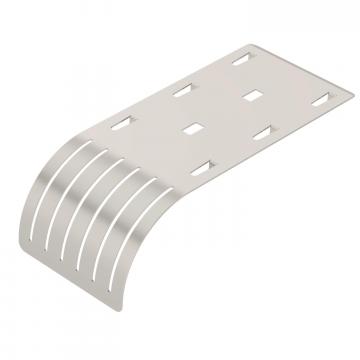

Taivutussuoja A2 Taivutussuoja A2 KAB GR A2 ----- 6220145
10 Kappale
