Lankahylly GR-Magic® 105 A4 3000 | 100 | 105 | 3,9 | 82 | ei
morepic-1 morepic-2 video-1 video-2

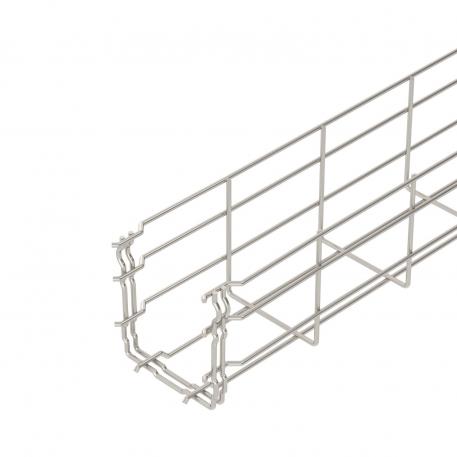

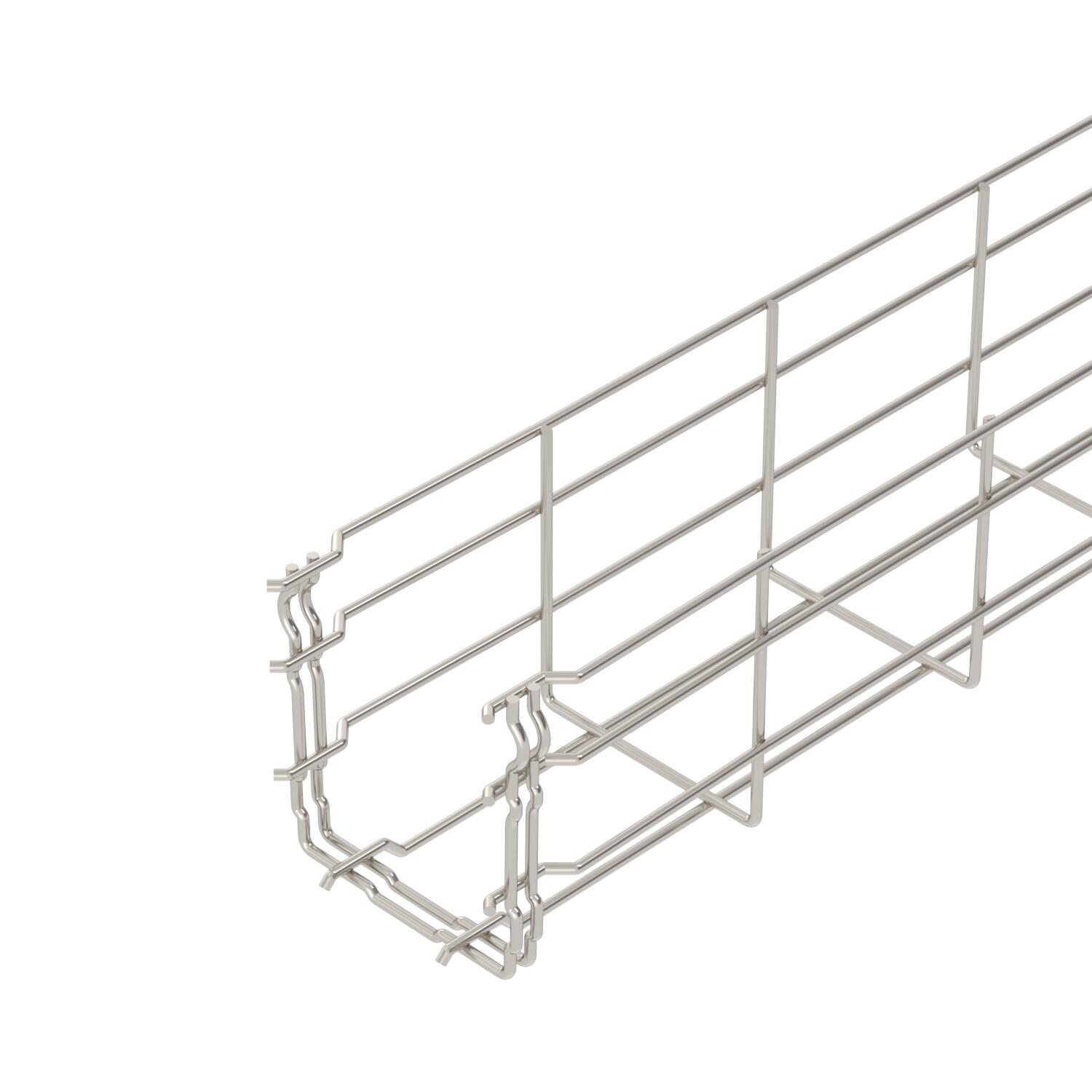

Lankahylly GR-Magic® 105 A4

Tuotenro 6002475 | EAN-numero 4012195874904

3000 mm
105 mm
ei
Tuotteen kuvaus
Tuotteen kuvaus
Lankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

CO₂-jalanjälki (GWP) kehdosta portille 5,025 kg CO₂e / 1 Metri
Hyötypoikkipinta 82 cm²
Hyötypoikkipinta 8200 mm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi Painolukitus

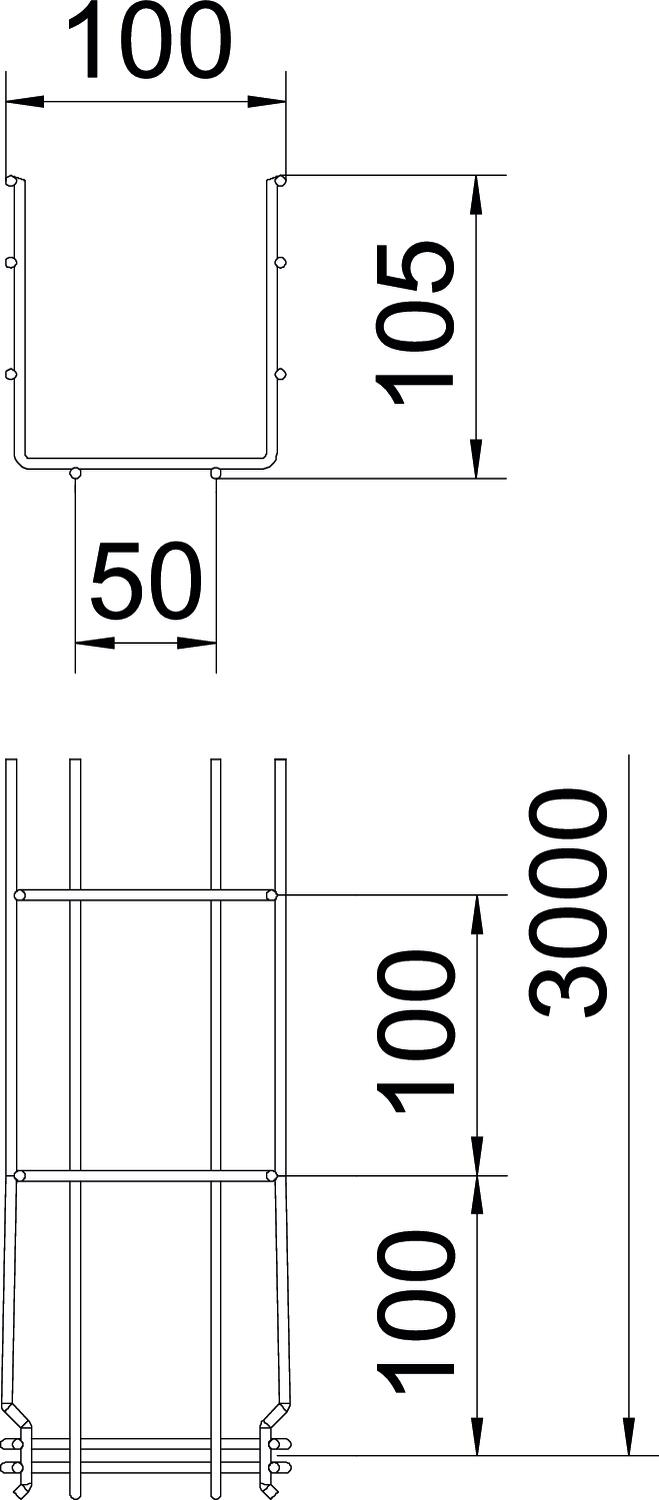

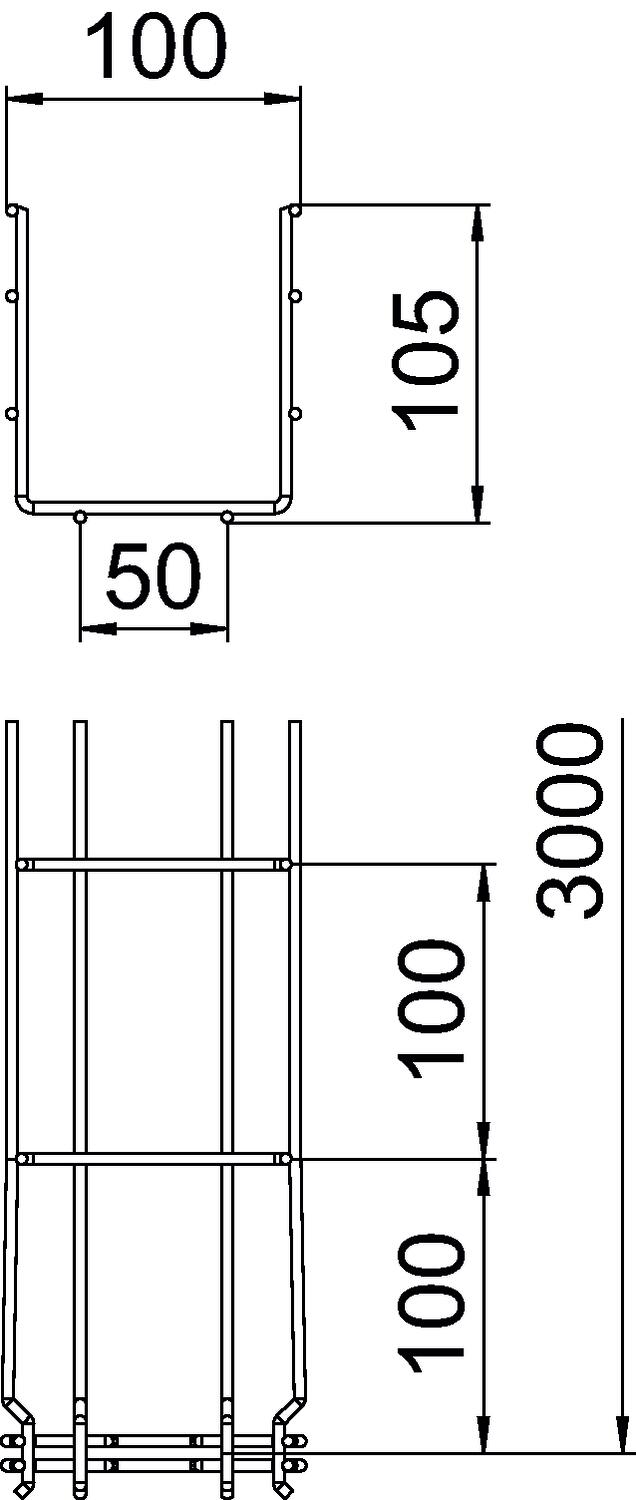

Koko 105x100x3000
Korkeus 105 mm
Korkeus 4,13 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 3,9 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs, ruostumaton 1.4401
Mitta B 100 mm
Mitta H 108 mm
Palonkestävyys ei
Pinta kirkas, jälkikäsitelty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 100 mm
Pohjamitta 3,94 in
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu kyllä
Ruuviton liitin kyllä
Tukiväli 1,0 m 0,8 kN/m
Tukiväli 1,5 m 0,55 kN/m
Tukiväli 2,0 m 0,37 kN/m
Tukiväli 2,5 m 0,27 kN/m
Tukiväli 3,0 m 0,25 kN/m
Väri ruostumaton teräs

Tekniset tiedot

Kuormitustaulukko, lankahylly GRM 105

Kuormitustaulukko, lankahylly GRM 105
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Tuotenro Määrä pienin myyntiyksikkö
GRM 105 100 A4 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ei 6002475
3 m
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ei 6002476
3 m
GRM 105 200 A4 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ei 6002477
3 m

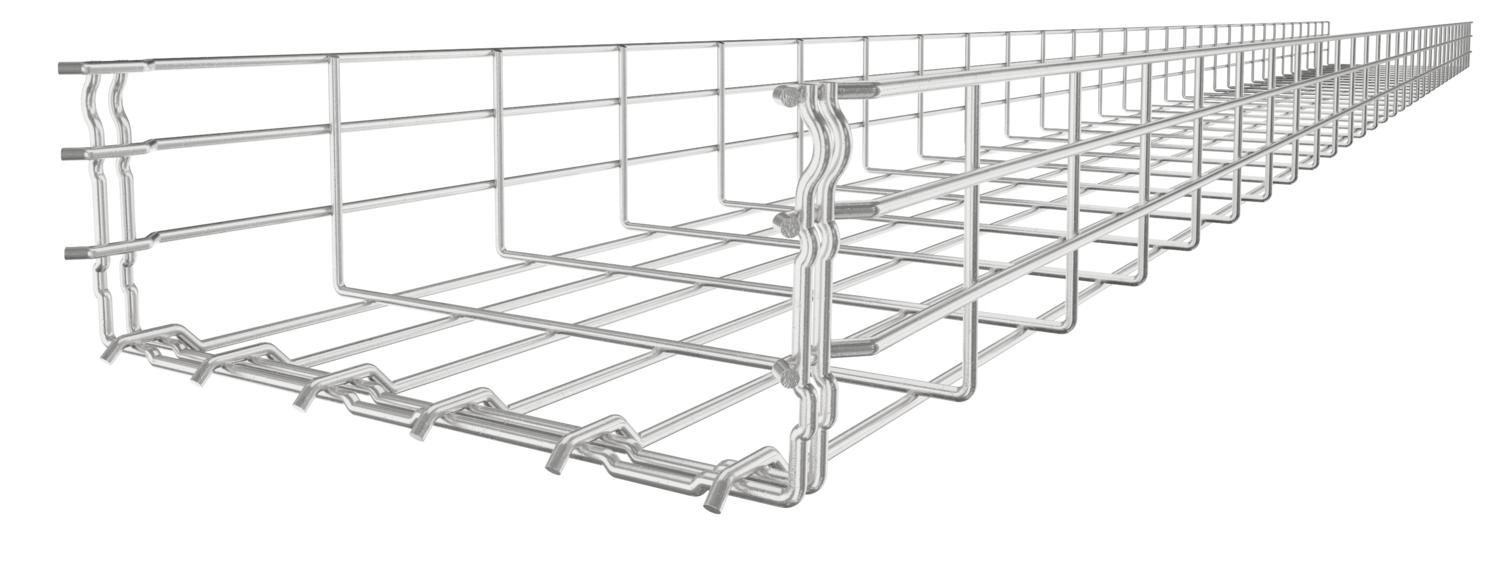

GRM 105 300 A4 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ei 6002479
3 m
GRM 105 400 A4 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ei 6002481
3 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ei 6002483
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A4 Kulmakappale A4 GEV 36 A4 1465253 6016764
10 Kappale
Lataukset

Lataus

Lataus
Lataus
Lataus
Lataus
Lataus
Lataus

EU-vaatimustenmukaisuusvakuutus GRM 105 100 A4 / 6002475 , 0.16MB , pdf
Lataus
UK-vaatimustenmukaisuusvakuutus GRM 105 100 A4 / 6002475 , 0.14MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus GRM 105 100 A4 / 6002475 , 0.12MB , pdf
Lataus
RoHS Vaatimustenmukaisuusvakuutus GRM 105 100 A4 / 6002475 , 0.12MB , pdf
Lataus

Lataus
Lataus
Lataus

Lataus
Lataus
Lataus

GRM 105 100 A4 / 6002475
