Lankahylly GR-Magic® 55 A2 3000 | 150 | 55 | 3,9 | 63 | kyllä
morepic-1 morepic-2 video-1 video-2 video-3

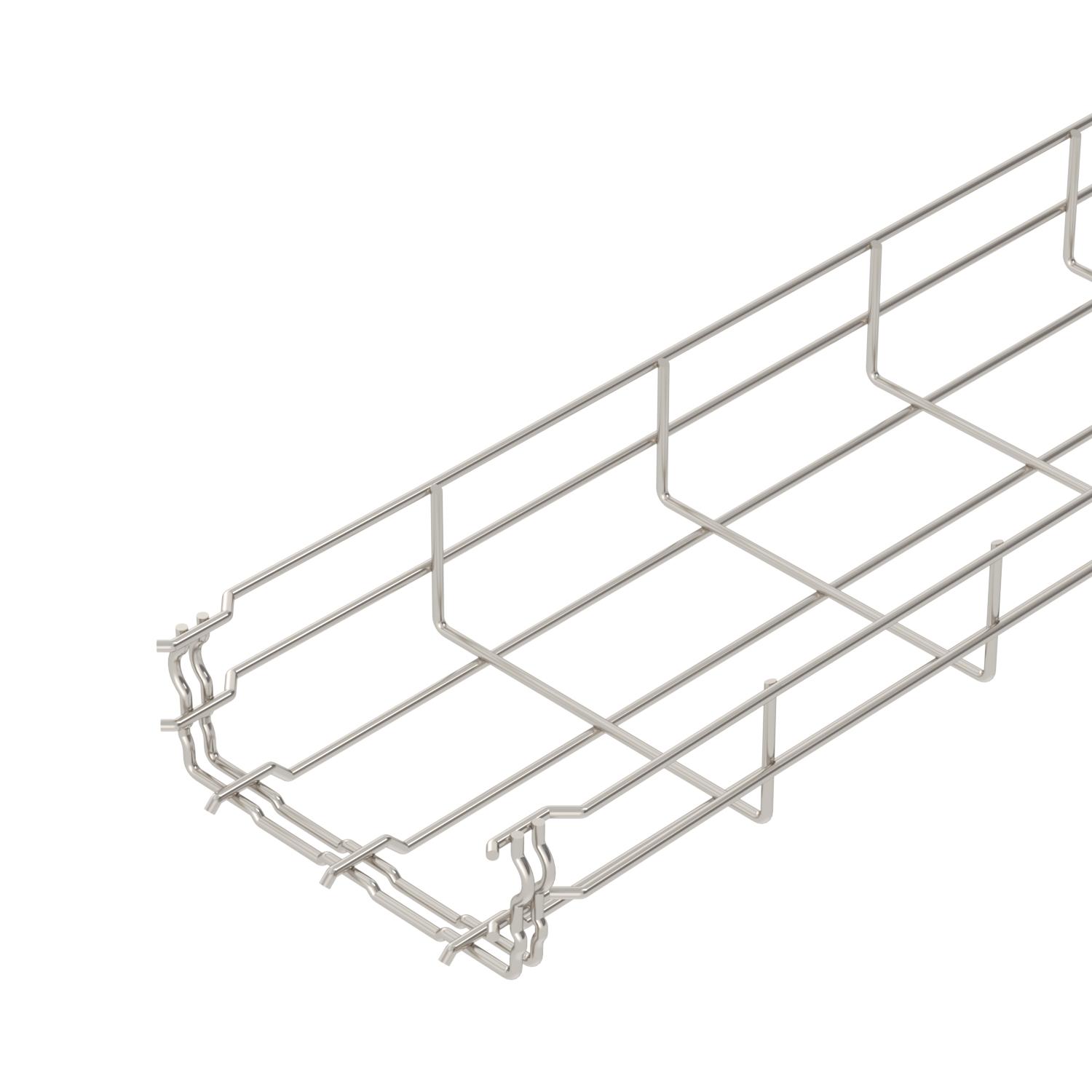

Lankahylly GR-Magic® 55 A2

Tuotenro 6001074 | EAN-numero 4012196101351 | Sähkönro 1464724

3000 mm
55 mm
Tuotteen kuvaus

Tuotteen kuvaus

Lankahylly pikajatkolla sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Paloluokka E30
  • Paloluokka E60
  • Paloluokka E90
Tekniset tiedot

Tekniset tiedot

Hyötypoikkipinta 6300 mm²
Hyötypoikkipinta 63 cm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi Painolukitus

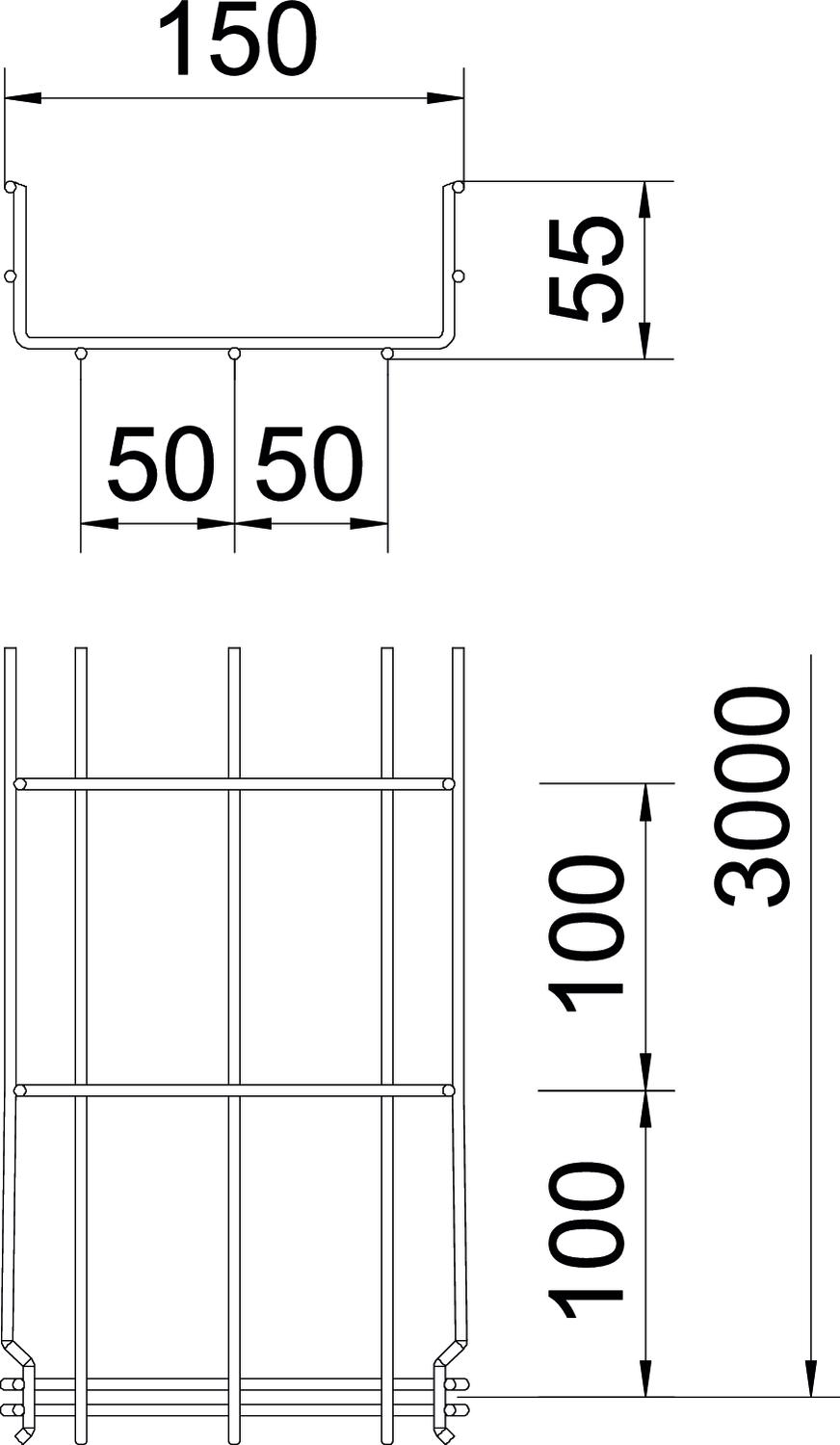

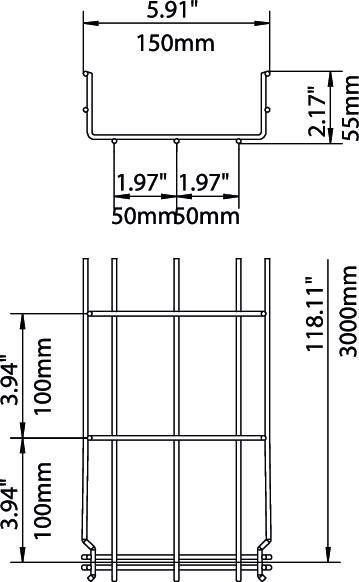

Koko 55x150x3000
Korkeus 55 mm
Korkeus 2,17 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 3,9 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs, ruostumaton 1.4301
Mitta B 150 mm
Mitta H 58 mm
Palonkestävyys kyllä
Palosuojaus Palonkestävät johtojärjestelmät, levy- ja tikashyllyt
Pinta kirkas, jälkikäsitelty
Pituus 3000 mm
Pohjamitta 5,91 in
Pohjamitta 150 mm
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu kyllä
Ruuviton liitin kyllä
Tukiväli 1,0 m 0,35 kN/m
Tukiväli 1,5 m 0,2 kN/m
Tukiväli 2,0 m 0,1 kN/m
Tukiväli 2,5 m 0,1 kN/m

Tekniset tiedot

Kuormituskaavio, lankahylly GRM 55 VA

Kuormituskaavio, lankahylly GRM 55 VA
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Sähkönro Tuotenro Määrä pienin myyntiyksikkö
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² kyllä 1464721 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² kyllä 1464722 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² kyllä 1464724 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² kyllä 1464726 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² kyllä 1464727 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² kyllä 1464728 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ei 1464729 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ei ----- 6001085
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A2 Kulmakappale A2 GEV 36 A2 1464732 6016731
20 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 45 A2 Väliseinä 45 A2 TSG 45 A2 1464708 6062025
3 m
Kiinnityskappale KS KR Kiinnityskappale KS KR KS GR A2 1464711 6062282
30 Kappale
Taivutussuoja A2 Taivutussuoja A2 KAB GR A2 ----- 6220145
10 Kappale
