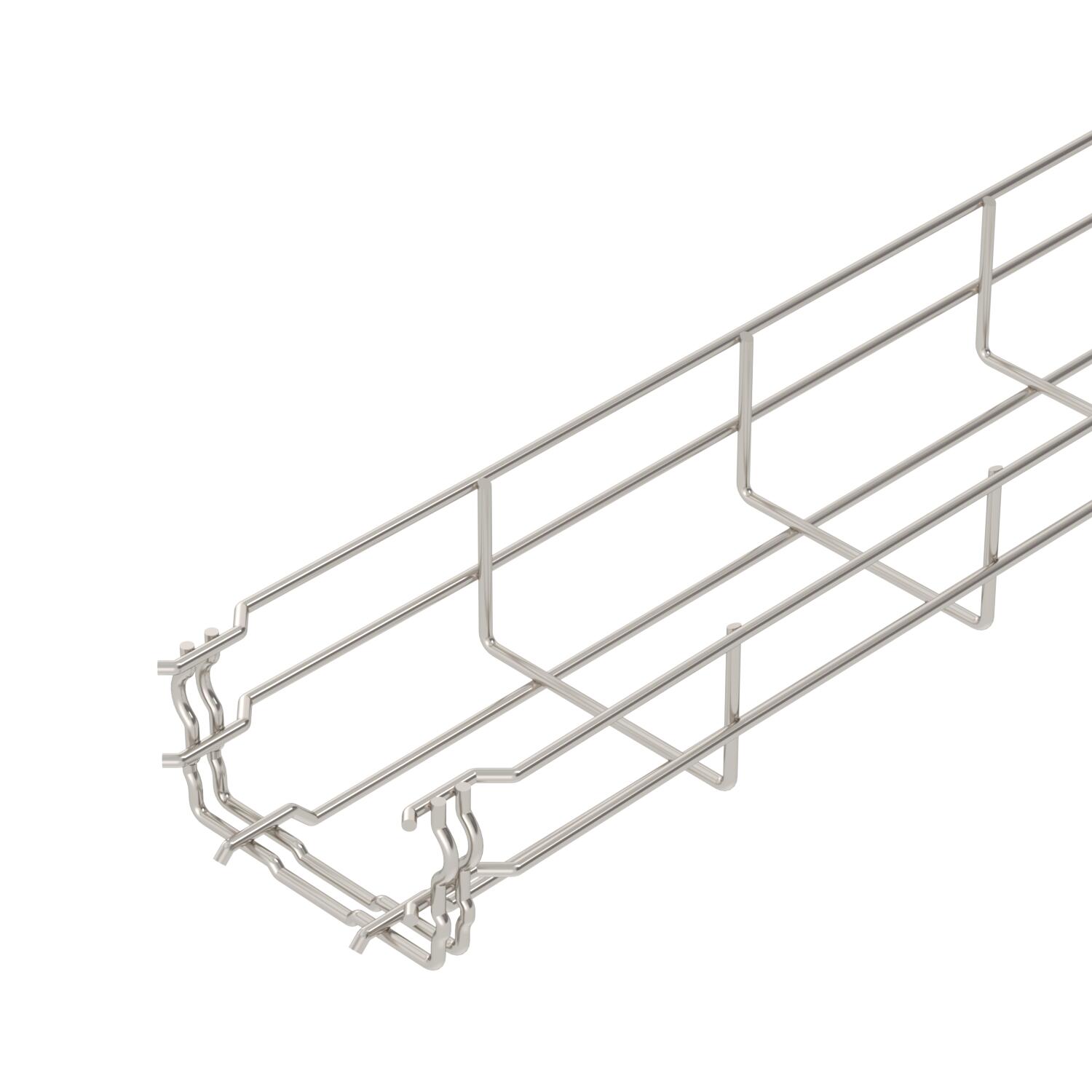

Lankahylly GR-Magic® 55 A4
Tuotenro 6001088 | EAN-numero 4012195166016 | Sähkönro 1465201
- Tuotteen kuvaus
-
Tuotteen kuvaus
Lankahylly pikajatkolla sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

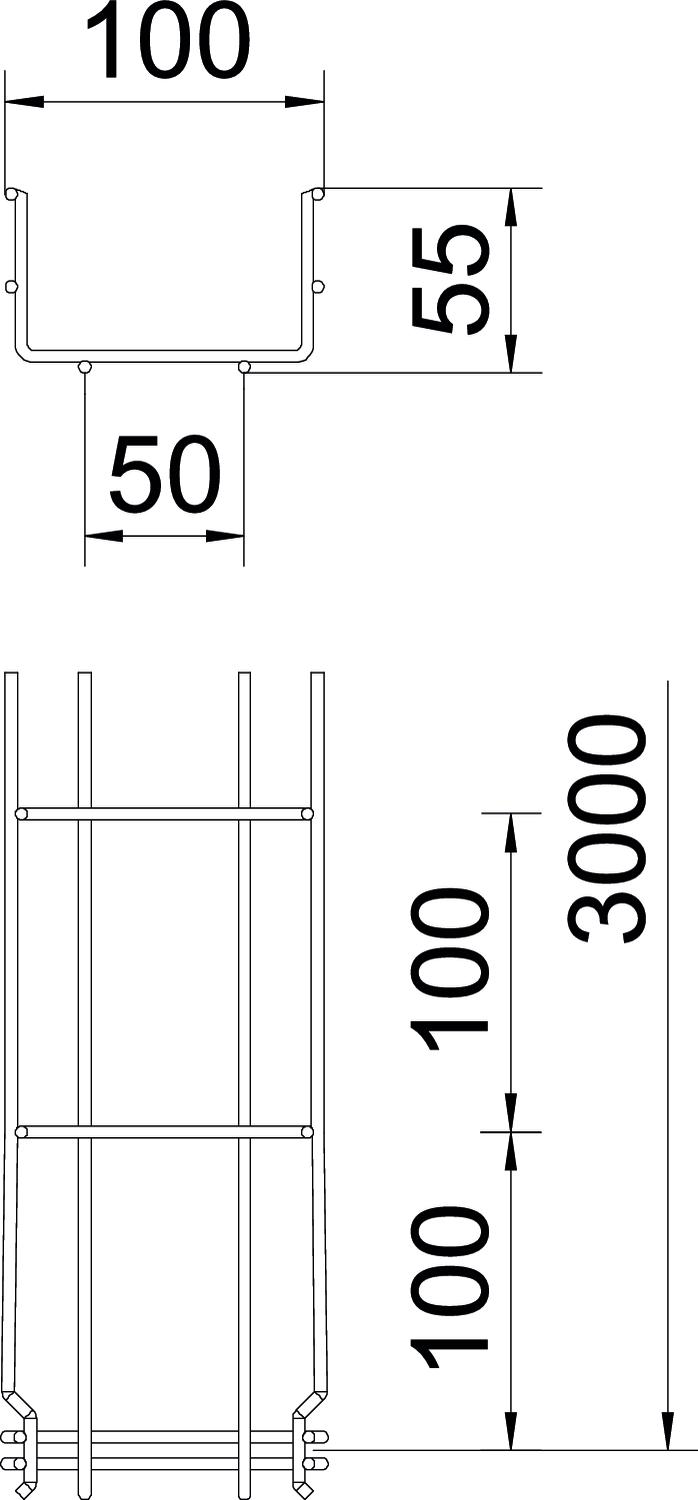

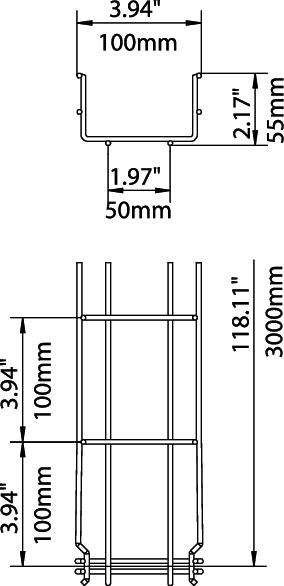

Hyötypoikkipinta 40 cm² Hyötypoikkipinta 4000 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 55x100x3000 Korkeus 55 mm Korkeus 2,17 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4401 Mitta B 100 mm Mitta H 58 mm Palonkestävyys kyllä Palosuojaus Palonkestävät johtojärjestelmät, levy- ja tikashyllyt Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 100 mm Pohjamitta 3,94 in Profiilimuoto U-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,35 kN/m Tukiväli 1,5 m 0,2 kN/m Tukiväli 2,0 m 0,1 kN/m Tukiväli 2,5 m 0,1 kN/m Tekniset tiedot
Kuormituskaavio, lankahylly GRM 55 VA
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A4
GEV 36 A4 1465253 6016764 10 Kappale Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 45 A4
TSG 45 A4 6062028 3 m - Lataukset
-
