Lankahylly GR-Magic® 55 A4 3000 | 400 | 55 | 4,8 | 175 | kyllä
morepic-1 morepic-2 video-1 video-2 video-3

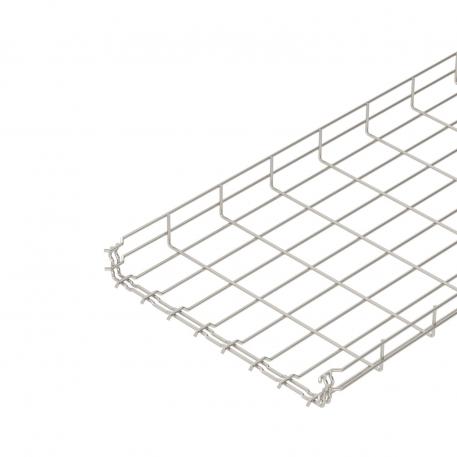

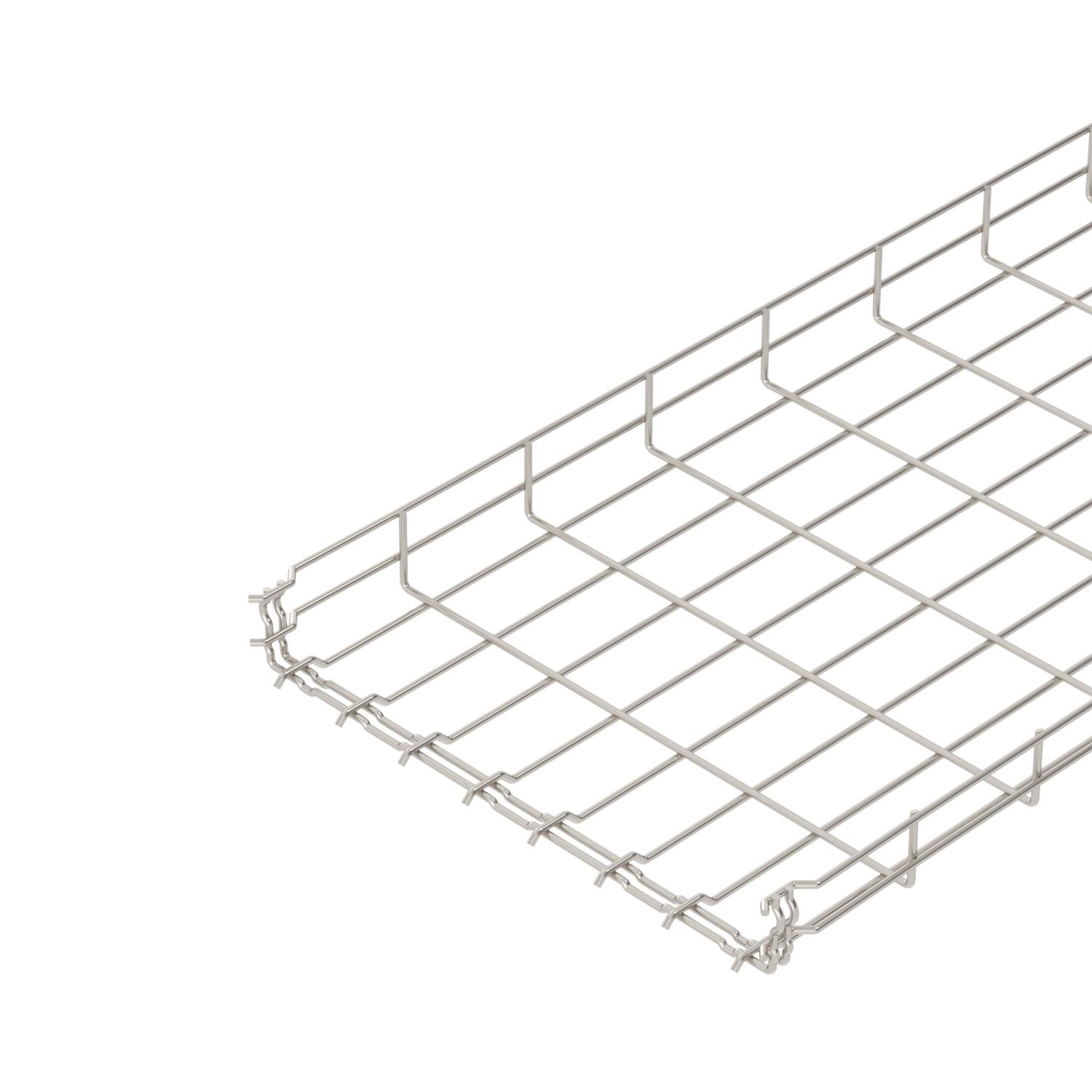

Lankahylly GR-Magic® 55 A4

Tuotenro 6001095 | EAN-numero 4012195166085 | Sähkönro 1465205

3000 mm
55 mm
Tuotteen kuvaus

Tuotteen kuvaus

Lankahylly pikajatkolla sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Paloluokka E30
  • Paloluokka E60
  • Paloluokka E90
Tekniset tiedot

Tekniset tiedot

Hyötypoikkipinta 175 cm²
Hyötypoikkipinta 17500 mm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi Painolukitus

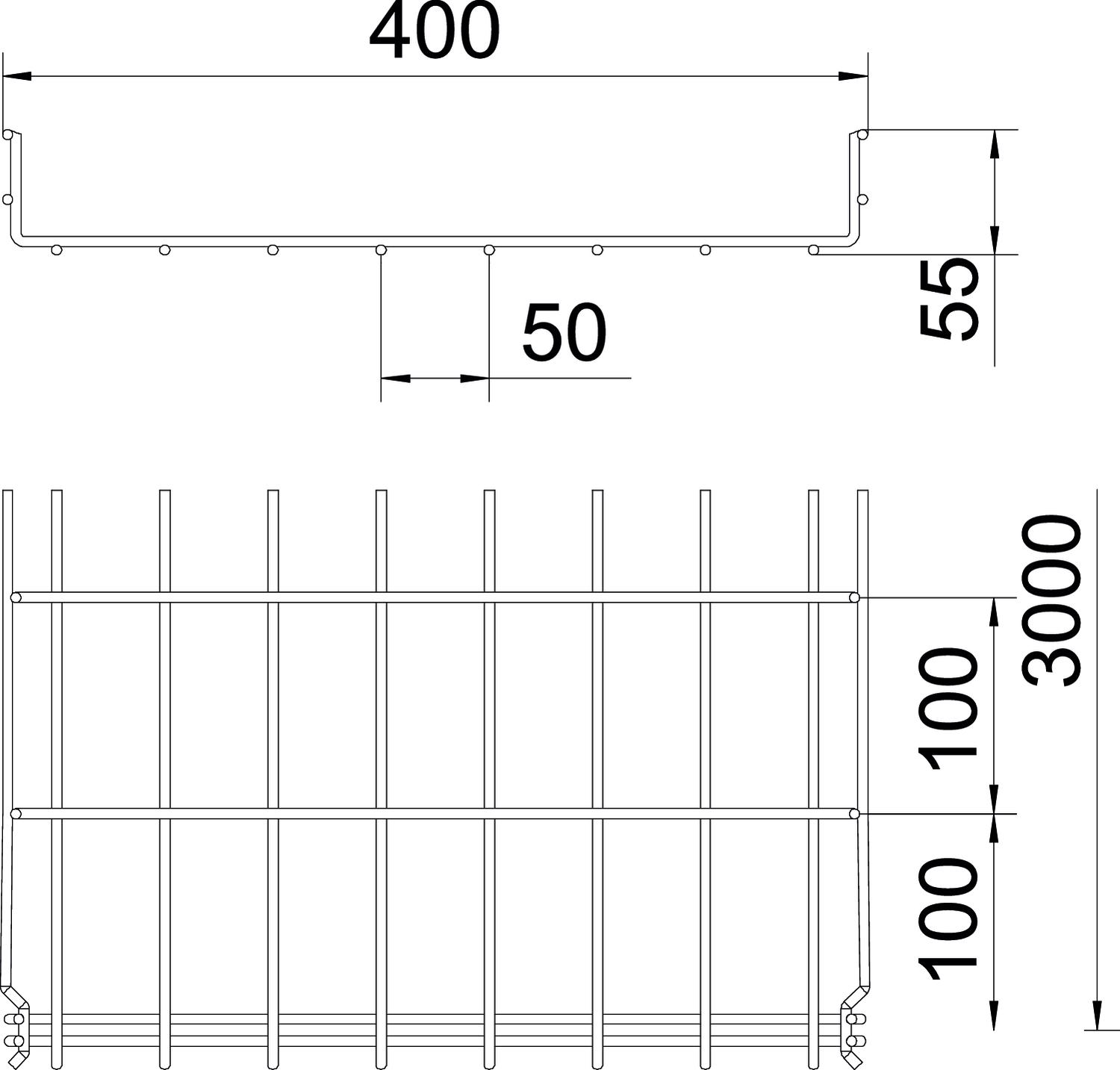

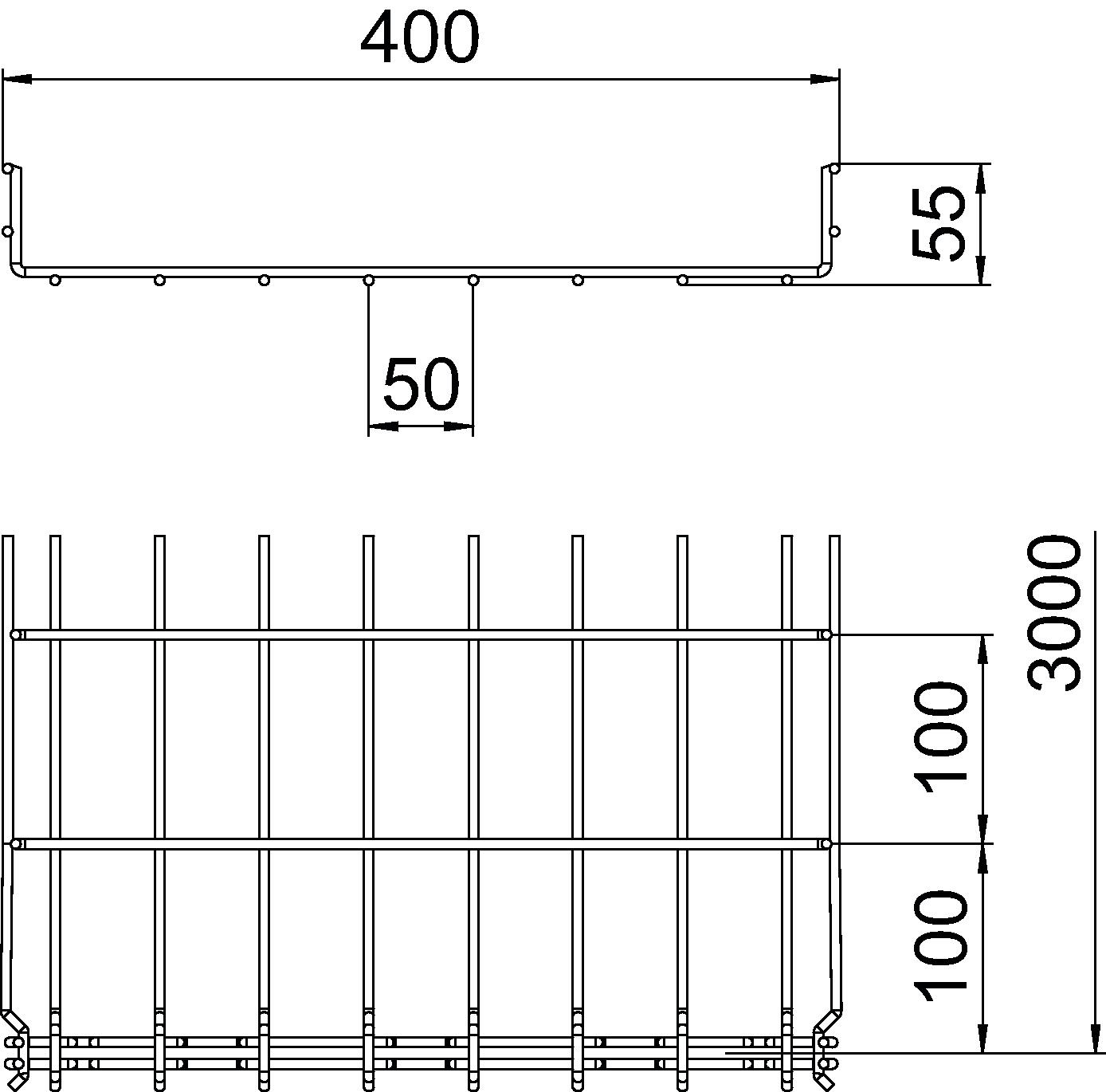

Koko 55x400x3000
Korkeus 2,17 in
Korkeus 55 mm
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 4,8 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs, ruostumaton 1.4401
Mitta B 400 mm
Mitta H 58 mm
Palonkestävyys kyllä
Pinta kirkas, jälkikäsitelty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 15,75 in
Pohjamitta 400 mm
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu kyllä
Ruuviton liitin kyllä
Tukiväli 1,0 m 0,9 kN/m
Tukiväli 1,5 m 0,6 kN/m
Tukiväli 2,0 m 0,3 kN/m
Tukiväli 2,5 m 0,25 kN/m

Tekniset tiedot

Kuormituskaavio, lankahylly GRM 55 VA

Kuormituskaavio, lankahylly GRM 55 VA
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Sähkönro Tuotenro Määrä pienin myyntiyksikkö
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² kyllä 1465200 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² kyllä 1465201 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² kyllä 1465202 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² kyllä 1465203 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² kyllä 1465204 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² kyllä 1465205 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ei 1465206 6001097
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A4 Kulmakappale A4 GEV 36 A4 1465253 6016764
10 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 45 A4 Väliseinä 45 A4 TSG 45 A4 6062028
3 m
