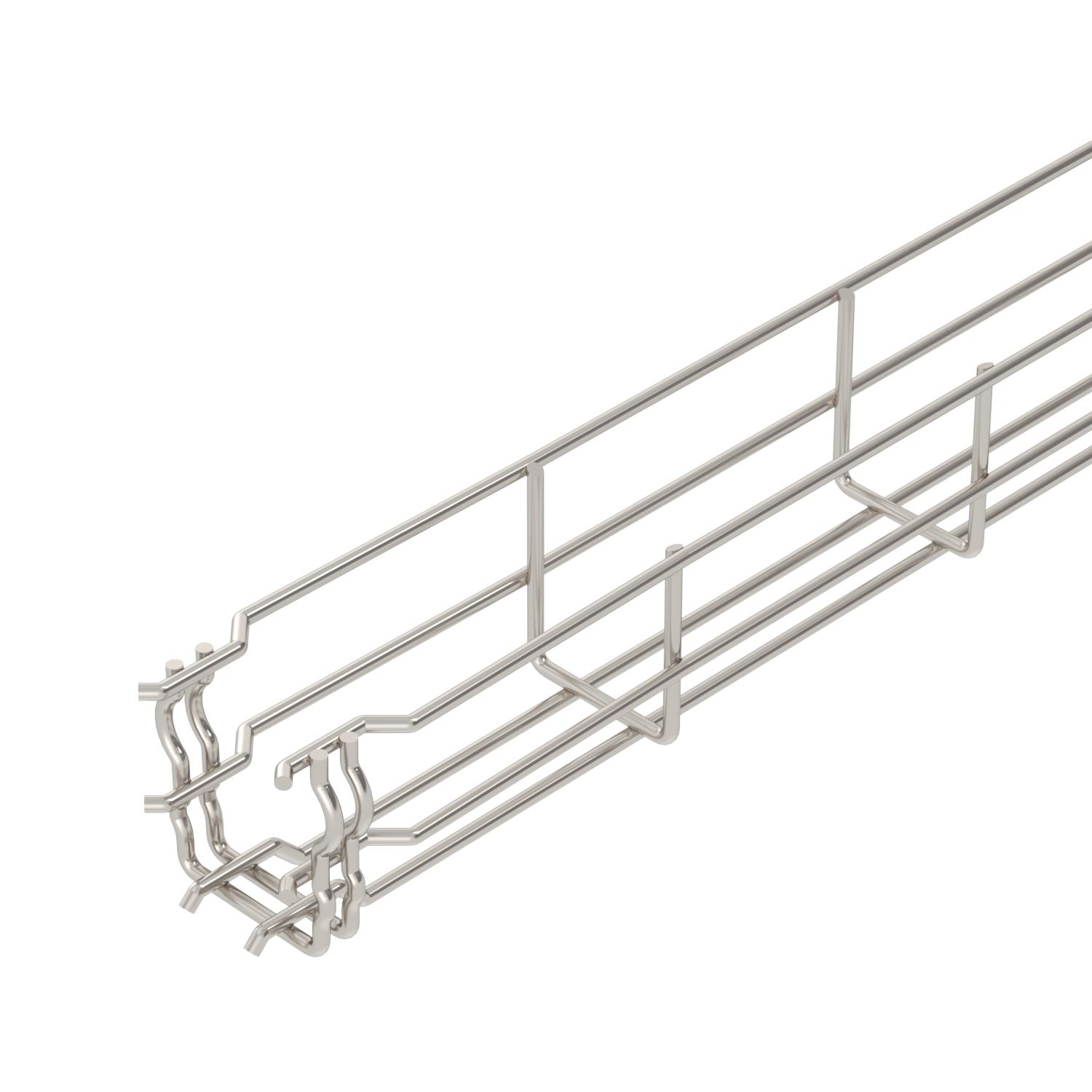

Lankahylly GR-Magic® 55 A4
Tuotenro 6001087 | EAN-numero 4012195431046 | Sähkönro 1465200
- Tuotteen kuvaus
-
Tuotteen kuvaus
Lankahylly pikajatkolla sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

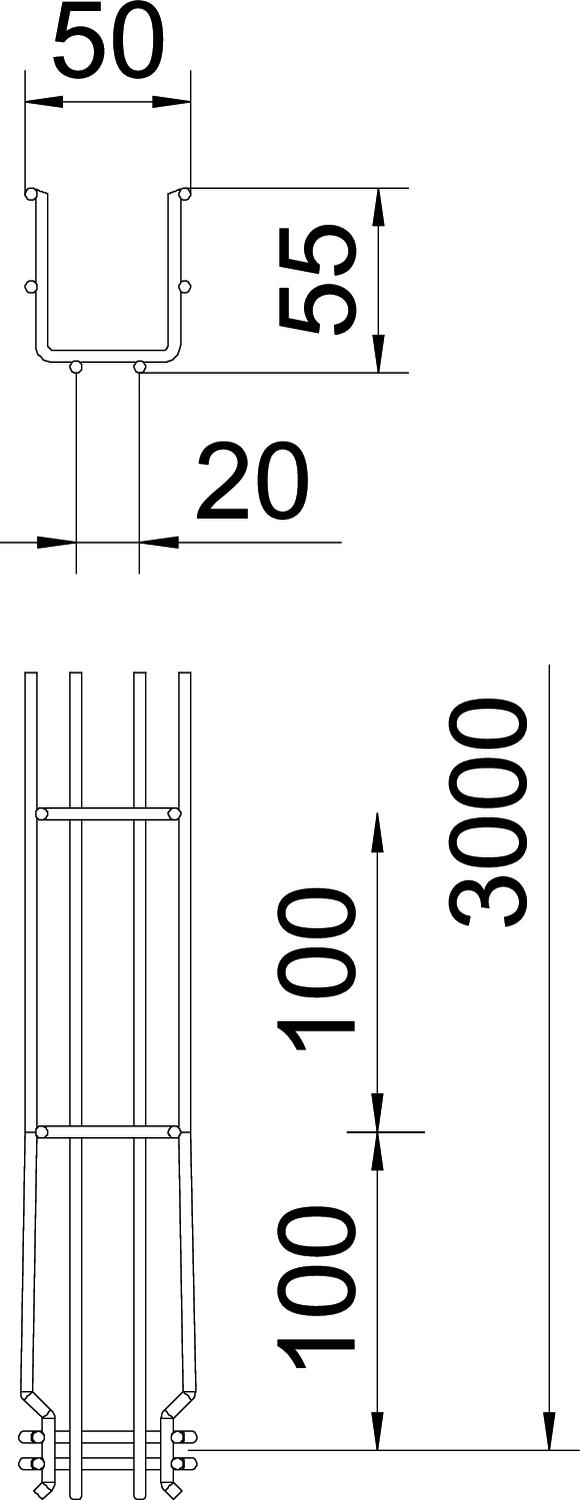

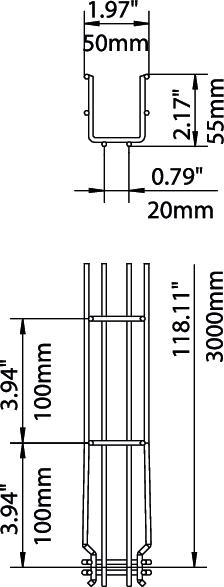

Hyötypoikkipinta 1600 mm² Hyötypoikkipinta 16 cm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 55x50x3000 Korkeus 55 mm Korkeus 2,17 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4401 Mitta B 52 mm Mitta H 58 mm Palonkestävyys kyllä Palosuojaus Palonkestävät johtojärjestelmät, levy- ja tikashyllyt Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 1,97 in Pohjamitta 50 mm Profiilimuoto U-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,35 kN/m Tukiväli 1,5 m 0,2 kN/m Tukiväli 2,0 m 0,1 kN/m Tukiväli 2,5 m 0,1 kN/m Tekniset tiedot
Kuormituskaavio, lankahylly GRM 55 VA
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A4
GEV 36 A4 1465253 6016764 10 Kappale

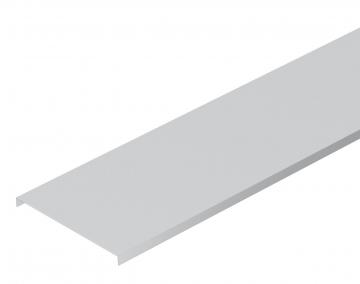

Kansi, rei'ittämätön A4
DRLU 050 A4 ----- 6052978 3 m Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 45 A4
TSG 45 A4 6062028 3 m - Lataukset
-
Tietolehti GRM 55 50 A4 / 6001087 , 0.43MB , pdfJohdanto KTS Kabeltragsysteme , 1.61MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G-Gitterrinne Magic® , 0.68MB , pdfLuettelo Kabeltragsysteme , 45.23MB , pdfVaatimustenmukaisuusvakuutus GRM 55 50 A4 / 6001087 , 0.16MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM 55 50 A4 / 6001087 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM 55 50 A4 / 6001087 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfYmpäristölausunto Umweltproduktdeklaration (EPD) , 1.48MB , pdfValintaohje GR-Magic® , 2.00MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
