Lattiakanava, sokkokannella, korkeus 100-150 mm 2400 | 400 | 100 | 150 | 3
morepic-1 morepic-2

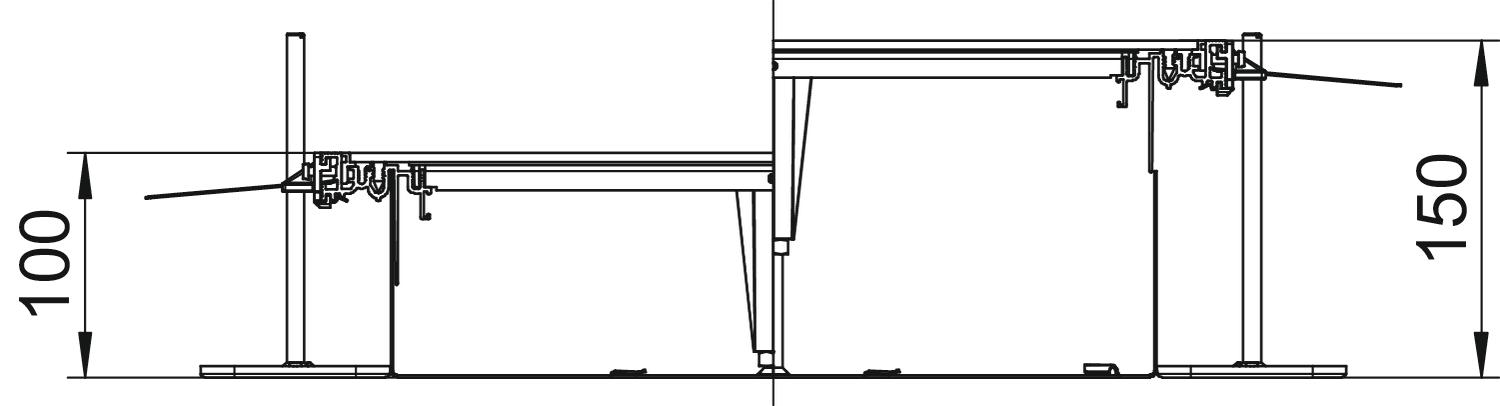

Lattiakanava, sokkokannella, korkeus 100-150 mm

Tuotenro 7424444 | EAN-numero 4012195244301

2400 mm
100 mm
150 mm
3
Tuotteen kuvaus
Tuotteen kuvaus
Asennusvalmis lattiakanava 3 kannella johtojen asentamiseen, sisältää kanavan umpinaisen pohjaosan (sivu- ja reunaprofiileilla) ja kanavan kannen. Pohjaosassa pidikkeet väliseinien johtavaan asentamiseen. Sisältää 6 säätöjalkaa, 6 valuankkuria, saumaprofiilit lattiapinnoitteen saumaan ja kannen tukikappaleet (3 kpl kanavan nimellisleveyksille 200 ja 300) tai säädettävät kannen tukikappaleet, 3 kpl kanavan nimellisleveydelle 400 ja 6 kpl kanavan nimellisleveyksille 500 ja 600. Lattiakanavat toimitetaan kannet kiinni ruuvattuina.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

Asennusaukko ilman
Asennusaukko lattiarasialle ei
Asennusaukon kansi ei
Hyötypoikkipinta 24100 mm²
Irrotettavissa ei
Kanavan sivumitta maks. 150 mm
Kanavan sivumitta min. 100 mm
Kannen kiinnitys, lukittuva ei
Kannen materiaalin vahvuus 4
Kansi irrotettavissa kyllä
Koko 2400x400x100
Liitäntäaukolla ei
Liitettävien väliseinien lukumäärä 2
Mahdollisuus asentaa tiiviste kyllä
Materiaali teräs
Osien lukumäärä 3 St.
Peitelevyt 3
Pinta nauhakuumasinkitty
Pituus 2400 mm
Pohjalevy kyllä
Pohjamitta 400 mm
potentiaalintasauksella ei
Säätöalue maks. 150 mm
Säätöalue min. 100 mm
Soveltuu liikuntasaumalle ei
Suunniteltujen lattiarasioiden lukumäärä 3
Väliseinällä ei
Väliseinän kiinnitys kiinnittyy
Valun vähimmäissyvyys 100
Ylittävällä reunalla kyllä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Kanavan sivumitta min. Kanavan sivumitta maks. Peitelevyt Tuotenro Määrä pienin myyntiyksikkö
OKA-W20010050 2400 mm 200 mm 100 mm 150 mm 3 7424440
2,4 m
OKA-W30010050 2400 mm 300 mm 100 mm 150 mm 3 7424442
2,4 m
OKA-W40010050 2400 mm 400 mm 100 mm 150 mm 3 7424444
2,4 m
OKA-W50010050 2400 mm 500 mm 100 mm 150 mm 3 7424446
2,4 m
OKA-W60010050 2400 mm 600 mm 100 mm 150 mm 3 7424458
2,4 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

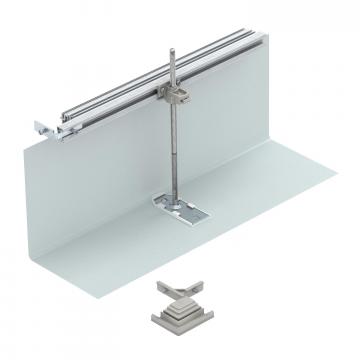

Kulmakappale, vasen Kulmakappale, vasen OKA-G40040240FBL ----- 7423964
1 Kappale

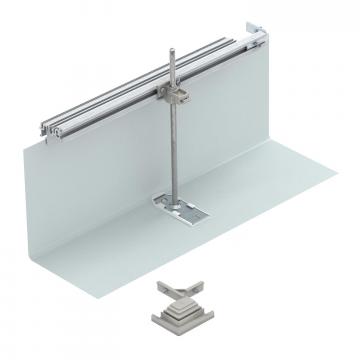

Kulmakappale, oikea Kulmakappale, oikea OKA-G40040240FBR ----- 7423984
1 Kappale
Päätykappale, korkeus 40 - 240 mm Päätykappale, korkeus 40 - 240 mm OKA-G40040240ES ----- 7424304
1 Kappale
T-kappale, liitospaketti T- ja X- risteyksiin T-kappale, liitospaketti T- ja X- risteyksiin OKA FB2 TX 1418072 7424821
1 Kappale
Maadoitusliitin Maadoitusliitin 8AWR 1464409 6288704
10 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä, kanavan sivumitta 100 mm Väliseinä, kanavan sivumitta 100 mm OKA2 TW 100 ----- 7401960
2,4 m
Väliseinä, kanavan sivumitta 60 mm Väliseinä, kanavan sivumitta 60 mm OKA2 TW 60 1418088 7401996
2,4 m
Imunostin, 300 N Imunostin, 300 N WZ 1029 ----- 7408634
1 Kappale
Lataukset

Lataus

Lataus

EU-vaatimustenmukaisuusvakuutus OKA-W40010050 / 7424444 , 0.16MB , pdf
Lataus

Lataus

Lataus

Tälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
