Lattiakanava, sokkokannella, korkeus 40-70 mm 2400 | 400 | 40 | 70 | 3
morepic-1 morepic-2

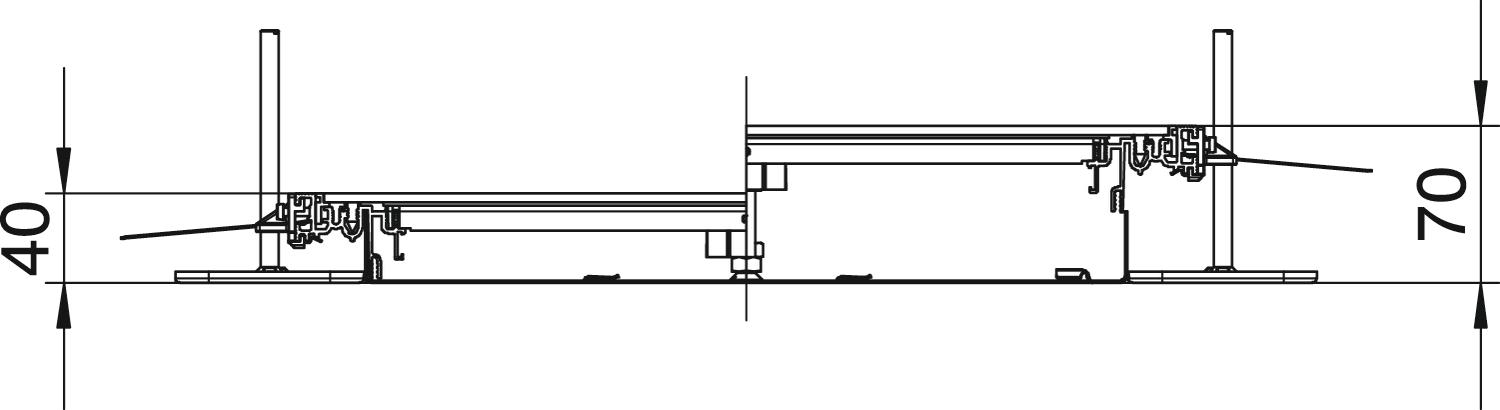

Lattiakanava, sokkokannella, korkeus 40-70 mm

Tuotenro 7424404 | EAN-numero 4012195244141

2400 mm
40 mm
70 mm
3
Tuotteen kuvaus
Tuotteen kuvaus
Asennusvalmis lattiakanava 3 kannella johtojen asentamiseen, sisältää kanavan umpinaisen pohjaosan (sivu- ja reunaprofiileilla) ja kanavan kannen. Pohjaosassa pidikkeet väliseinien johtavaan asentamiseen. Sisältää 6 säätöjalkaa, 6 valuankkuria, saumaprofiilit lattiapinnoitteen saumaan ja kannen tukikappaleet (3 kpl kanavan nimellisleveyksille 200 ja 300) tai säädettävät kannen tukikappaleet, 3 kpl kanavan nimellisleveydelle 400 ja 6 kpl kanavan nimellisleveyksille 500 ja 600. Lattiakanavat toimitetaan kannet kiinni ruuvattuina.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

Asennusaukko ilman
Asennusaukko lattiarasialle ei
Asennusaukon kansi ei
Hyötypoikkipinta 6200 mm²
Irrotettavissa ei
Kanavan sivumitta maks. 70 mm
Kanavan sivumitta min. 40 mm
Kannen kiinnitys, lukittuva ei
Kannen materiaalin vahvuus 4
Kansi irrotettavissa kyllä
Koko 2400x400x40
Liitäntäaukolla ei
Liitettävien väliseinien lukumäärä 2
Mahdollisuus asentaa tiiviste kyllä
Materiaali teräs
Osien lukumäärä 3 St.
Peitelevyt 3
Pinta nauhakuumasinkitty
Pituus 2400 mm
Pohjalevy kyllä
Pohjamitta 400 mm
potentiaalintasauksella ei
Säätöalue maks. 70 mm
Säätöalue min. 40 mm
Soveltuu liikuntasaumalle ei
Suunniteltujen lattiarasioiden lukumäärä 3
Väliseinällä ei
Väliseinän kiinnitys kiinnittyy
Valun vähimmäissyvyys 40
Ylittävällä reunalla kyllä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Kanavan sivumitta min. Kanavan sivumitta maks. Peitelevyt Tuotenro Määrä pienin myyntiyksikkö
OKA-W2004030 2400 mm 200 mm 40 mm 70 mm 3 7424400
2,4 m
OKA-W3004030 2400 mm 300 mm 40 mm 70 mm 3 7424402
2,4 m
OKA-W4004030 2400 mm 400 mm 40 mm 70 mm 3 7424404
2,4 m
OKA-W5004030 2400 mm 500 mm 40 mm 70 mm 3 7424406
2,4 m
OKA-W6004030 2400 mm 600 mm 40 mm 70 mm 3 7424408
2,4 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale, vasen Kulmakappale, vasen OKA-G40040150FBL 1418066 7423954
1 Kappale
Kulmakappale, oikea Kulmakappale, oikea OKA-G40040150FBR 1418064 7423974
1 Kappale
Päätykappale, korkeus 40 - 150 mm Päätykappale, korkeus 40 - 150 mm OKA-G40040150ES 1418095 7424284
1 Kappale
T-kappale, liitospaketti T- ja X- risteyksiin T-kappale, liitospaketti T- ja X- risteyksiin OKA FB2 TX 1418072 7424821
1 Kappale
Valurasia lattiarasialle GES4, korkeus 60-110 mm Valurasia lattiarasialle GES4, korkeus 60-110 mm OKA-W A 6050 4 1418082 7424900
1 Kappale
Valurasia lattiarasialle GES6, korkeus 60-110 mm Valurasia lattiarasialle GES6, korkeus 60-110 mm OKA-W A 6050 6 1418084 7424902
1 Kappale
Maadoitusliitin Maadoitusliitin 8AWR 1464409 6288704
10 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Imunostin, 300 N Imunostin, 300 N WZ 1029 7408634
1 Kappale
Lataukset

Lataus

Lataus

EU-vaatimustenmukaisuusvakuutus OKA-W4004030 / 7424404 , 0.16MB , pdf
