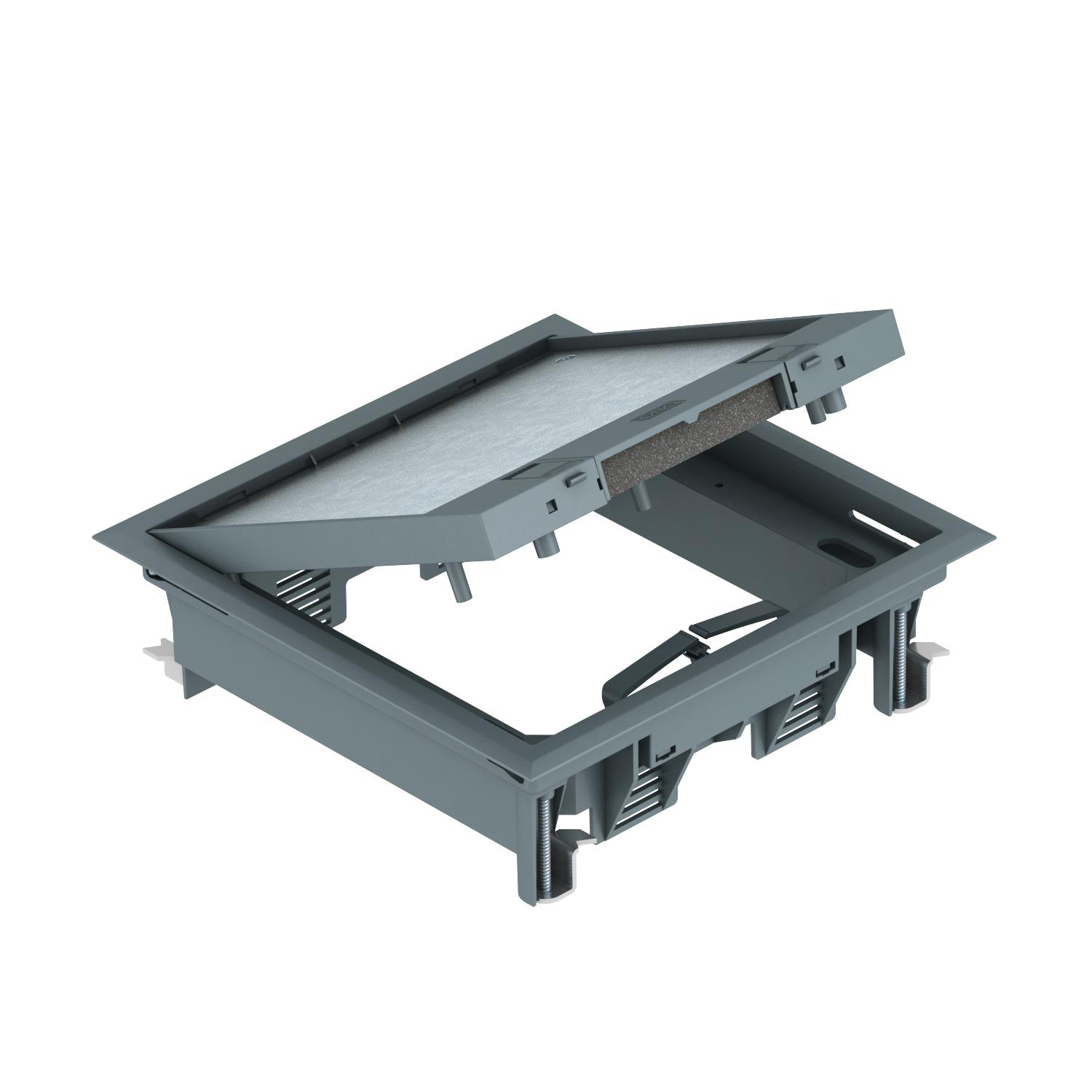

Lattiarasia GES4 liukulukituksella
Tuotenro 7405145 | EAN-numero 4012195890645
- Tuotteen kuvaus
-
Tuotteen kuvaus
Lattiarasia liukulukituksella enintään 6 Modul 45 -kalusteelle kahdessa kojerasiassa UT3, asennus korotettuihin lattioihin ja lattiakanaviin sisätiloissa.
Kannessa on 5 mm syvennys lattiapinnoitteelle, tarvittaessa säädettävissä myös 3, 8 tai 10 mm:iin.
Lattiarasia liukulukituksella, 2-osainen, liitinlevyn MT4 asennukseen. Voidaan asentaa 2 tyypin APMT2 asennuskehystä.
Kannessa on 5 mm syvennys lattiapinnoitteelle, tarvittaessa säädettävissä myös 3, 8 tai 10 mm:iin.
-
- Tekniset tiedot
-
Tekniset tiedot

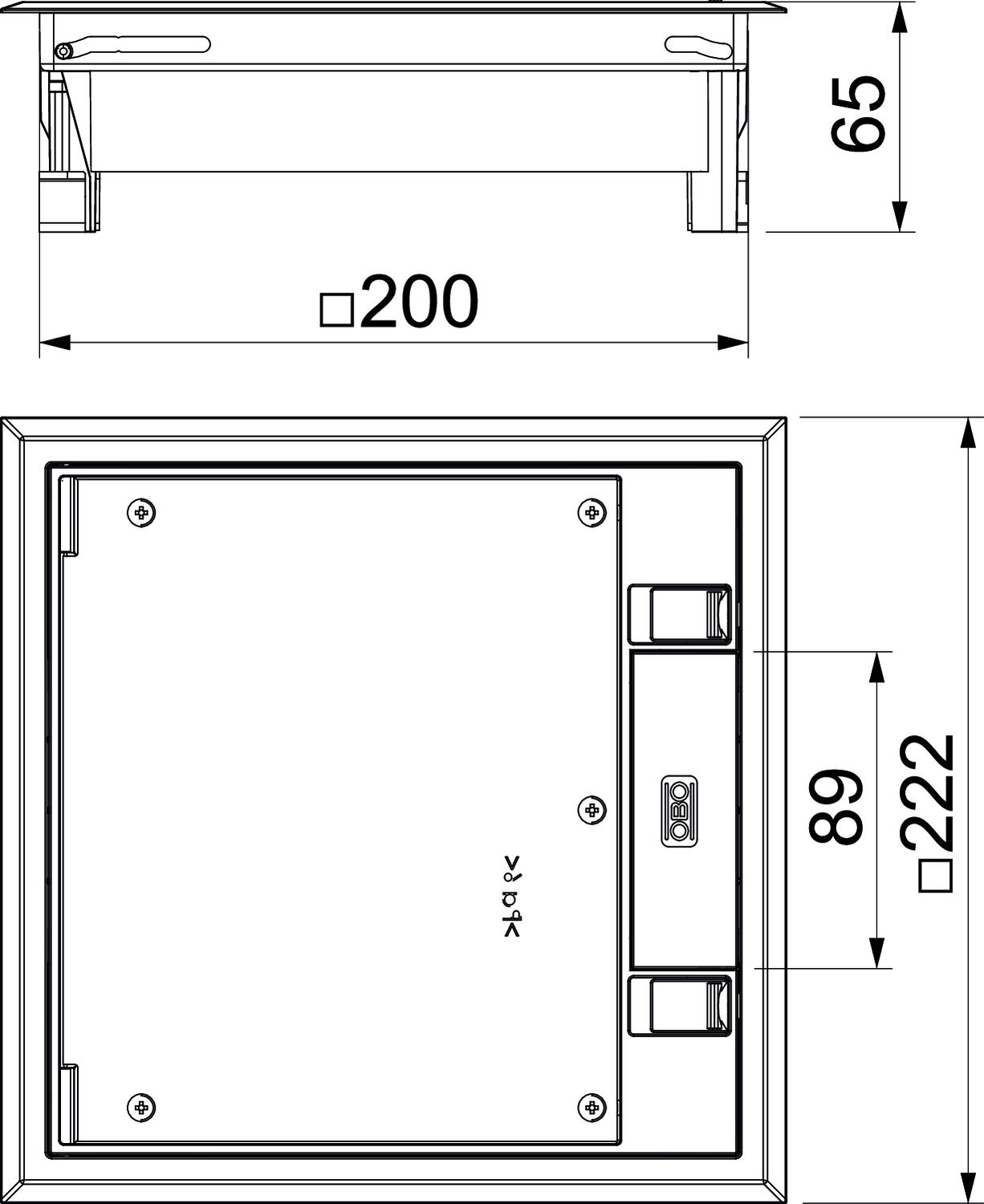

Asennettavien kojeiden lukumäärä 6 Asennusjärjestelmän tyyppi UT3 Asennussyvyys 73 mm Avausmekanismi Liukulukitsin Hyväksynnät VDE Johtoaukon malli Kääntyvä kaapelikansi Kaulus kyllä Kehyksen malli Lattiapinnoitteen suojakehys Kestää märkäpesua ei Kojerasioiden lukumäärä 2 Kojerasioiden nimelliskoko 4 Koko 222x222x65 Korkeus 65 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP40 Lattian hoito kuiva Lattiapinnoitesyvennyksellä kyllä Lattiapinnoitteen paksuus 5 mm Lattiarasia kojerasioille kyllä Lattiataso min. 73 mm Leveys, asennusmitat 201 mm Leveys, ulkomitat 222 mm Mahdollisuus asentaa tiiviste ei Malli nelikulmainen Malli raskaille kuormille ei Materiaali Polyamidii Mitta h 73 mm Pituus 222 mm Pituus, asennusmitat 201 mm Pituus, ulkomitat 222 mm Pohjamitta 222 mm Pystysuuntainen kuorma, pieni pinta maks. 2000 N Pystysuuntainen kuorma, suuri pinta maks. 3000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Soveltuu lattiakanavaan kyllä Soveltuu lattiakanaviin kyllä Soveltuu umpinaiseen lattiakanavaan ei Suojaustaso IK-koodi IK08 Valun syvyys min. 73 mm Väri raudanharmaa, RAL 7011 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale
GES RV 1418731 7407536 2 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 165 mm
MTU 2 ----- 7407836 1 Kappale
Kojerasia UT3, Modul 45®, pituus 165 mm
UT3 45 3 1418618 7408723 1 Kappale - Lataukset
-
