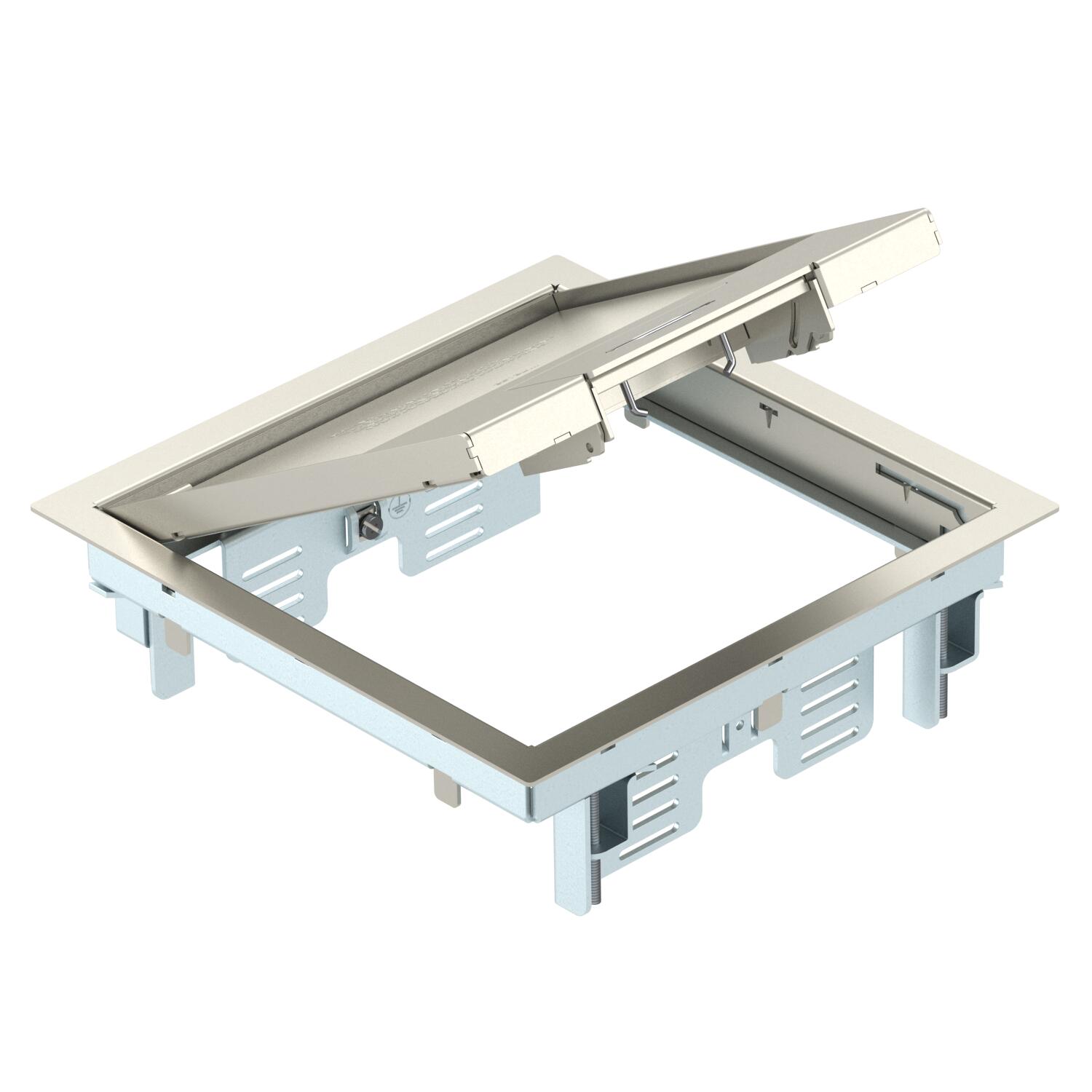

Lattiarasia GES4M-2 avauskahvalla
Tuotenro 7405191 | EAN-numero 4012196028726 | Sähkönro 1418820
- Tuotteen kuvaus
-
Tuotteen kuvaus
Lattiarasia avauskahvalla enintään 6 Modul 45 -kalusteelle kahdessa kojerasiassa UT3, asennus kaksoislattioihin, onteloihin ja kanaviin sisätiloissa.
Kiinnityskappale sinkitystä teräspellistä. Lattiapinnoitteen paksuus on säädetty 5 mm:iin, tarvittaessa se voidaan muuttaa 10 mm:iin.
Lattiarasia avauskahvalla, 2-osainen, liitinlevyn MT4 asennukseen. Voidaan asentaa 2 tyypin APMT2 asennuskehystä.
-
- Tekniset tiedot
-
Tekniset tiedot

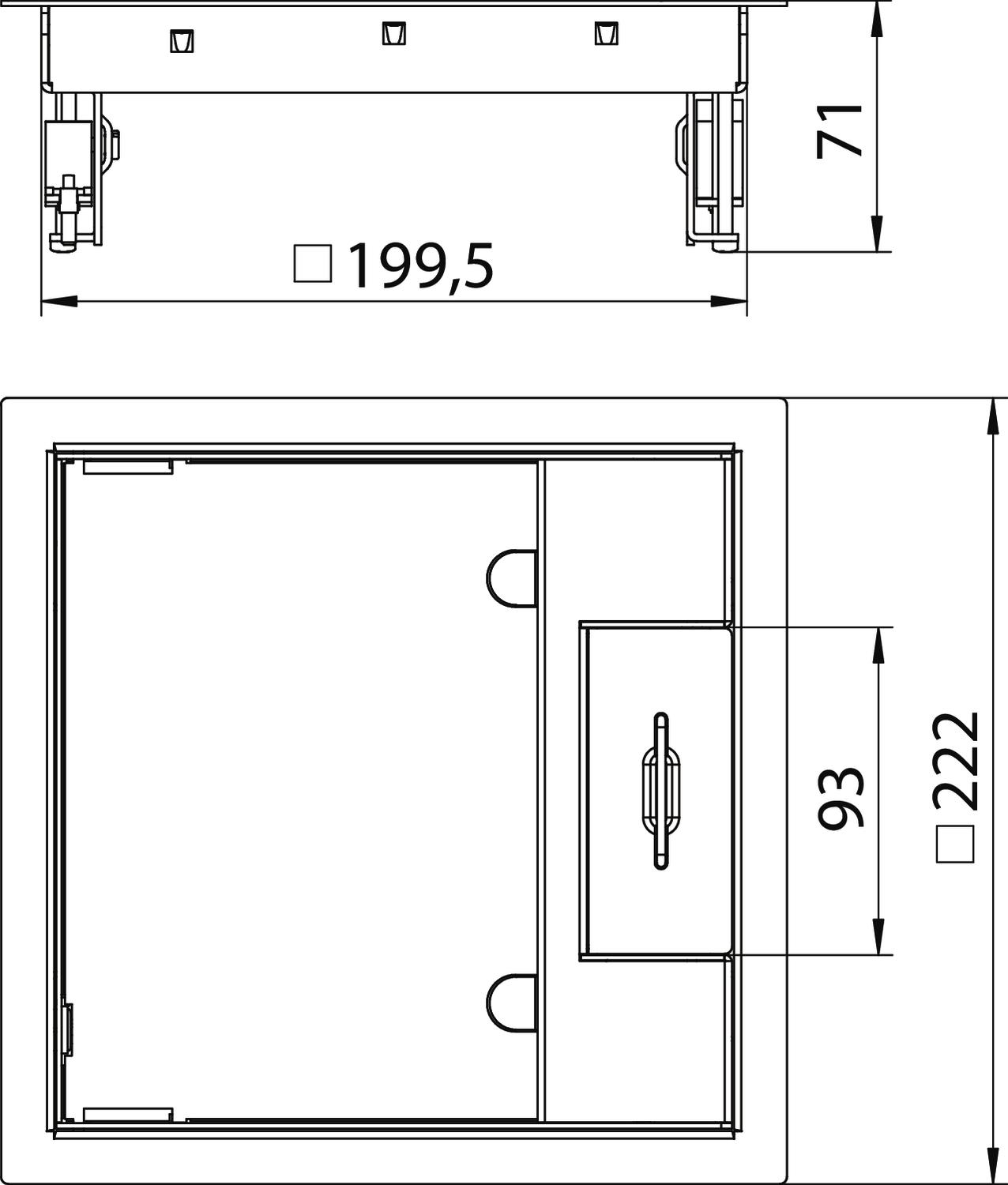

Asennettavien kojeiden lukumäärä 6 Asennusjärjestelmän tyyppi MT3 / GB2 Asennussyvyys 78 mm Avausmekanismi Avauskahva Hyväksynnät VDE Johtoaukon malli Kääntyvä kaapelikansi Kaulus kyllä Kehyksen malli Lattiapinnoitteen suojakehys Kestää märkäpesua ei Kojerasioiden lukumäärä 2 Kojerasioiden nimelliskoko 4 Koko 223x223x70 Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP40 Lattian hoito kuiva Lattiapinnoitesyvennyksellä kyllä Lattiapinnoitteen paksuus 5 mm Lattiarasia kojerasioille kyllä Lattiataso min. 78 mm Leveys, asennusmitat 201 mm Leveys, ulkomitat 222 mm Mahdollisuus asentaa tiiviste ei Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton 1.4301 Pituus 222 mm Pituus, asennusmitat 201 mm Pituus, ulkomitat 222 mm Pohjamitta 222 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 5000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Soveltuu lattiakanavaan kyllä Soveltuu lattiakanaviin kyllä Soveltuu umpinaiseen lattiakanavaan ei Suojaustaso IK-koodi IK10 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale
GES RV 1418731 7407536 2 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 165 mm
MTU 2 ----- 7407836 1 Kappale
Kojerasia UT3, Modul 45®, pituus 165 mm
UT3 45 3 1418618 7408723 1 Kappale - Lataukset
-
Tietolehti GES4M-2 10U / 7405191 , 0.23MB , pdfLuettelo Lattia-asennukset , 42.28MB , pdfVaatimustenmukaisuusvakuutus GES4M-2 10U / 7405191 , 0.16MB , pdfREACH Vaatimustenmukaisuusvakuutus GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GES4M-2 10U / 7405191 , 0.13MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GES , 0.12MB , pdfAsennusohjeet Asennusohje kiristyskiinnike GESM-2 , 0.03MB , pdf
