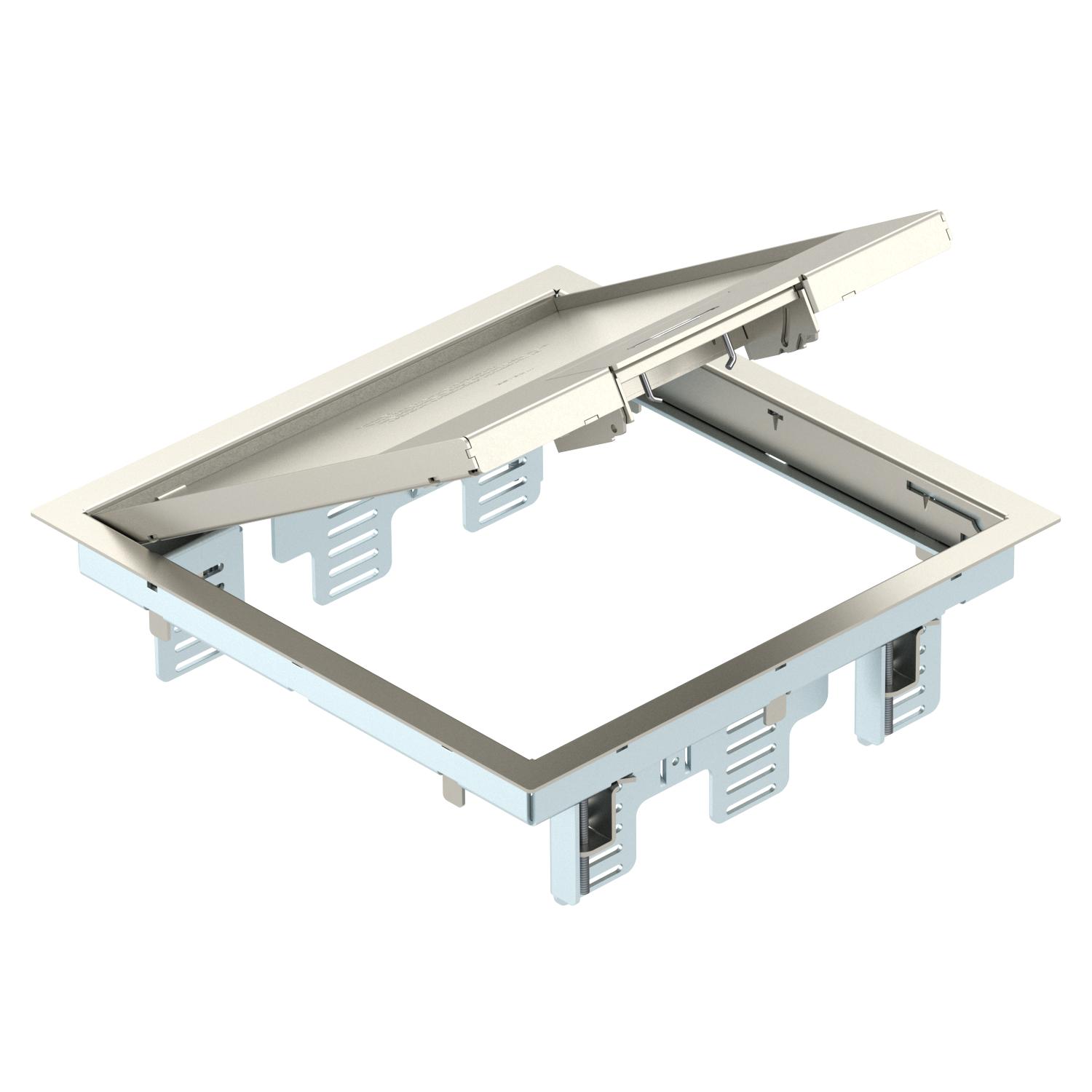

Lattiarasia GES9M-2 avauskahvalla
Tuotenro 7405371 | EAN-numero 4012196028740 | Sähkönro 1418822
- Tuotteen kuvaus
-
Tuotteen kuvaus

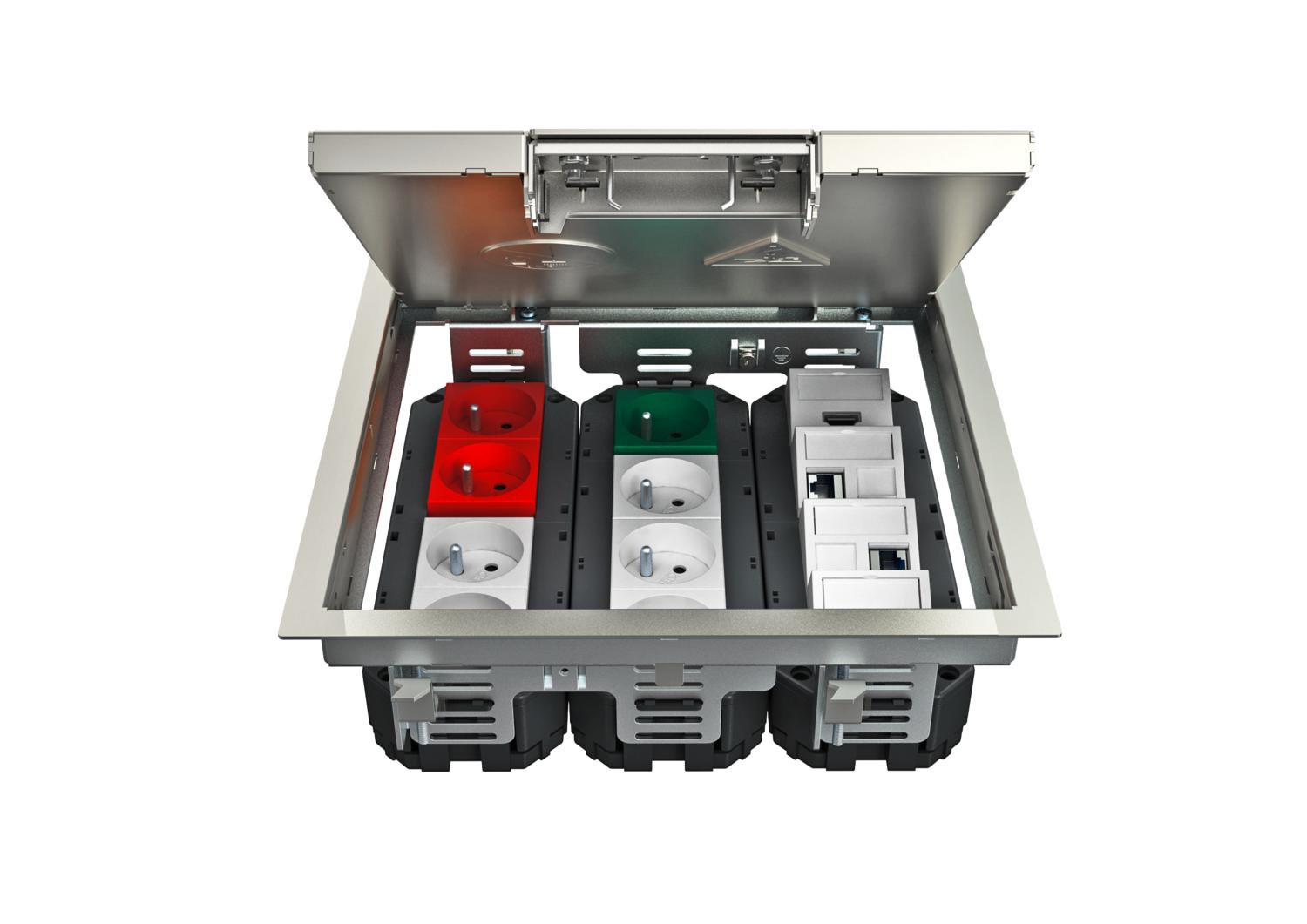

Lattiarasia avauskahvalla enintään 12 Modul 45 -kalusteelle kolmessa kojerasiassa UT4, asennus valurasioihin ja ontelo- ja kaksoislattioihin sisätiloissa.
Kiinnityskappale sinkitystä teräspellistä. Lattiapinnoitteen paksuus on säädetty 5 mm:iin, tarvittaessa se voidaan muuttaa 10 mm:iin.

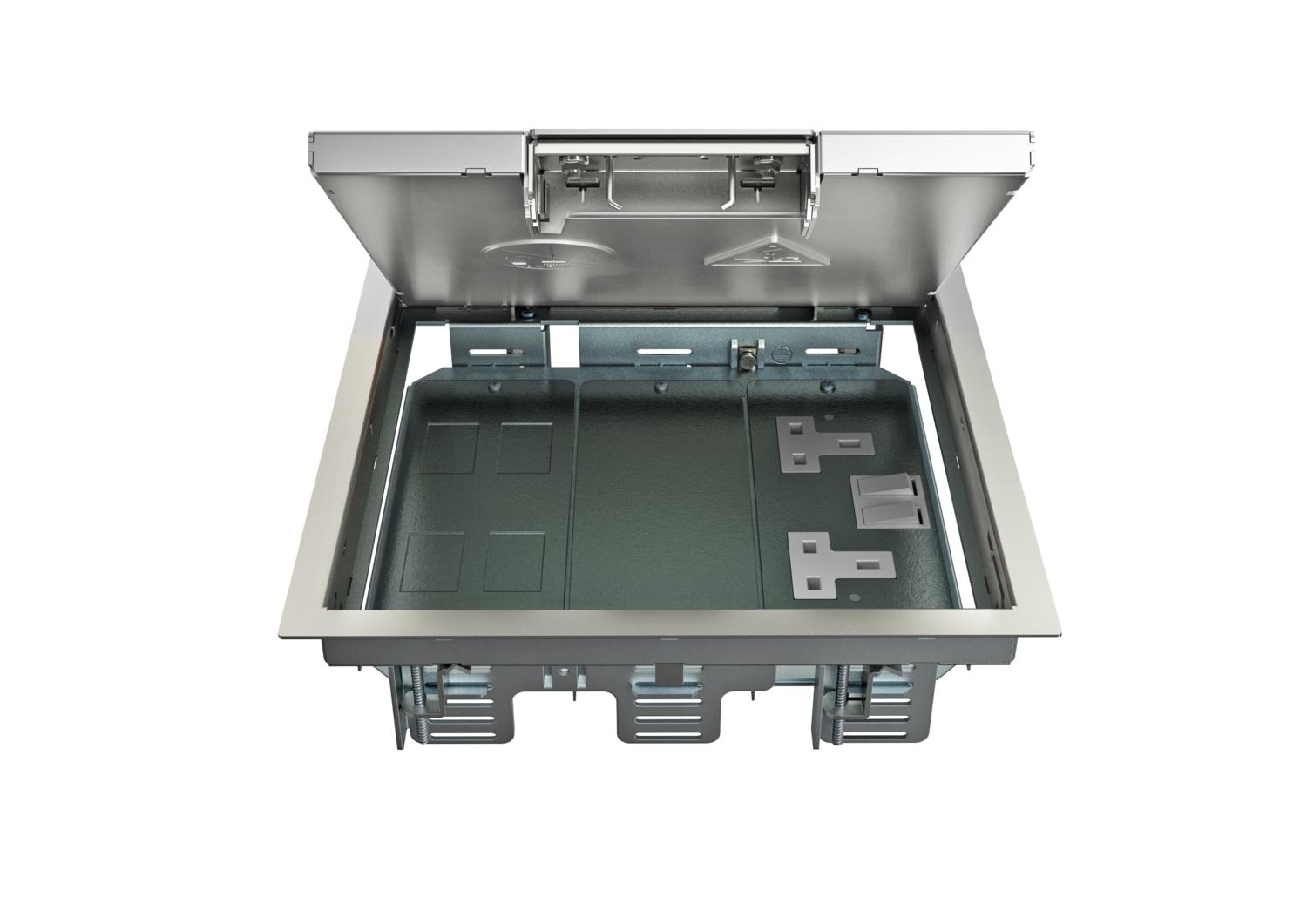

Lattiarasia avauskahvalla, 3:lle kojerasialle, asennuskehys MT9 asennukseen. Voidaan asentaa 3 tyypin APMT5 asennuskehystä.
-
- Tekniset tiedot
-
Tekniset tiedot

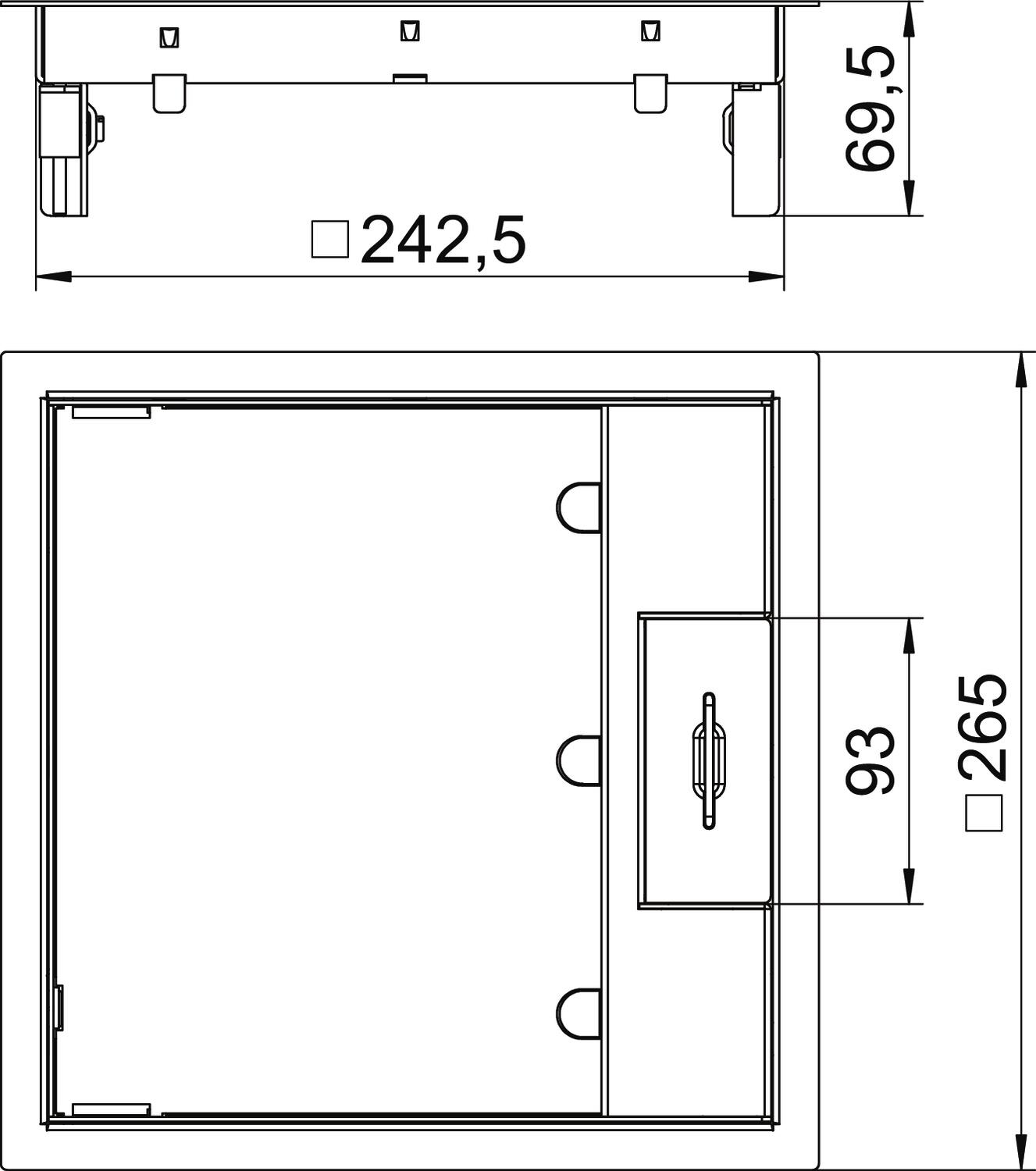

Asennettavien kojeiden lukumäärä 12 Asennusjärjestelmän tyyppi MT4 / GB3 Asennussyvyys 78 mm Avausmekanismi Avauskahva Johtoaukon malli Kääntyvä kaapelikansi Kaulus kyllä Kehyksen malli Lattiapinnoitteen suojakehys Kestää märkäpesua ei Kojerasioiden lukumäärä 3 Kojerasioiden nimelliskoko 9 Koko 266x266x69 Korkeus 67 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP40 Lattian hoito kuiva Lattiapinnoitesyvennyksellä kyllä Lattiapinnoitteen paksuus 5 mm Lattiarasia kojerasioille kyllä Lattiataso min. 78 mm Leveys, asennusmitat 244 mm Leveys, ulkomitat 265 mm Mahdollisuus asentaa tiiviste ei Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton 1.4301 Pituus 265 mm Pituus, asennusmitat 244 mm Pituus, ulkomitat 265 mm Pohjamitta 265 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 5000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Soveltuu lattiakanavaan kyllä Soveltuu lattiakanaviin kyllä Soveltuu umpinaiseen lattiakanavaan ei Suojaustaso IK-koodi IK10 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale
GES RV 1418731 7407536 2 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm
MTU 3 ----- 7407840 1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm
UT4 45 4 1418619 7408727 1 Kappale - Lataukset
-
Tietolehti GES9M-2 10U / 7405371 , 0.21MB , pdfLuettelo Lattia-asennukset , 42.28MB , pdfVaatimustenmukaisuusvakuutus GES9M-2 10U / 7405371 , 0.16MB , pdfREACH Vaatimustenmukaisuusvakuutus GES9M-2 10U / 7405371 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GES9M-2 10U / 7405371 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GES , 0.12MB , pdfAsennusohjeet Asennusohje kiristyskiinnike GESM-2 , 0.03MB , pdf
