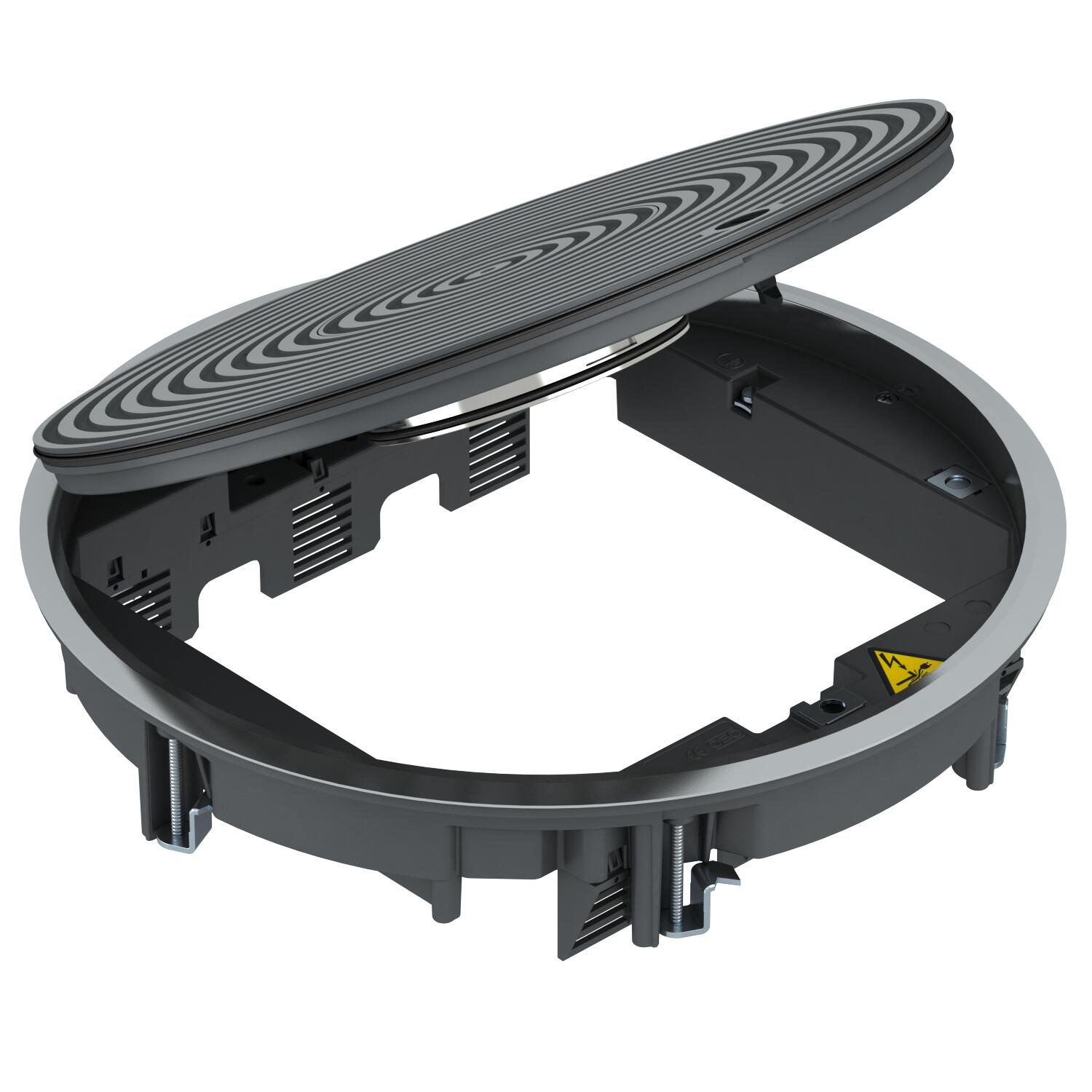

Lattiarasia GRAF9 Universal, märkäpuhdistettaviin lattioihin, kansirakenteessa pyöreät urat
Tuotenro 7405750 | EAN-numero 4012195866992 | Sähkönro 1418182
- Tuotteen kuvaus
-

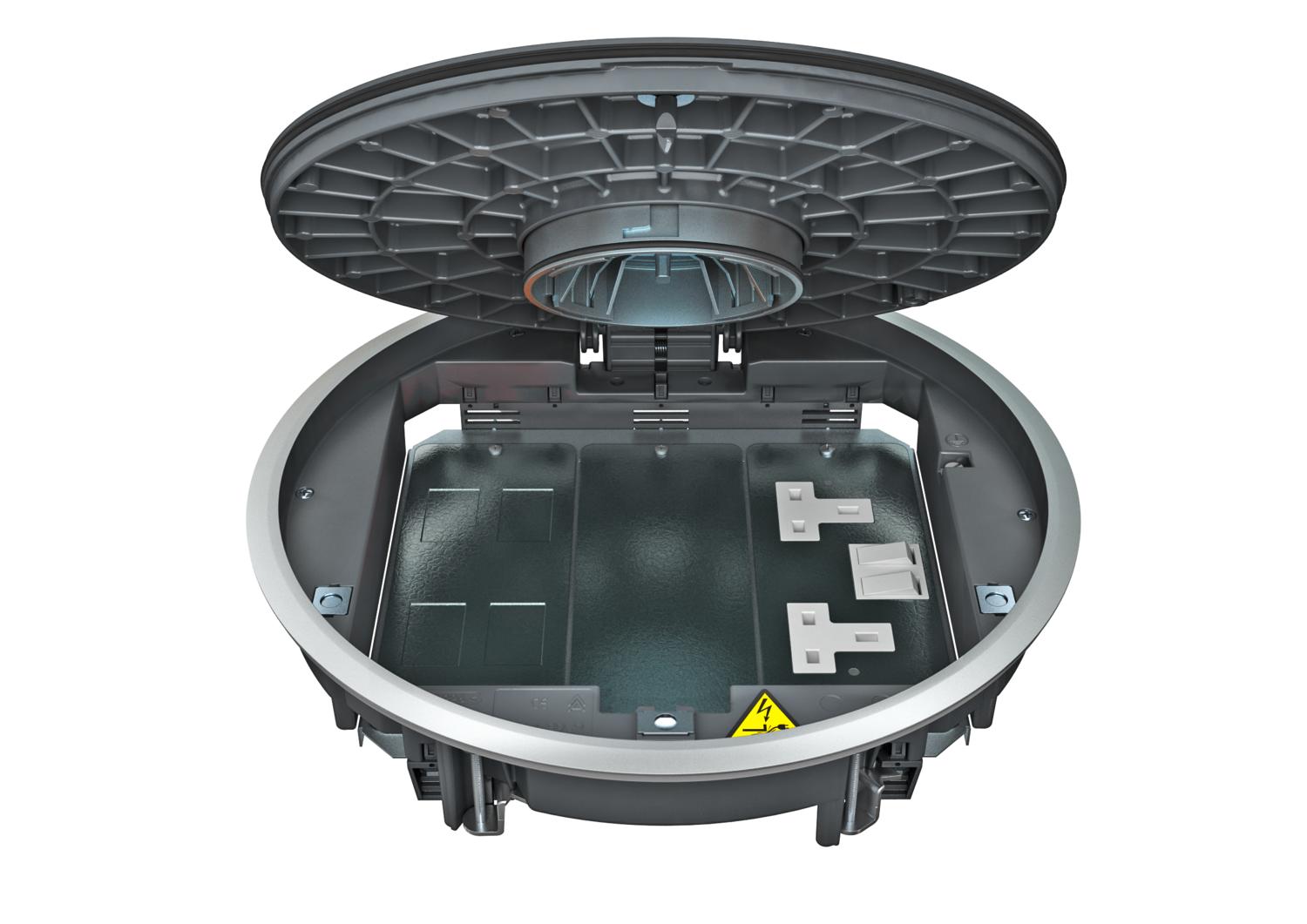

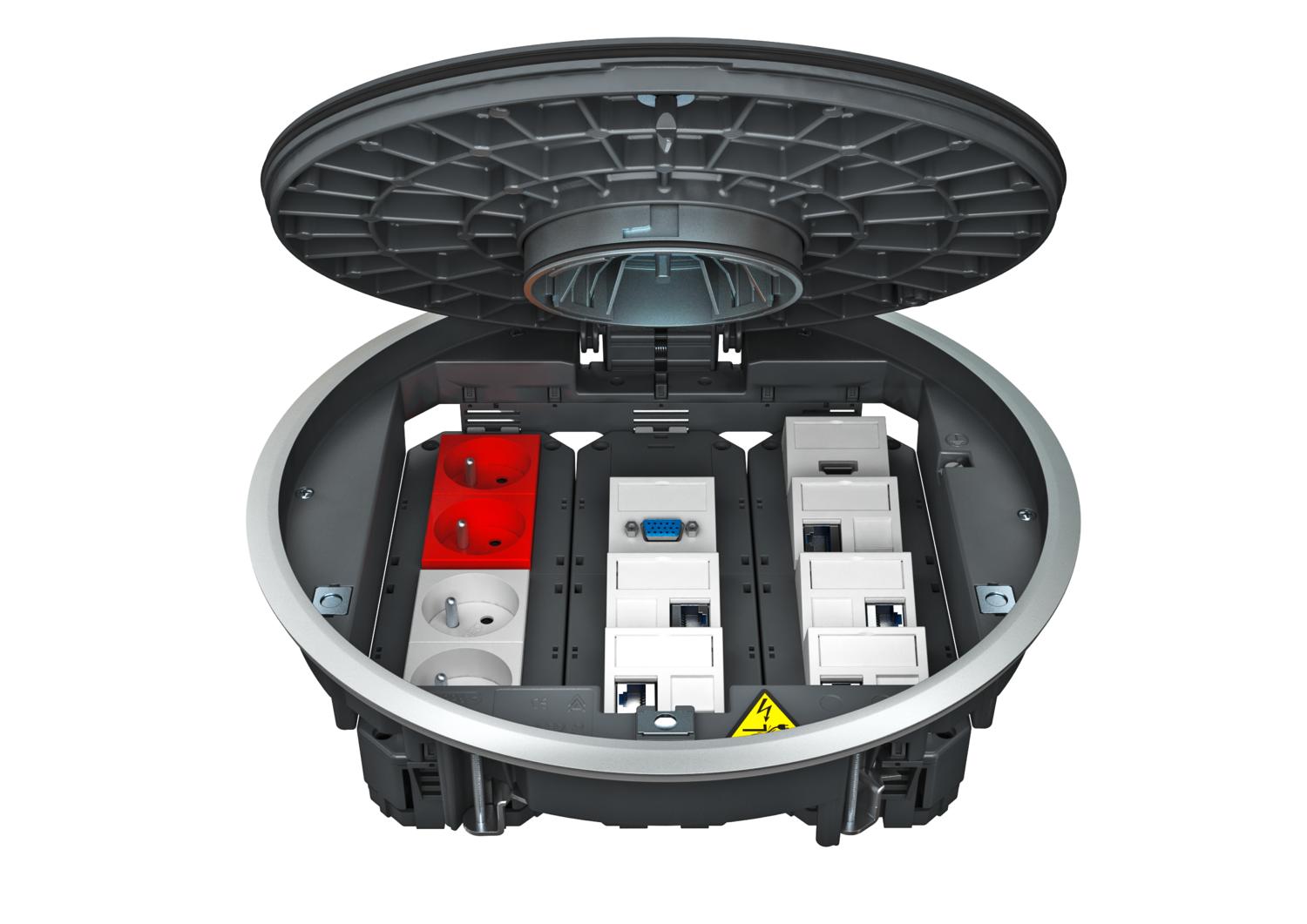

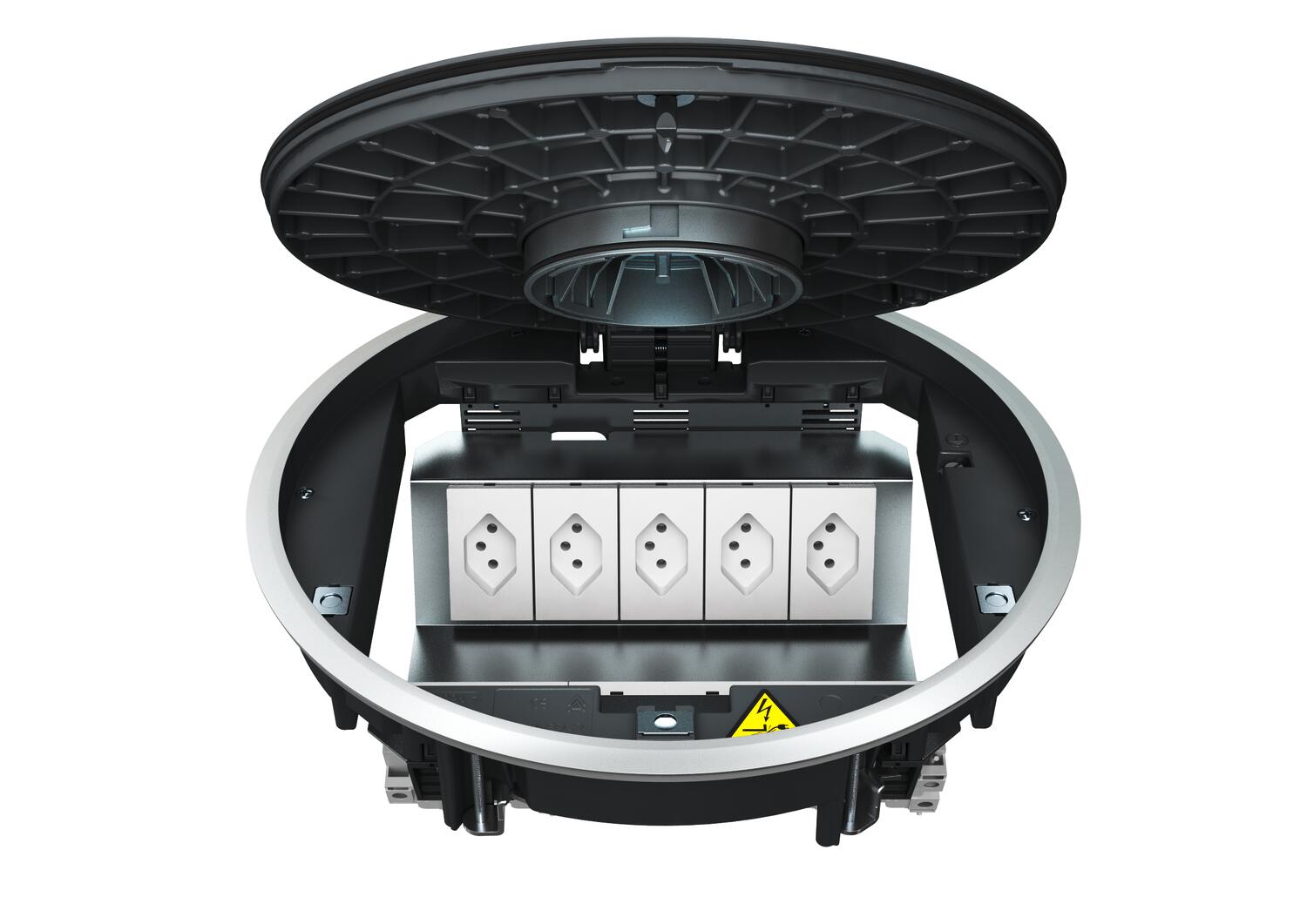

Tuotteen kuvausLattiarasia johtojen ulostuloputkella märkäpuhdistettaviin lattioihin enintään 12 Modul 45 -kalusteelle kolmessa kojerasiassa UT4, kaksoislattioihin ja kanavajärjestelmiin sisätiloissa.
Lattiarasia johtojen ulostuloputkella märkäpuhdistettaville lattioille, 3-osainen, liitinlevyn MT9 asennukseen. Voidaan asentaa 3 tyypin APMT5 asennuskehystä.
-
- Tekniset tiedot
-
Tekniset tiedot

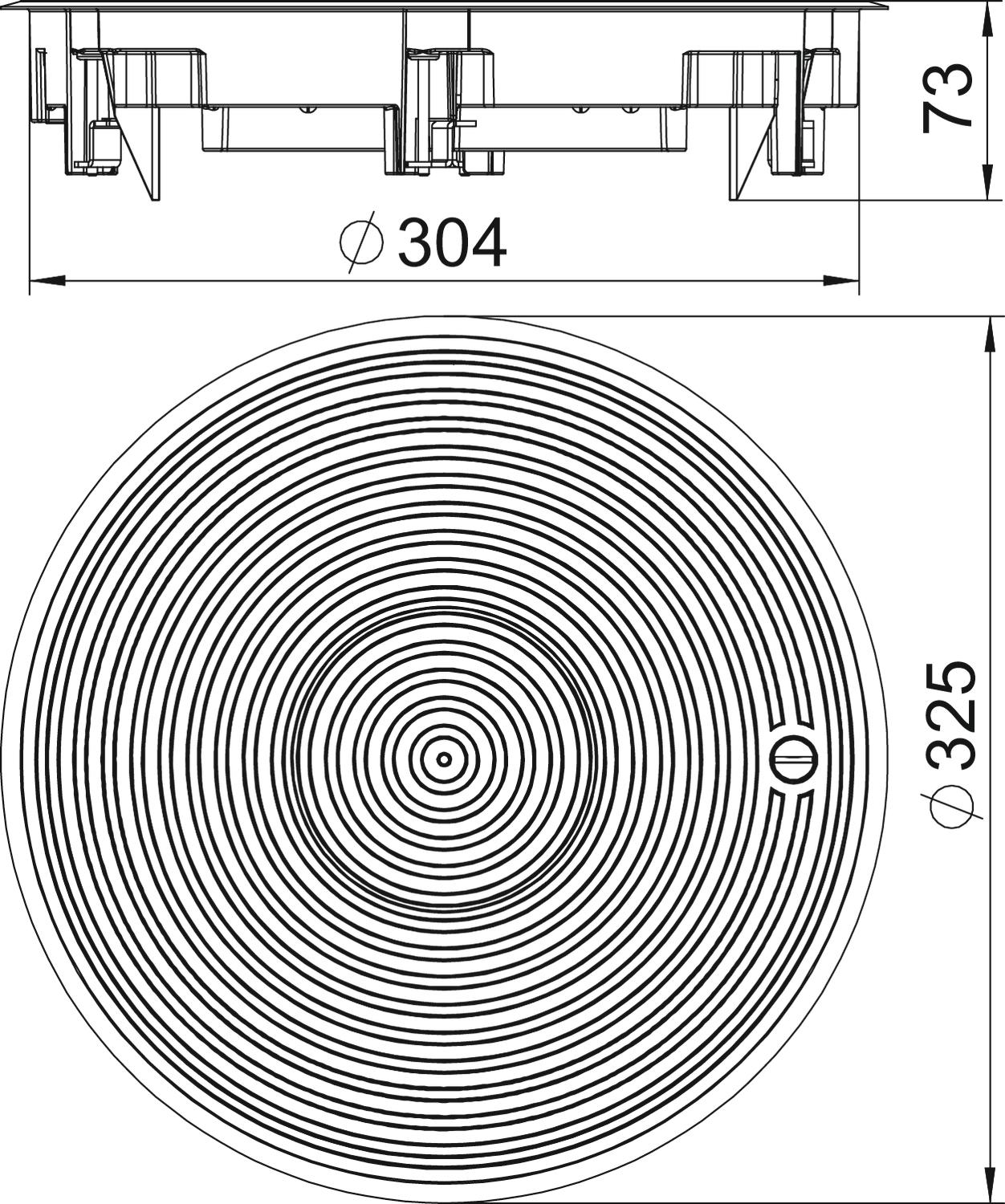

Asennettavien kojeiden lukumäärä 12 Asennushalkaisija 305 Asennusjärjestelmän tyyppi UT4 Asennussyvyys 80 mm Avausmekanismi Kääntösalpa Hyväksynnät VDE Johtoaukon malli Alaslaskettava johtojen ulostuloputki Kaulus kyllä Kehyksen malli Lattiapinnoitteen suojakehys Kestää märkäpesua kyllä Kojerasioiden lukumäärä 3 Kojerasioiden nimelliskoko R9 Koko Ø325x74 Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP45 Lattian hoito märkä Lattiapinnoitesyvennyksellä ei Lattiataso min. 80 mm Mahdollisuus asentaa tiiviste kyllä Malli pyöreä Malli raskaille kuormille kyllä Materiaali alumiinipainevalu Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 10000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Soveltuu lattiakanavaan kyllä Soveltuu lattiakanaviin kyllä Soveltuu umpinaiseen lattiakanavaan kyllä Suojaustaso IK-koodi IK10 Ulkoläpimitta 325 mm Väri grafiitinmusta, RAL 9011 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale
GES RV 1418731 7407536 2 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 165 mm
MTU 2 ----- 7407836 1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm
MTU 3 ----- 7407840 1 Kappale
Kojerasia UT3, Modul 45®, pituus 165 mm
UT3 45 3 1418618 7408723 1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm
UT4 45 4 1418619 7408727 1 Kappale - Lataukset
-
Tietolehti GRAF9-2 U 9011 / 7405750 , 0.38MB , pdfLuettelo Lattia-asennukset , 42.28MB , pdfREACH Vaatimustenmukaisuusvakuutus GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRAF9 , 0.28MB , pdfAsennusohjeet Floor socket GES R2 , 1.06MB , pdfAsennusohjeet Asennusohje lattiarasia GRAF9-2 , 0.35MB , pdfAsennusohjeet Kojerasian asennusohjeet , 0.16MB , pdfAsennusohjeet Valuun asennettavat lattiakanavat EÜK , 10.26MB , pdfAsennusohjeet Asennusohje OKB-U ja OKB-E , 1.39MB , pdfAsennusohjeet Ohje lattiarasialle GES R2 , 0.83MB , pdfKäyttöohjeet Käyttöohjeet PF-G , 2.00MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
