Levyhylly MKS-Magic® 110 FT 3050 | 200 | 110 | 1 | ei | sinkki | teräs | = upottamalla kuumasinkitty

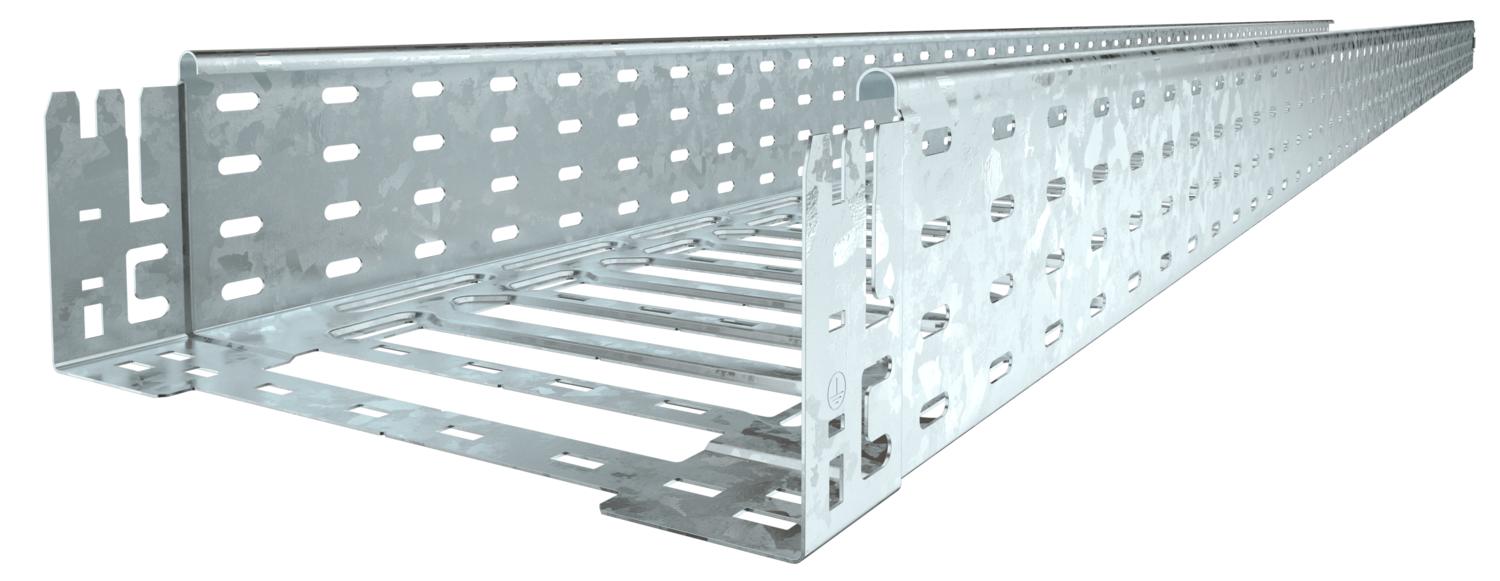

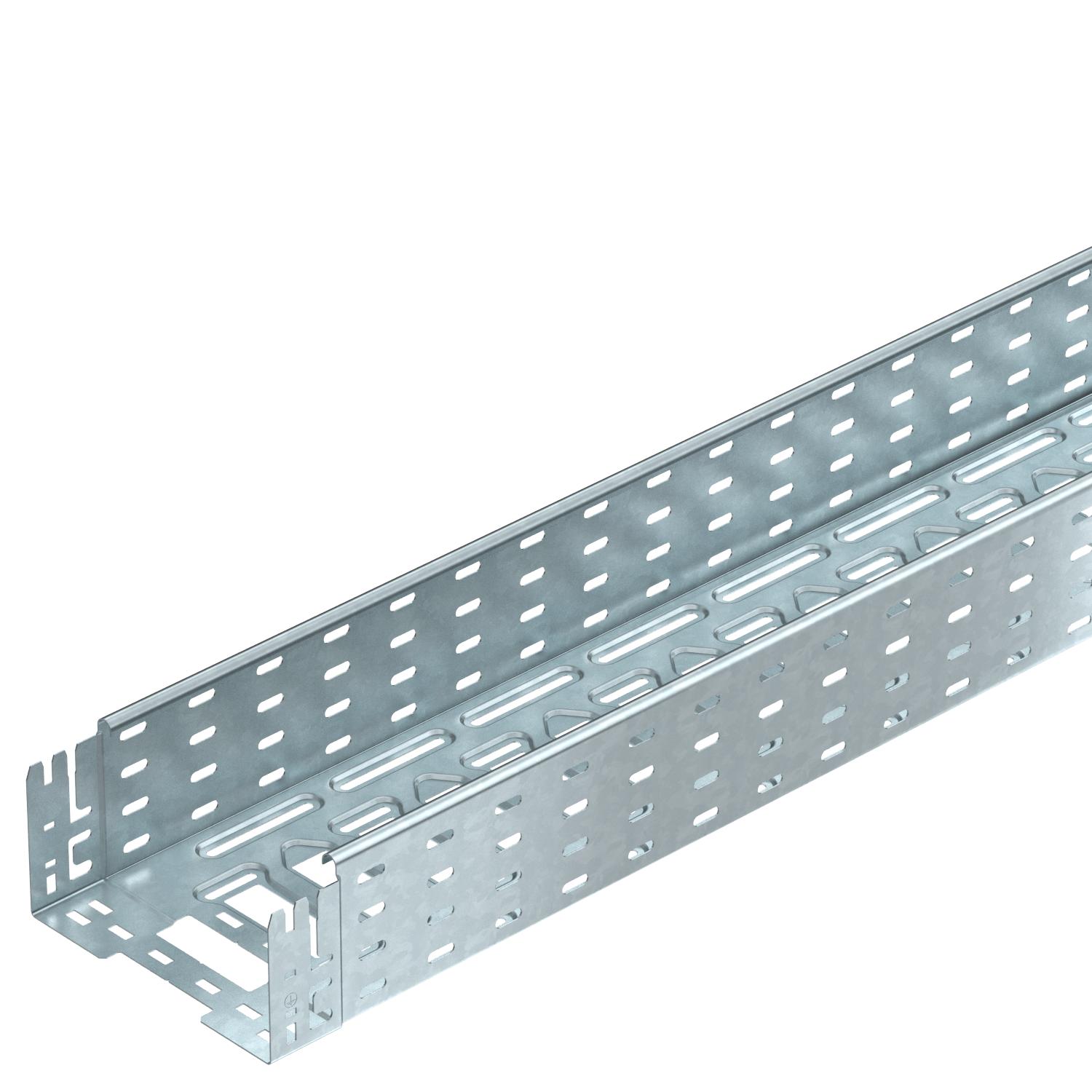

Levyhylly MKS-Magic® 110 FT

Tuotenro 6059177 | EAN-numero 4012195831051

Tuotenro / Tyyppi	6059177 / MKSM 120 FT

Pituus	3050 mm

Pohjamitta	200 mm

Korkeus	110 mm

Levyn paksuus	1 mm

Palonkestävyys	ei

Väri	sinkki

Materiaali	teräs

Pinta	= upottamalla kuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
CO₂-jalanjälki (GWP) kehdosta portille	8,1326 kg CO₂e / 1 Metri
Hyötypituus	3000 mm
Hyötypoikkipinta	218 cm²
Hyötypoikkipinta	21800 mm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei
Koko	110x200x3050
Korkeus	110 mm
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	1 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs
Mitta B	200 mm
Mitta L	80 mm
Mitta x	96 mm
Mitta y	162 mm

NATO - reikäkuva	ei
Palonkestävyys	ei
Pinta	= upottamalla kuumasinkitty
Pitkän kannatusvälin malli	ei
Pituus	3050 mm
Pohjamitta	200 mm
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Sprinklerilaitteiston käyttö	kyllä
Tukiväli 1,5 m	2 kN/m
Tukiväli 2,0 m	1,5 kN/m
Tukiväli 2,5 m	1,07 kN/m
Tukiväli 3,0 m	0,7 kN/m
Väri	sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSM 110

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	ei	sinkki	teräs	= upottamalla kuumasinkitty	6059177	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Tuotenro	Määrä	pienin myyntiyksikkö
Kansi kääntösalvoilla FT	DRL 200 FT	6051367	m	3 m
90° kulmakappale 110 FT	RB 90 120 FT	6036834	Kappale	1 Kappale
T-kappale 110 FT	RAA 120 FT	6042255	Kappale	1 Kappale
T-kappale 110 FT	RT 120 FT	6038324	Kappale	1 Kappale
Kansi kääntösalvoilla DD	DRL 200 DD	6052709	m	3 m
Väliseinä 110 DD	TSG 110 DD	6062335	m	3 m
