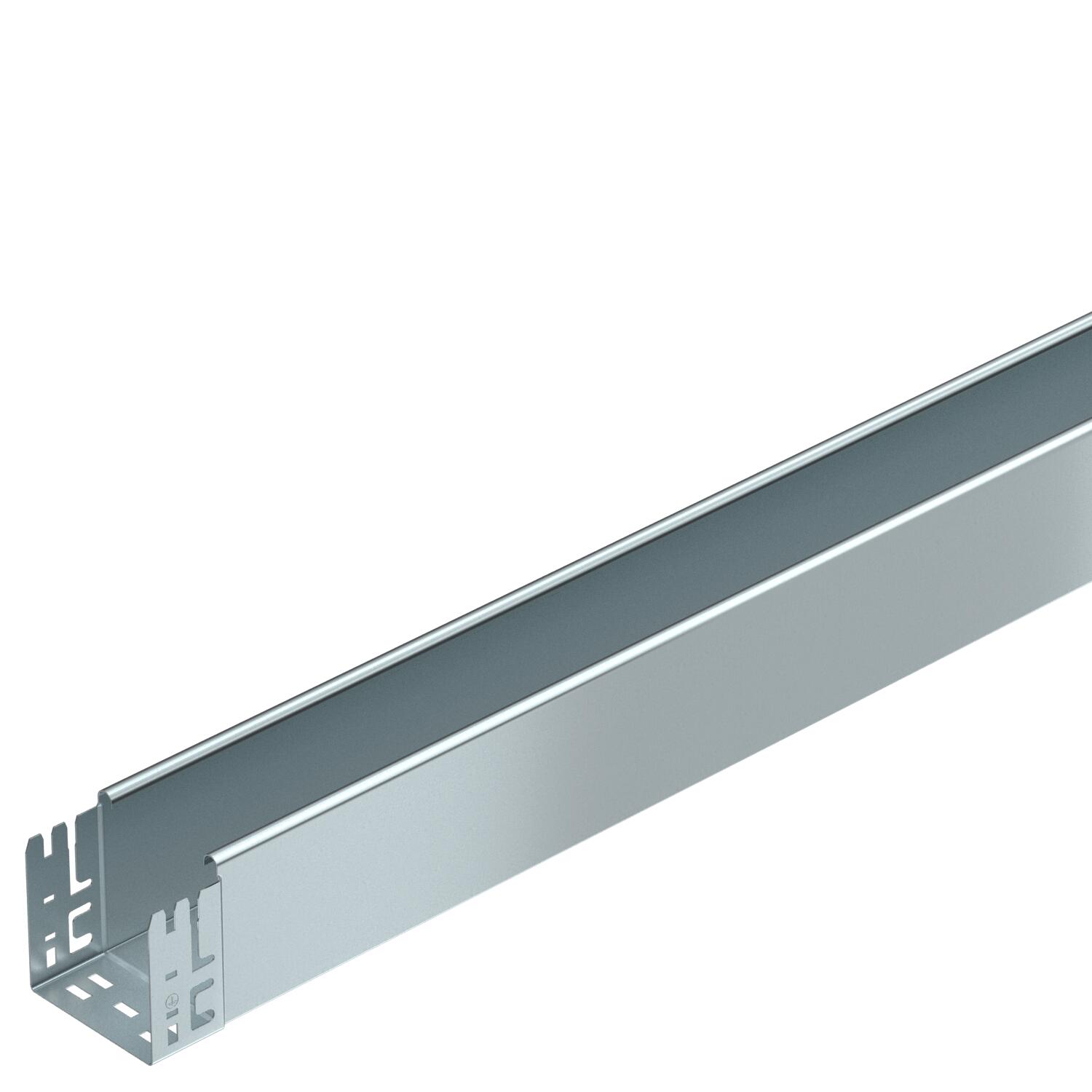

Levyhylly MKS-Magic® 110 rei'ittämätön FS

Tuotenro 6059382 | EAN-numero 4012195832003

3050 mm
110 mm
1 mm
ei
sinkki
teräs
nauhakuumasinkitty
Tuotteen kuvaus
Tuotteen kuvaus
Rei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa ei
CO₂-jalanjälki (GWP) kehdosta portille 6,2879 kg CO₂e / 1 Metri
Hyötypituus 3000 mm
Hyötypoikkipinta 10800 mm²
Hyötypoikkipinta 108 cm²
Kaapelihyllyjen jatkokappaletyyppi Painolukitus
Kannella ei
Koko 110x100x3050
Korkeus 110 mm
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 1 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 100 mm
NATO - reikäkuva ei
Palonkestävyys ei
Pinta nauhakuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3050 mm
Pohjamitta 100 mm
Ruostumaton teräs, peitattu ei
Sivurei'itys ei
Tukiväli 1,5 m 1,85 kN/m
Tukiväli 2,0 m 1,3 kN/m
Tukiväli 2,5 m 0,75 kN/m
Tukiväli 3,0 m 0,6 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSMU 110

Kuormituskaavio, levyhylly tyyppi MKSMU 110
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Levyn paksuus Palonkestävyys Väri Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
MKSMU 110 FS 3050 mm 100 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059382
3 m
MKSMU 120 FS 3050 mm 200 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059386
3 m

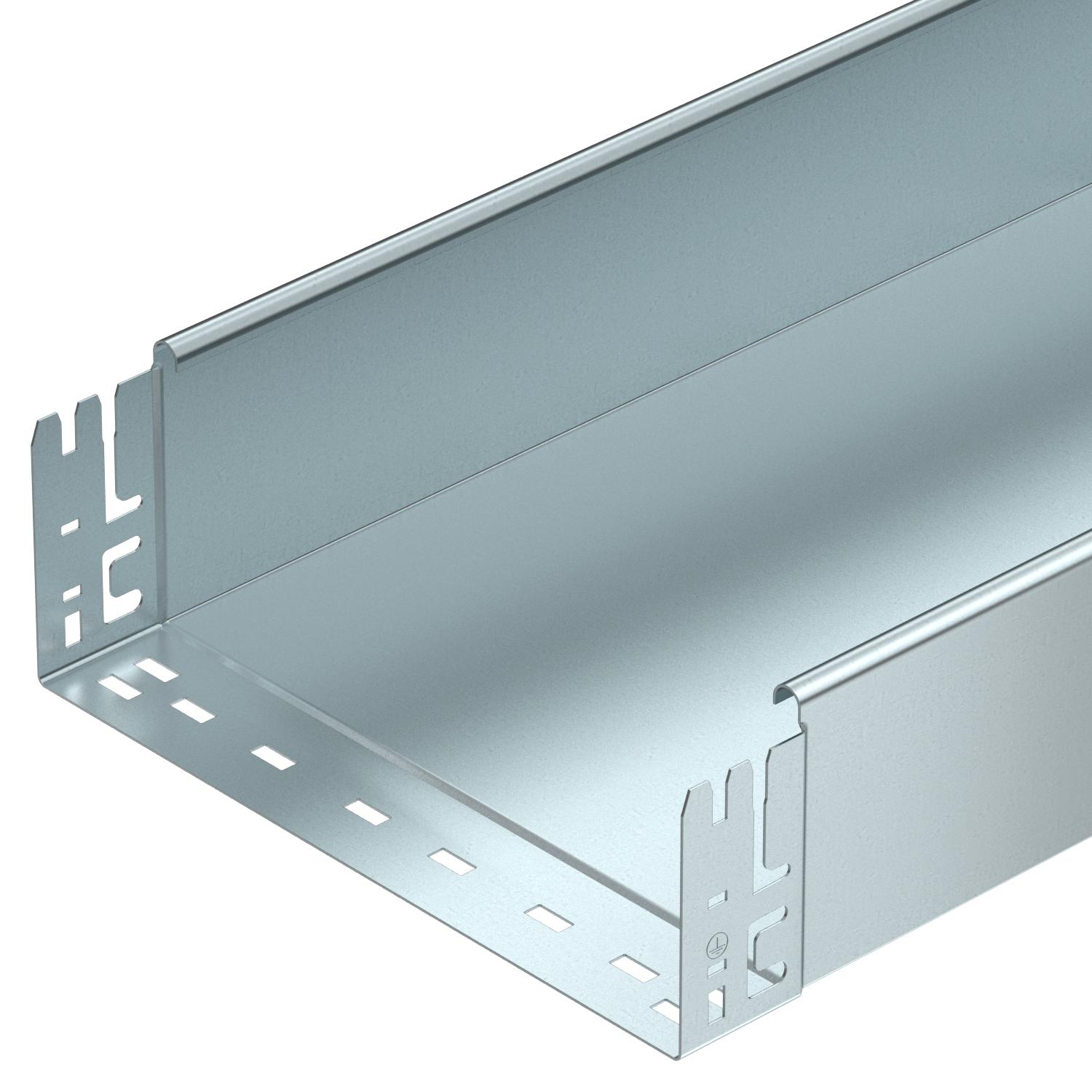

MKSMU 130 FS 3050 mm 300 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059388
3 m
MKSMU 140 FS 3050 mm 400 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059390
3 m
MKSMU 150 FS 3050 mm 500 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059392
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
90° kulmakappale 110 FS 90° kulmakappale 110 FS RB 90 110 FS ----- 6036800
1 Kappale
Säädettävä kulmakappale 110 FS Säädettävä kulmakappale 110 FS RB W 110 FS ----- 6037300
1 Kappale
T-kappale 110 FS T-kappale 110 FS RAA 110 FS ----- 6042151
1 Kappale
Kansi kääntösalvoilla FF Kansi kääntösalvoilla FF DRL 100 FS 1462851 6052096
3 m
Väliseinä 110 FS Väliseinä 110 FS TSG 110 FS ----- 6062122
3 m
