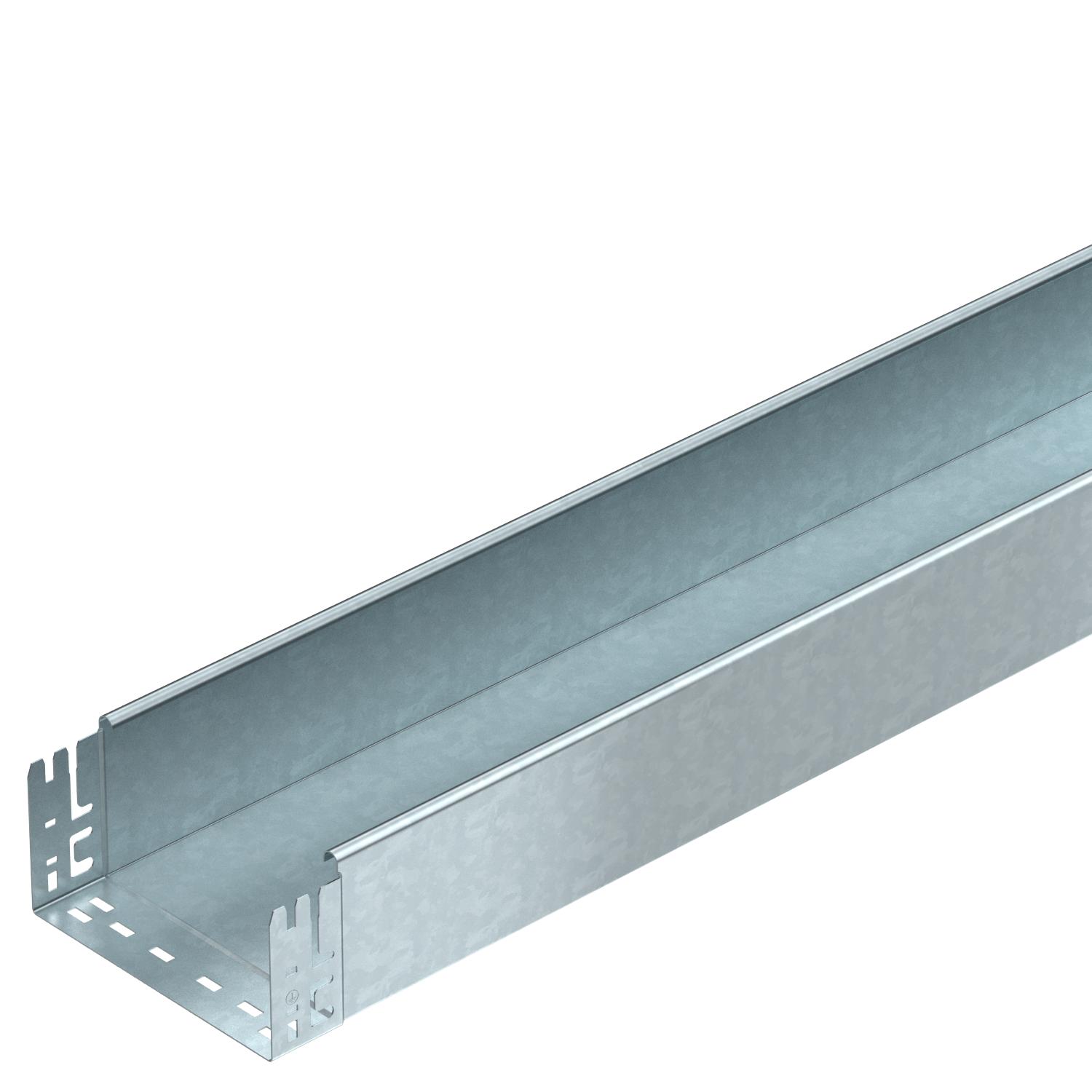

Levyhylly MKS-Magic® 110 rei'ittämätön FT
Tuotenro 6059403 | EAN-numero 4012195832140
- Tuotteen kuvaus
-
Tuotteen kuvausRei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa ei CO₂-jalanjälki (GWP) kehdosta portille 8,4535 kg CO₂e / 1 Metri Hyötypituus 3000 mm Hyötypoikkipinta 218 cm² Hyötypoikkipinta 21800 mm² Kaapelihyllyjen jatkokappaletyyppi Painolukitus Kannella ei Koko 110x200x3050 Korkeus 110 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Levyn paksuus 1 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta B 200 mm NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pituus 3050 mm Pohjamitta 200 mm Ruostumaton teräs, peitattu ei Sivurei'itys ei Tukiväli 1,5 m 1,85 kN/m Tukiväli 2,0 m 1,3 kN/m Tukiväli 2,5 m 0,75 kN/m Tukiväli 3,0 m 0,6 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, levyhylly tyyppi MKSMU 110
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla FT
DRL 200 FT 6051367 3 m
90° kulmakappale 110 FT
RB 90 120 FT 6036834 1 Kappale
T-kappale 110 FT
RAA 120 FT 6042255 1 Kappale
Kansi kääntösalvoilla DD
DRL 200 DD 6052709 3 m
Väliseinä 110 DD
TSG 110 DD 6062335 3 m - Lataukset
-
Tietolehti MKSMU 120 FT / 6059403 , 0.30MB , pdfEU-vaatimustenmukaisuusvakuutus MKSMU 120 FT / 6059403 , 0.16MB , pdfYmpäristölausunto MKSMU 120 FT / 6059403 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus MKSMU 120 FT / 6059403 , 0.09MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä KTS-Magic , 0.18MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
