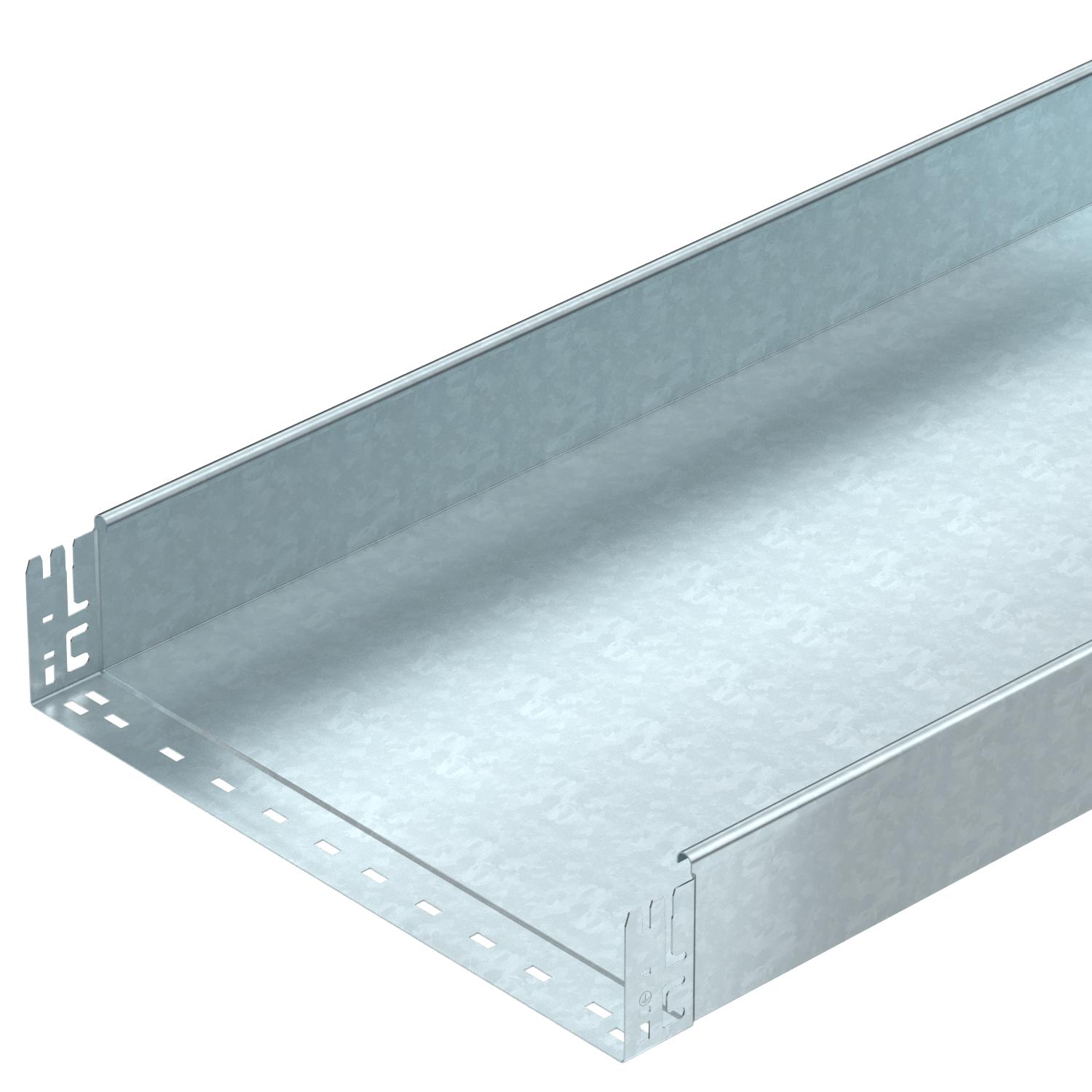

Levyhylly MKS-Magic® 110 rei'ittämätön FT
Tuotenro 6059409 | EAN-numero 4012195832201
- Tuotteen kuvaus
-
Tuotteen kuvausRei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa ei CO₂-jalanjälki (GWP) kehdosta portille 14,0954 kg CO₂e / 1 Metri Hyötypituus 3000 mm Hyötypoikkipinta 54800 mm² Hyötypoikkipinta 548 cm² Kaapelihyllyjen jatkokappaletyyppi Painolukitus Kannella ei Koko 110x500x3050 Korkeus 110 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Levyn paksuus 1 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta B 500 mm NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pituus 3050 mm Pohjamitta 500 mm Ruostumaton teräs, peitattu ei Sivurei'itys ei Tukiväli 1,5 m 1,85 kN/m Tukiväli 2,0 m 1,3 kN/m Tukiväli 2,5 m 0,75 kN/m Tukiväli 3,0 m 0,6 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, levyhylly tyyppi MKSMU 110
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla FT
DRL 500 FT 6051448 3 m
T-kappale 110 FT
RAA 150 FT 6042261 1 Kappale
Kansi kääntösalvoilla DD
DRL 500 DD 6052718 3 m
Väliseinä 110 DD
TSG 110 DD 6062335 3 m - Lataukset
-
Tietolehti MKSMU 150 FT / 6059409 , 0.30MB , pdfEU-vaatimustenmukaisuusvakuutus MKSMU 150 FT / 6059409 , 0.16MB , pdfYmpäristölausunto MKSMU 150 FT / 6059409 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus MKSMU 150 FT / 6059409 , 0.09MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä KTS-Magic , 0.18MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
