Levyhylly MKS-Magic® 60 rei'ittämätön FS 3050 | 200 | 60 | 1 | ei | sinkki | teräs | nauhakuumasinkitty
morepic-1 morepic-2 video-1

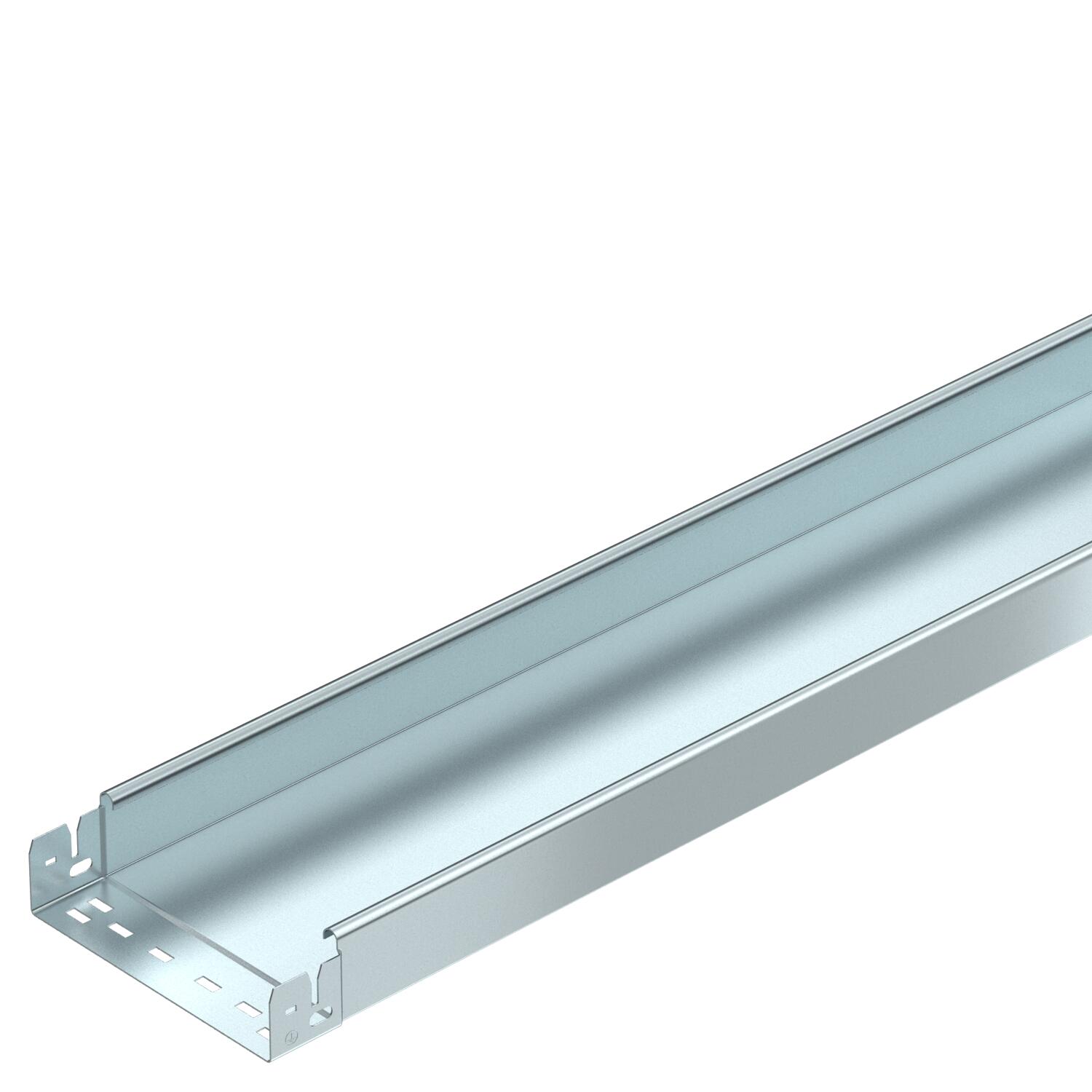

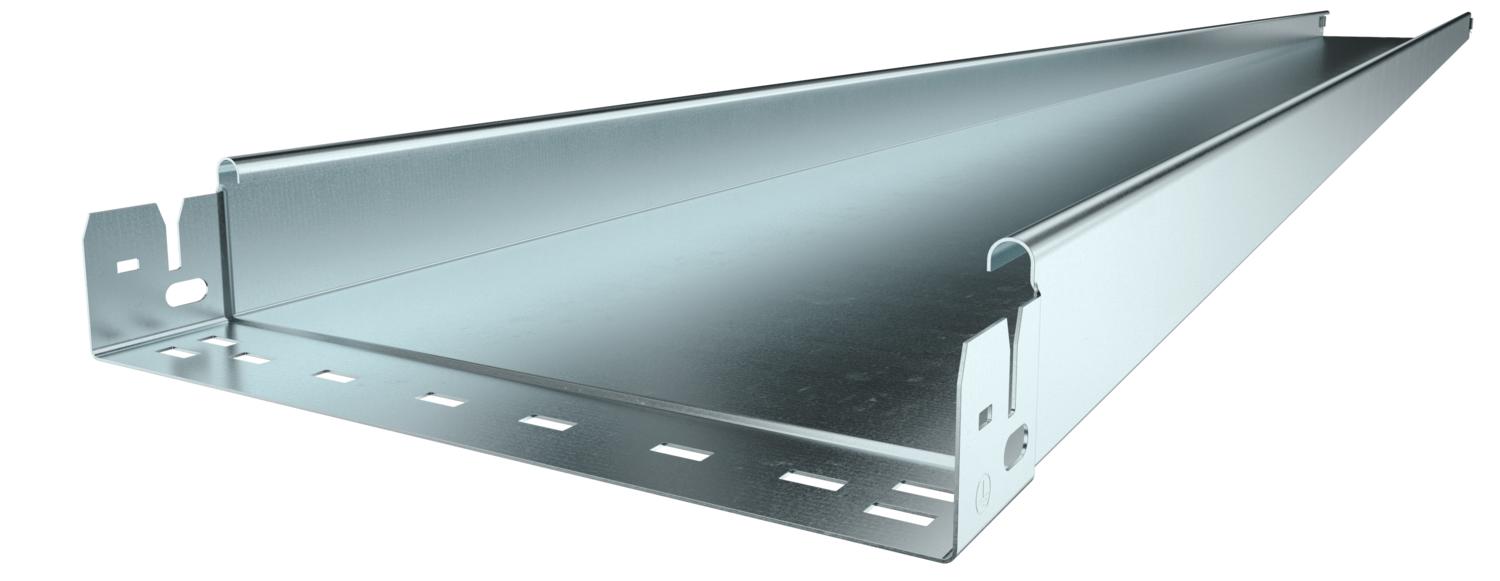

Levyhylly MKS-Magic® 60 rei'ittämätön FS

Tuotenro 6059234 | EAN-numero 4012195831365

3050 mm
60 mm
1 mm
ei
sinkki
teräs
nauhakuumasinkitty
Tuotteen kuvaus
Tuotteen kuvaus
Rei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa ei
CO₂-jalanjälki (GWP) kehdosta portille 6,2798 kg CO₂e / 1 Metri
Hyötypituus 3000 mm
Hyötypoikkipinta 11800 mm²
Hyötypoikkipinta 118 cm²
Kaapelihyllyjen jatkokappaletyyppi Painolukitus
Kannella ei
Koko 60x200x3050
Korkeus 60 mm
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 1 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 200 mm
NATO - reikäkuva ei
Palonkestävyys ei
Pinta nauhakuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3050 mm
Pohjamitta 200 mm
Ruostumaton teräs, peitattu ei
Sivurei'itys ei
Tukiväli 1,5 m 1,5 kN/m
Tukiväli 1,75 m 1,25 kN/m
Tukiväli 2,0 m 1 kN/m
Tukiväli 2,5 m 0,5 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSMU 60

Kuormituskaavio, levyhylly tyyppi MKSMU 60
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Levyn paksuus Palonkestävyys Väri Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
MKSMU 610 FS 3050 mm 100 mm 60 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059230
3 m
MKSMU 615 FS 3050 mm 150 mm 60 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059232
3 m
MKSMU 620 FS 3050 mm 200 mm 60 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059234
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
45° kulmakappale 60 FS 45° kulmakappale 60 FS RB 45 620 FS ----- 6036104
1 Kappale
90° kulmakappale 60 FS 90° kulmakappale 60 FS RB 90 620 FS 1415998 6036564
1 Kappale
Säädettävä kulmakappale 60 FS Säädettävä kulmakappale 60 FS RB W 620 FS ----- 6037104
1 Kappale
T-kappale 60 FS T-kappale 60 FS RAA 620 FS ----- 6042115
1 Kappale
T-kappale 60 FS T-kappale 60 FS RT 620 FS 1415988 6038104
1 Kappale
X-kappale 60 FS X-kappale 60 FS RK 620 FS 1416025 7027313
1 Kappale
Kansi kääntösalvoilla FF Kansi kääntösalvoilla FF DRL 200 FS 1462844 6052207
3 m
Väliseinä 60 FS Väliseinä 60 FS TSG 60 FS 1464706 6062068
3 m
90° kulmakappale Magic 60 FS 90° kulmakappale Magic 60 FS RBM 90 620 FS 1462731 6041134
1 Kappale
Lataukset

Lataus

Lataus
Lataus

EU-vaatimustenmukaisuusvakuutus MKSMU 620 FS / 6059234 , 0.17MB , pdf
Lataus
Lataus
UK-vaatimustenmukaisuusvakuutus MKSMU 620 FS / 6059234 , 0.09MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus MKSMU 620 FS / 6059234 , 0.12MB , pdf
Lataus
RoHS Vaatimustenmukaisuusvakuutus MKSMU 620 FS / 6059234 , 0.12MB , pdf
Lataus

Lataus

Lataus
Lataus

MKSMU 620 FS / 6059234
Lataus
