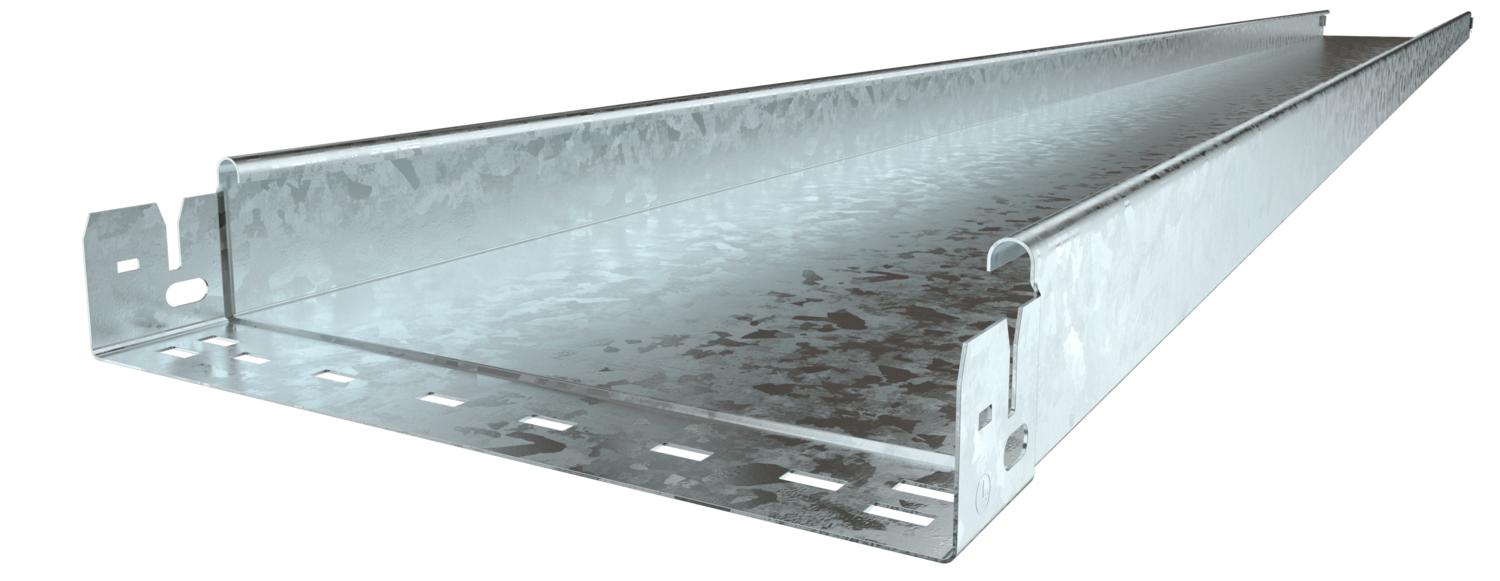

Levyhylly MKS-Magic® 60 rei'ittämätön FT
Tuotenro 6059248 | EAN-numero 4012195831419
- Tuotteen kuvaus
-
Tuotteen kuvausRei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa ei CO₂-jalanjälki (GWP) kehdosta portille 4,6671 kg CO₂e / 1 Metri Hyötypituus 3000 mm Hyötypoikkipinta 58 cm² Hyötypoikkipinta 5800 mm² Kaapelihyllyjen jatkokappaletyyppi Painolukitus Kannella ei Koko 60x100x3050 Korkeus 60 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Levyn paksuus 1 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta B 100 mm NATO - reikäkuva ei Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pituus 3050 mm Pohjamitta 100 mm Ruostumaton teräs, peitattu ei Sivurei'itys ei Tukiväli 1,5 m 1,5 kN/m Tukiväli 1,75 m 1,25 kN/m Tukiväli 2,0 m 1 kN/m Tukiväli 2,5 m 0,5 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, levyhylly tyyppi MKSMU 60
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
90° kulmakappale 60 FT
RB 90 610 FT ----- 6036590 1 Kappale
Säädettävä kulmakappale 60 FT
RB W 610 FT ----- 6037120 1 Kappale
T-kappale 60 FT
RAA 610 FT ----- 6042211 1 Kappale
T-kappale 60 FT
RT 610 FT ----- 6038130 1 Kappale
Kansi kääntösalvoilla DD
DRL 100 DD ----- 6052703 3 m
Väliseinä 60 DD
TSG 60 DD 1465193 6062327 3 m
90° kulmakappale Magic 60 FT
RBM 90 610 FT 1464985 6041150 1 Kappale - Lataukset
-
Tietolehti MKSMU 610 FT / 6059248 , 0.31MB , pdfEU-vaatimustenmukaisuusvakuutus MKSMU 610 FT / 6059248 , 0.17MB , pdfYmpäristölausunto MKSMU 610 FT / 6059248 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus MKSMU 610 FT / 6059248 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus MKSMU 610 FT / 6059248 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus MKSMU 610 FT / 6059248 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä KTS-Magic , 0.18MB , pdfAsennusohjeet Latchable Magic cable tray systems , 11.60MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdf
