Levyhylly MKS-Magic® 85 FS 3050 | 100 | 85 | 1 | ei | sinkki | teräs | nauhakuumasinkitty

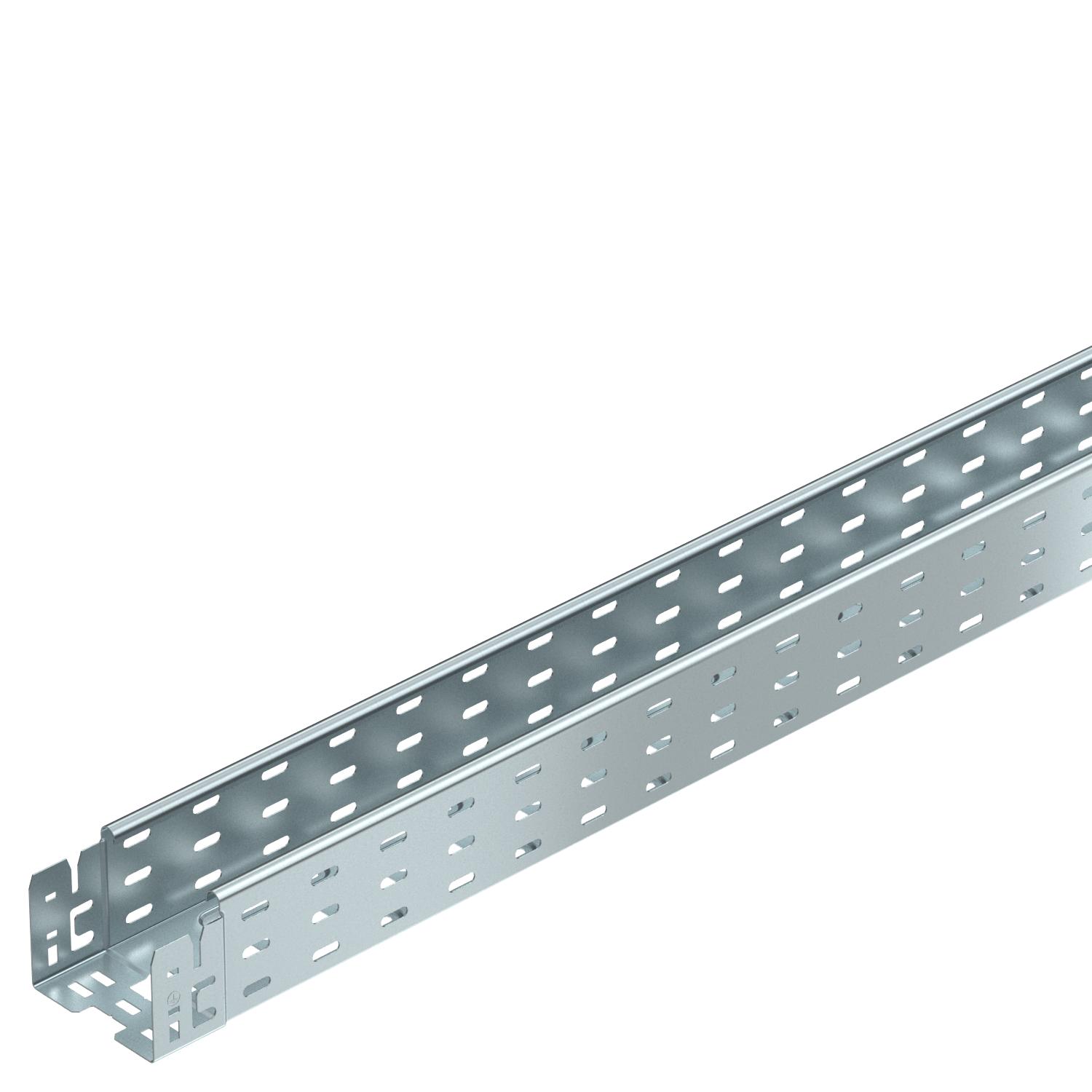

Levyhylly MKS-Magic® 85 FS

Tuotenro 6059080 | EAN-numero 4012195830344

Tuotenro / Tyyppi

Pituus	3050 mm

Pohjamitta

Korkeus	85 mm

Levyn paksuus	1 mm

Palonkestävyys	ei

Väri	sinkki

Materiaali	teräs

Pinta	nauhakuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
CO₂-jalanjälki (GWP) kehdosta portille	5,3767 kg CO₂e / 1 Metri
Hyötypituus	3000 mm
Hyötypoikkipinta	83 cm²
Hyötypoikkipinta	8300 mm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei

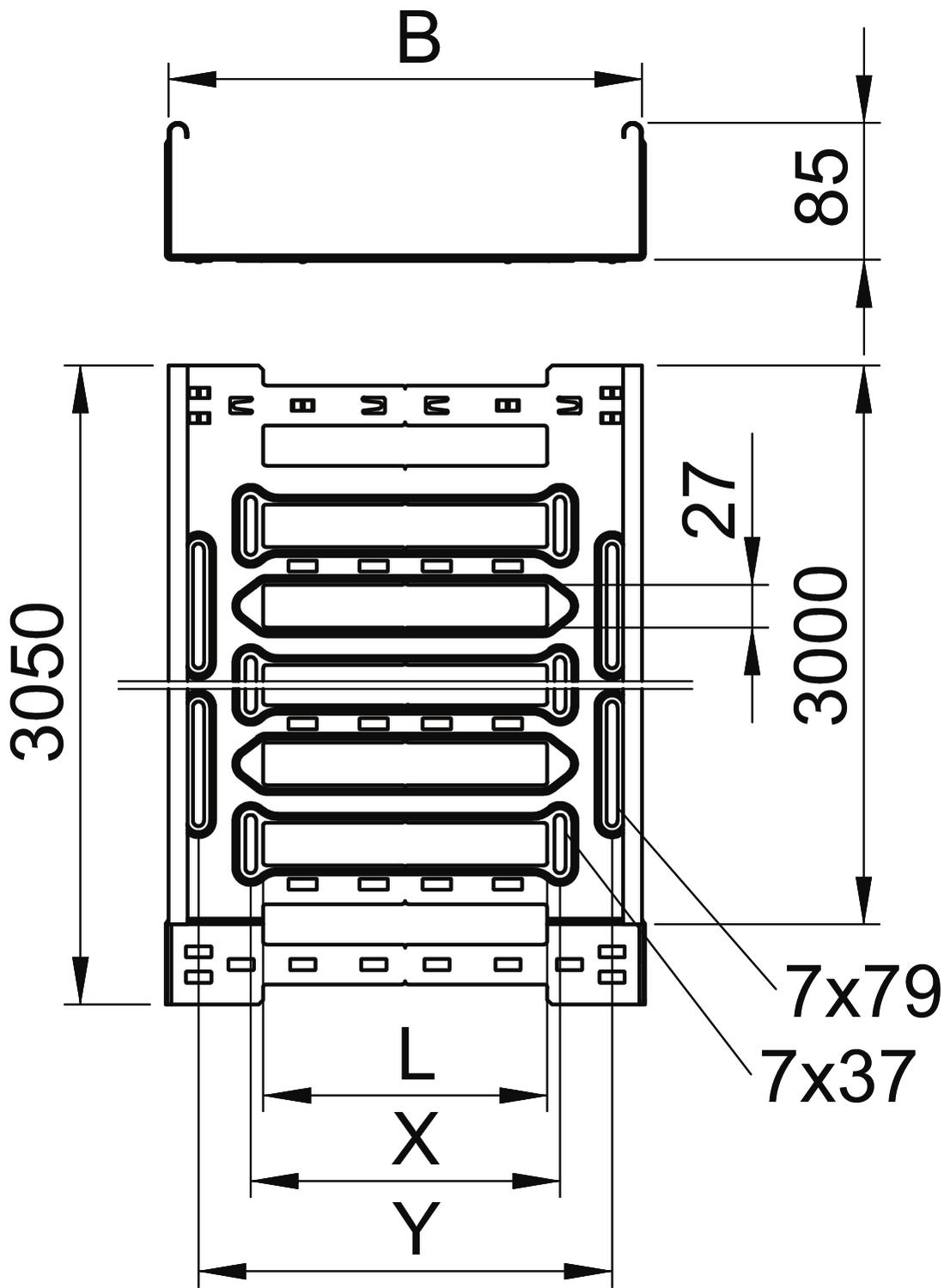

Koko	85x100x3050
Korkeus	85 mm
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	1 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs
Mitta B	100 mm
Mitta L	30 mm
Mitta y	62 mm

NATO - reikäkuva	ei
NEMA-kuormaluokka	8A
Palonkestävyys	ei
Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
Pituus	3050 mm
Pohjamitta	100 mm
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Tukiväli 1,5 m	1,7 kN/m
Tukiväli 2,0 m	1,35 kN/m
Tukiväli 2,5 m	1 kN/m
Väri	sinkki

Tekniset tiedot

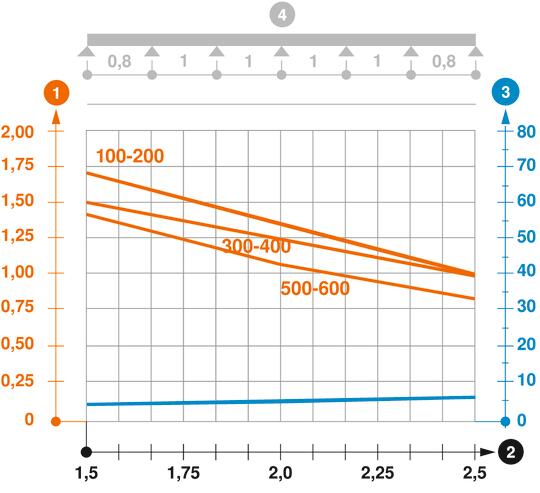

Kuormituskaavio, levyhylly tyyppi MKSM 85

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059084	m	3 m

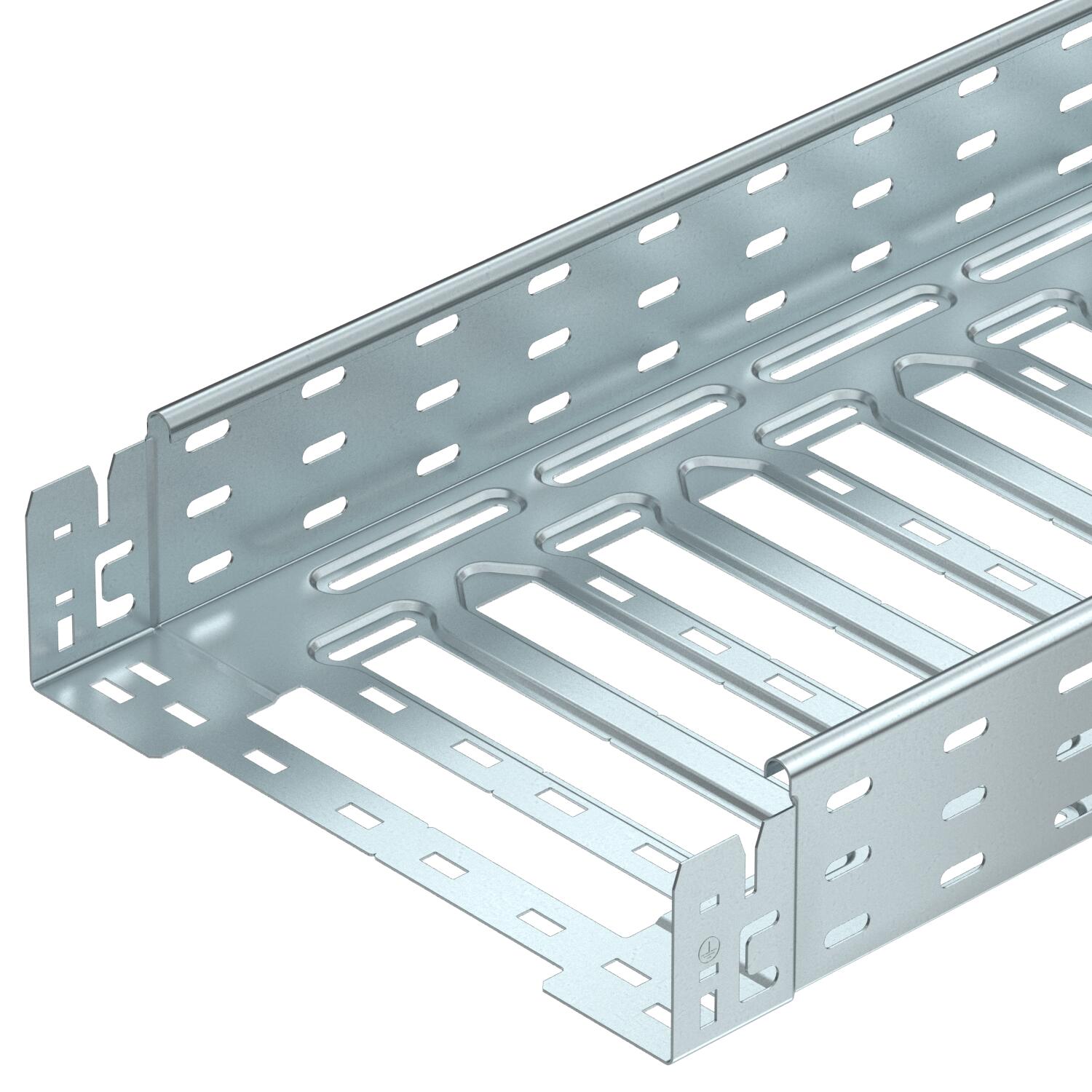

MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059090	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö

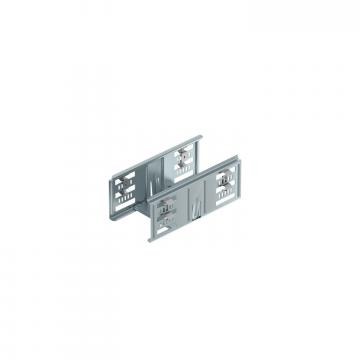

Jatkokappalesarja Magic FS	KTSMV 810 FS	-----	6069002	Kappale	1 Kappale
Kansi kääntösalvoilla FF	DRL 100 FS	1462851	6052096	m	3 m
Väliseinä 85 FS	TSG 85 FS	-----	6062114	m	3 m
