Levyhylly MKS-Magic® 85 rei'ittämätön FT 3050 | 500 | 85 | 1 | ei | sinkki | teräs | = upottamalla kuumasinkitty
morepic-1 morepic-2 video-1

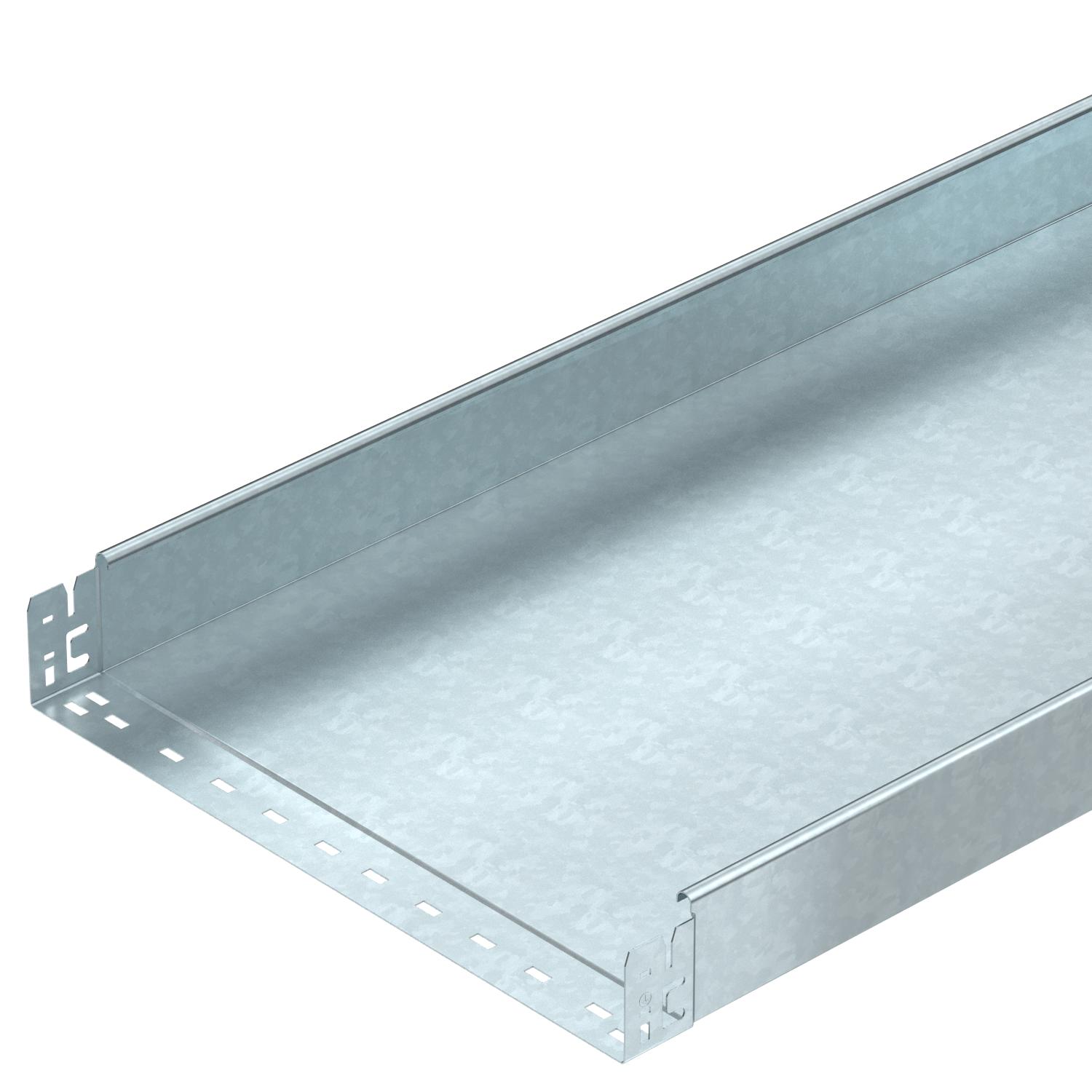

Levyhylly MKS-Magic® 85 rei'ittämätön FT

Tuotenro 6059335 | EAN-numero 4012195831747

3050 mm
85 mm
1 mm
ei
sinkki
teräs
= upottamalla kuumasinkitty
Tuotteen kuvaus
Tuotteen kuvaus
Rei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa ei
CO₂-jalanjälki (GWP) kehdosta portille 13,1488 kg CO₂e / 1 Metri
Hyötypituus 3000 mm
Hyötypoikkipinta 42300 mm²
Hyötypoikkipinta 423 cm²
Kaapelihyllyjen jatkokappaletyyppi Painolukitus
Kannella ei
Koko 85x500x3050
Korkeus 85 mm
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 1 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 500 mm
NATO - reikäkuva ei
Palonkestävyys ei
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3050 mm
Pohjamitta 500 mm
Ruostumaton teräs, peitattu ei
Sivurei'itys ei
Tukiväli 1,5 m 1,75 kN/m
Tukiväli 1,75 m 1,4 kN/m
Tukiväli 2,0 m 1,1 kN/m
Tukiväli 2,5 m 0,5 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSMU 85

Kuormituskaavio, levyhylly tyyppi MKSMU 85
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Levyn paksuus Palonkestävyys Väri Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
MKSMU 810 FT 3050 mm 100 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059325
3 m
MKSMU 820 FT 3050 mm 200 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059329
3 m
MKSMU 830 FT 3050 mm 300 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059331
3 m
MKSMU 840 FT 3050 mm 400 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059333
3 m
MKSMU 850 FT 3050 mm 500 mm 85 mm 1 mm ei sinkki teräs = upottamalla kuumasinkitty 6059335
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla FT Kansi kääntösalvoilla FT DRL 500 FT 6051448
3 m

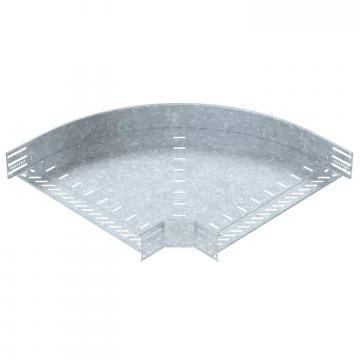

90° kulmakappale 85 FT 90° kulmakappale 85 FT RB 90 850 FT 6036720
1 Kappale
Kansi kääntösalvoilla DD Kansi kääntösalvoilla DD DRL 500 DD 6052718
3 m
Väliseinä 85 DD Väliseinä 85 DD TSG 85 DD 6062331
3 m
