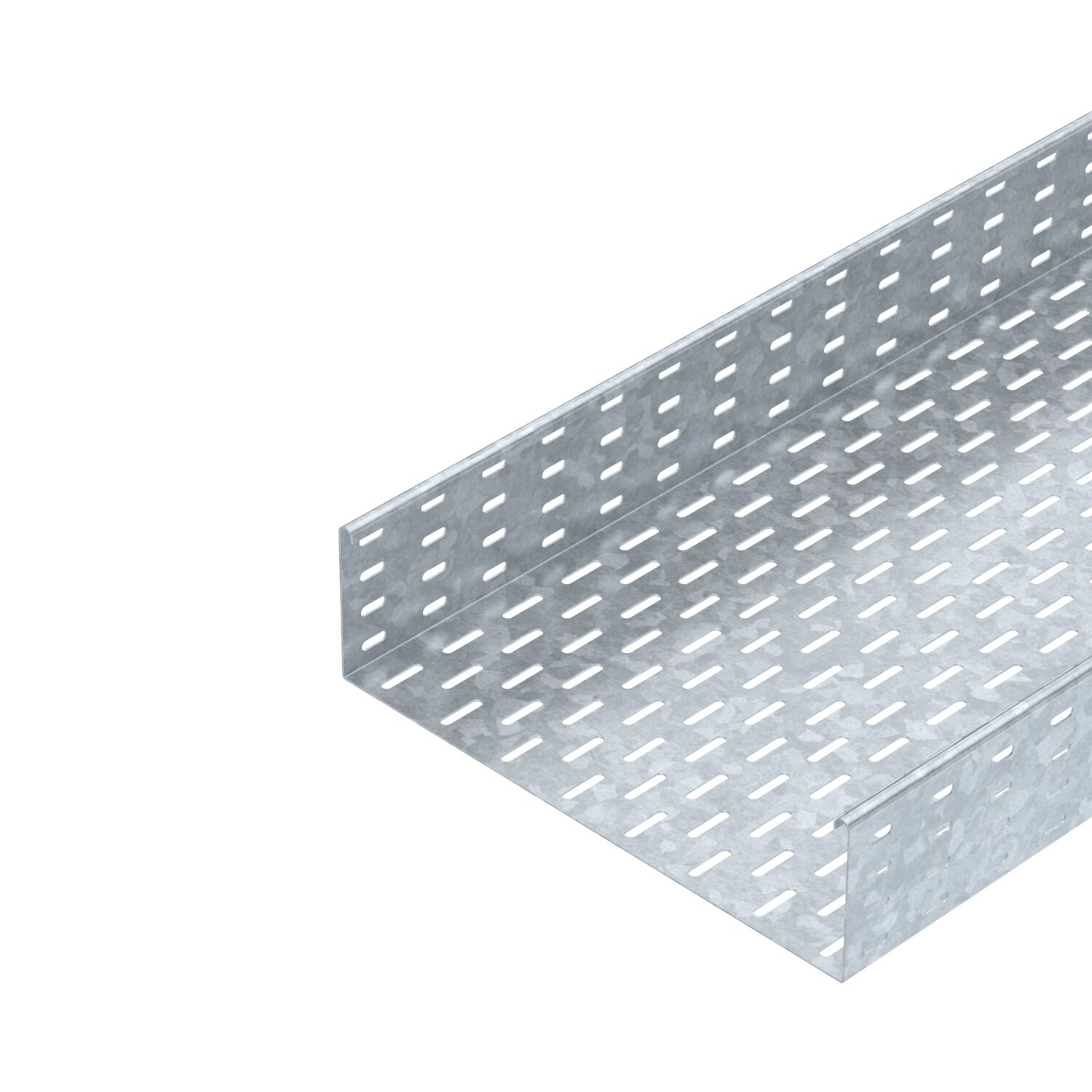

Levyhylly SKS 110 FT

Tuotenro 6061672 | EAN-numero 4012196062713

3000 mm
1,5 mm
ei
teräs
= upottamalla kuumasinkitty
Tuotteen kuvaus
Tuotteen kuvaus
SKS 110 = levyhyllyt, raskas malli, sivumitalla 110 mm.
Sähkömagneettinen suojaus ilman kantta 20 dB, kannella 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa kyllä
CO₂-jalanjälki (GWP) kehdosta portille 16,7571 kg CO₂e / 1 Metri
Hyötypoikkipinta 43800 mm²
Hyötypoikkipinta 438 cm²
Kaapelihyllyjen jatkokappaletyyppi ruuvattu
Kannella ei

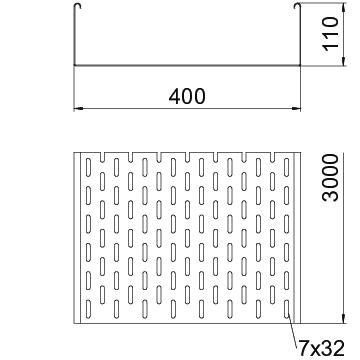

Koko 110x400x3000
Korkeus 110 mm
Korkeus 4 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 0,06 in
Levyn paksuus 1,5 mm
Liittimen malli ilman jatkokappaletta
Maß W 400 mm
Materiaali teräs
Mitat 110 x 400
NATO - reikäkuva ei
Palonkestävyys ei
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pituus 10 ft
Pohjamitta 400 mm
Pohjamitta 16 in
Ruostumaton teräs, peitattu ei
Sivurei'itys kyllä
Tukiväli 1,5 m 3 kN/m
Tukiväli 2,0 m 2,4 kN/m
Tukiväli 2,5 m 1,76 kN/m
Tukiväli 3,0 m 1,2 kN/m
Tukiväli 3,5 m 0,84 kN/m
Tukiväli 4,0 m 0,8 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi SKS 110

Kuormituskaavio, levyhylly tyyppi SKS 110
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Levyn paksuus Palonkestävyys Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
SKS 130 FT 3000 mm 300 mm 1,5 mm ei teräs = upottamalla kuumasinkitty 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm ei teräs = upottamalla kuumasinkitty 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm ei teräs = upottamalla kuumasinkitty 6061702
3 m
SKS 155 FT 3000 mm 550 mm 1,5 mm ei teräs = upottamalla kuumasinkitty 6061729
3 m
SKS 160 FT 3000 mm 600 mm 1,5 mm ei teräs = upottamalla kuumasinkitty 6061733
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale 110 FT Jatkokappale 110 FT RLVL 110 FT 6067913
10 Kappale
Jatkosuoja DD Jatkosuoja DD SSLB 400 DD 7070322
20 Kappale
Kansi kääntösalvoilla FT Kansi kääntösalvoilla FT DRL 400 FT 6051413
3 m

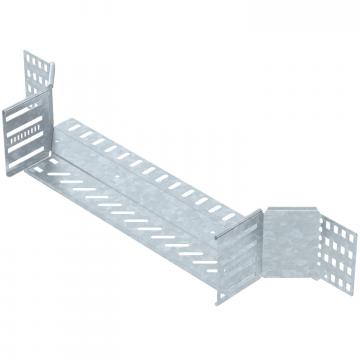

T-kappale 110 FT T-kappale 110 FT RAA 140 FT 6042259
1 Kappale
Kansi kääntösalvoilla DD Kansi kääntösalvoilla DD DRL 400 DD 6052715
3 m
Väliseinä 110 DD Väliseinä 110 DD TSG 110 DD 6062335
3 m
