Levyhylly SKS-Magic® 60 rei'ittämätön FS 3050 | 100 | 60 | 1,5 | ei | sinkki | teräs | nauhakuumasinkitty
morepic-1 morepic-2 video-1

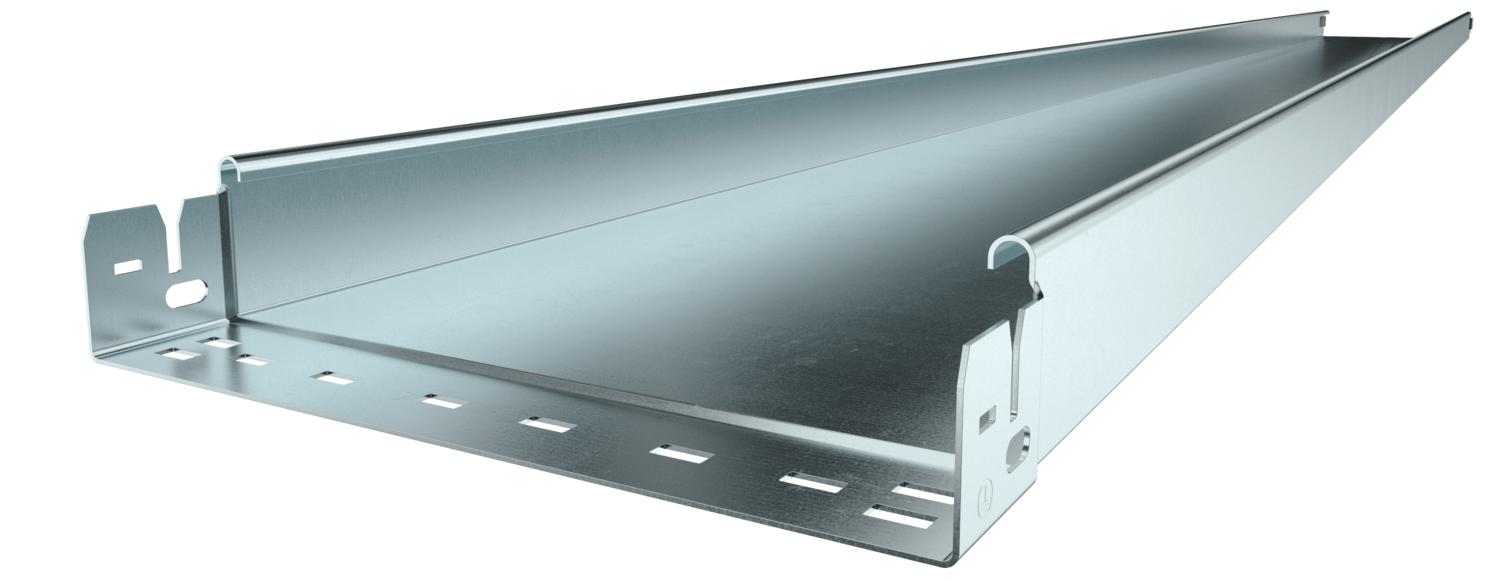

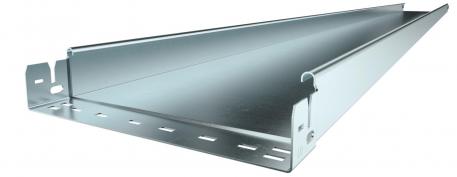

Levyhylly SKS-Magic® 60 rei'ittämätön FS

Tuotenro 6059688 | EAN-numero 4012195829843

3050 mm
60 mm
1,5 mm
ei
sinkki
teräs
nauhakuumasinkitty
Tuotteen kuvaus
Tuotteen kuvaus
Rei'ittämätön levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa ei
CO₂-jalanjälki (GWP) kehdosta portille 6,6966 kg CO₂e / 1 Metri
Hyötypituus 3000 mm
Hyötypoikkipinta 5800 mm²
Hyötypoikkipinta 58 cm²
Kaapelihyllyjen jatkokappaletyyppi Painolukitus
Kannella ei

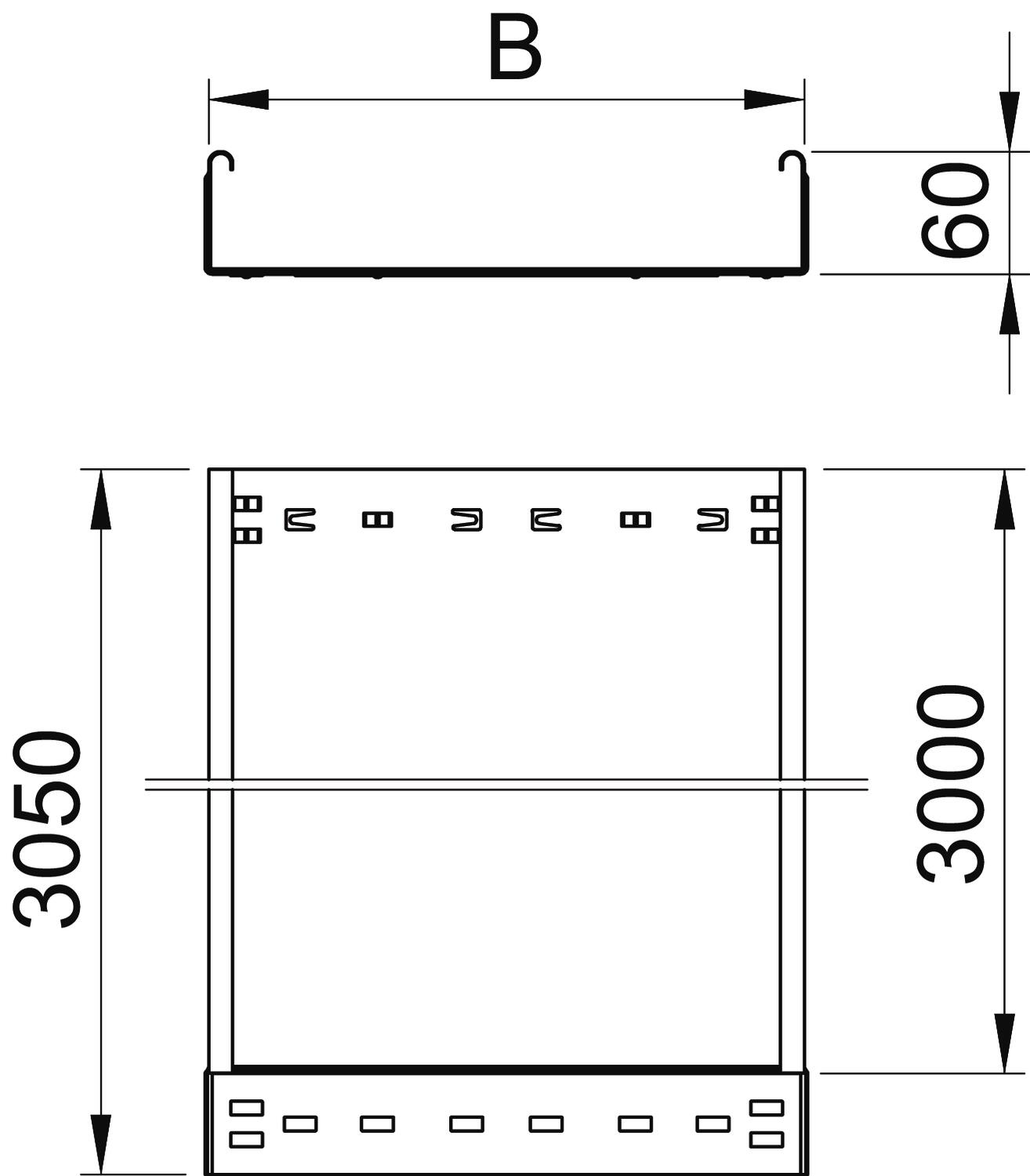

Koko 60x100x3050
Korkeus 60 mm
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 1,5 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 100 mm
NATO - reikäkuva ei
Palonkestävyys ei
Pinta nauhakuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3050 mm
Pohjamitta 100 mm
Ruostumaton teräs, peitattu ei
Sivurei'itys ei
Tukiväli 1,5 m 2,6 kN/m
Tukiväli 2,0 m 1,9 kN/m
Tukiväli 2,5 m 1,1 kN/m
Tukiväli 3,0 m 0,55 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi SKSMU 60

Kuormituskaavio, levyhylly tyyppi SKSMU 60
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Levyn paksuus Palonkestävyys Väri Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
SKSMU 610 FS 3050 mm 100 mm 60 mm 1,5 mm ei sinkki teräs nauhakuumasinkitty 6059688
3 m
SKSMU 620 FS 3050 mm 200 mm 60 mm 1,5 mm ei sinkki teräs nauhakuumasinkitty 6059692
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

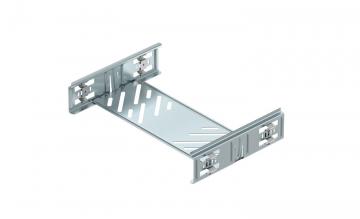

Jatkokappalesarja Magic® FS Jatkokappalesarja Magic® FS KTSMV 610 FS 1465180 6068914
1 Kappale
45° kulmakappale 60 FS 45° kulmakappale 60 FS RB 45 610 FS ----- 6036100
1 Kappale
90° kulmakappale 60 FS 90° kulmakappale 60 FS RB 90 610 FS 1415997 6036560
1 Kappale
Säädettävä kulmakappale 60 FS Säädettävä kulmakappale 60 FS RB W 610 FS ----- 6037100
1 Kappale
T-kappale 60 FS T-kappale 60 FS RAA 610 FS 1416020 6042111
1 Kappale
T-kappale 60 FS T-kappale 60 FS RT 610 FS 1415987 6038100
1 Kappale
X-kappale 60 FS X-kappale 60 FS RK 610 FS 1416023 7027311
1 Kappale
Kansi kääntösalvoilla FF Kansi kääntösalvoilla FF DRL 100 FS 1462851 6052096
3 m
Väliseinä 60 FS Väliseinä 60 FS TSG 60 FS 1464706 6062068
3 m
90° kulmakappale Magic 60 FS 90° kulmakappale Magic 60 FS RBM 90 610 FS 1462730 6041130
1 Kappale
