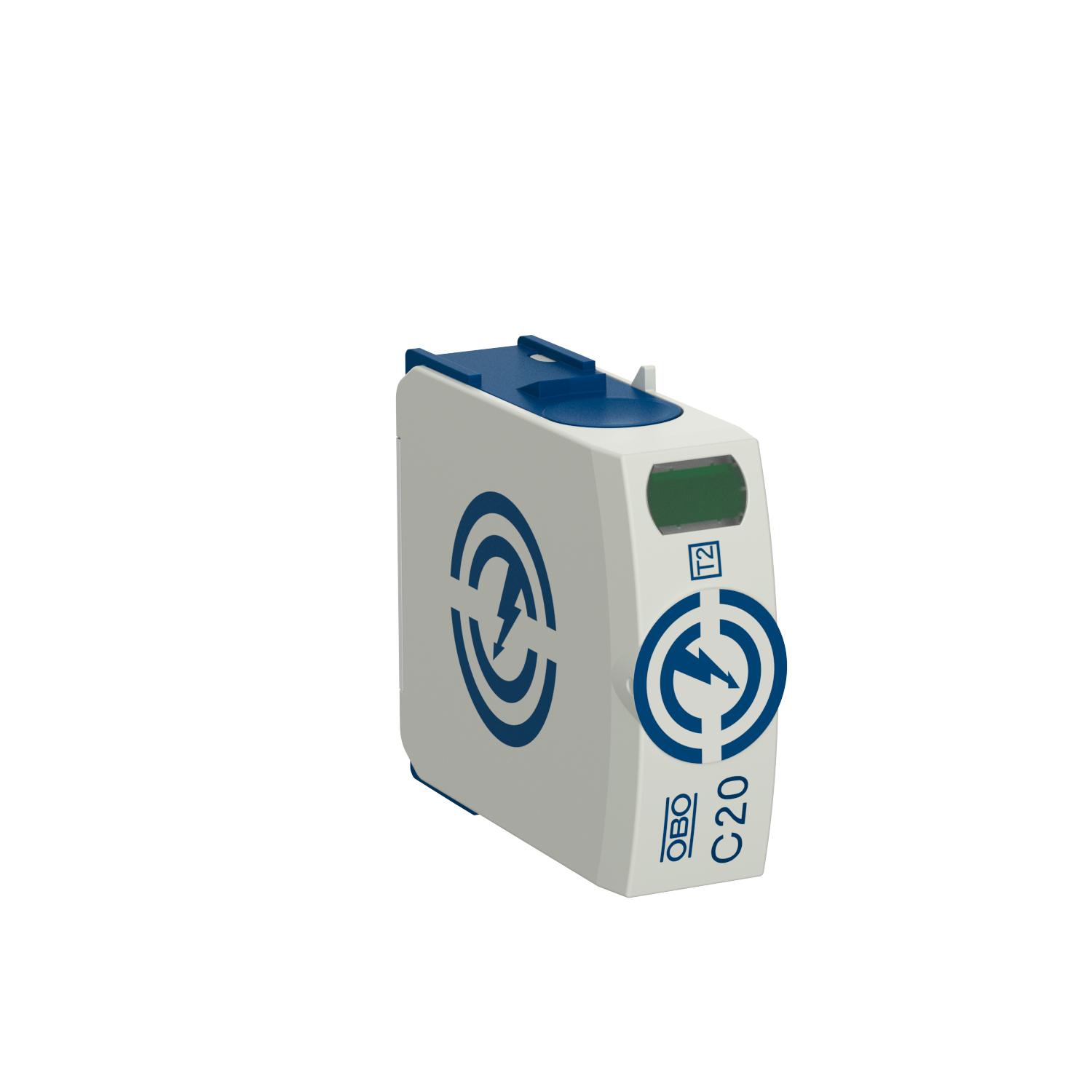

Moduuli C20 280 V

Tuotenro 5095600 | EAN-numero 4012196329694 | Sähkönro 3228501

Tuotenro / Tyyppi	5095600 / C20-0-255

Napojen malli	N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Moduuli, N-PE ylijännitesuoja tyyppi T2

• ylijännitesuojaukseen ja potentiaalintasaukseen IEC 60364-4-44 (VDE 0100-443) mukaan
• purkauskyky maks. 40 kA (8/20) napaa kohden suuritehoisten varistorien ansiosta • moduuli pistoliitännällä ja erotuslaitteella sekä optisella toimintatilailmoituksella • lukitustoiminto tärinäsuojalla ja jännitteen koodauksella • muovia UL 94 V-0 mukaan

Käyttö: Potentiaalintasaus ryhmä- ja alakeskuksissa.

Tekniset tiedot

Tekniset tiedot

Asennustapa	peruskoje
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	60 kA
Etähälytyskosketin	ei
Hyväksynnät	VDE
Integroitu sulake	ei
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	4 Nm
Koko	255V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0
Kytkentäteho AC	230 V; 0,5 A

Kytkentäteho DC	230 V; 0,1 A / 75 V; 0,5 A
Merkinanto laitteessa	optinen
Napojen lukumäärä	1
Napojen malli	N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	20 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	40 kA
Oikosulkuvirran kestävä	kyllä
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
SPD UL 1449 mukaan	Tyyppi 4
Tarkastusluokka tyyppi 2	kyllä
TOV-jännite [L-PE] – sietotila – 200 ms	1200 V
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkon muoto	muu
