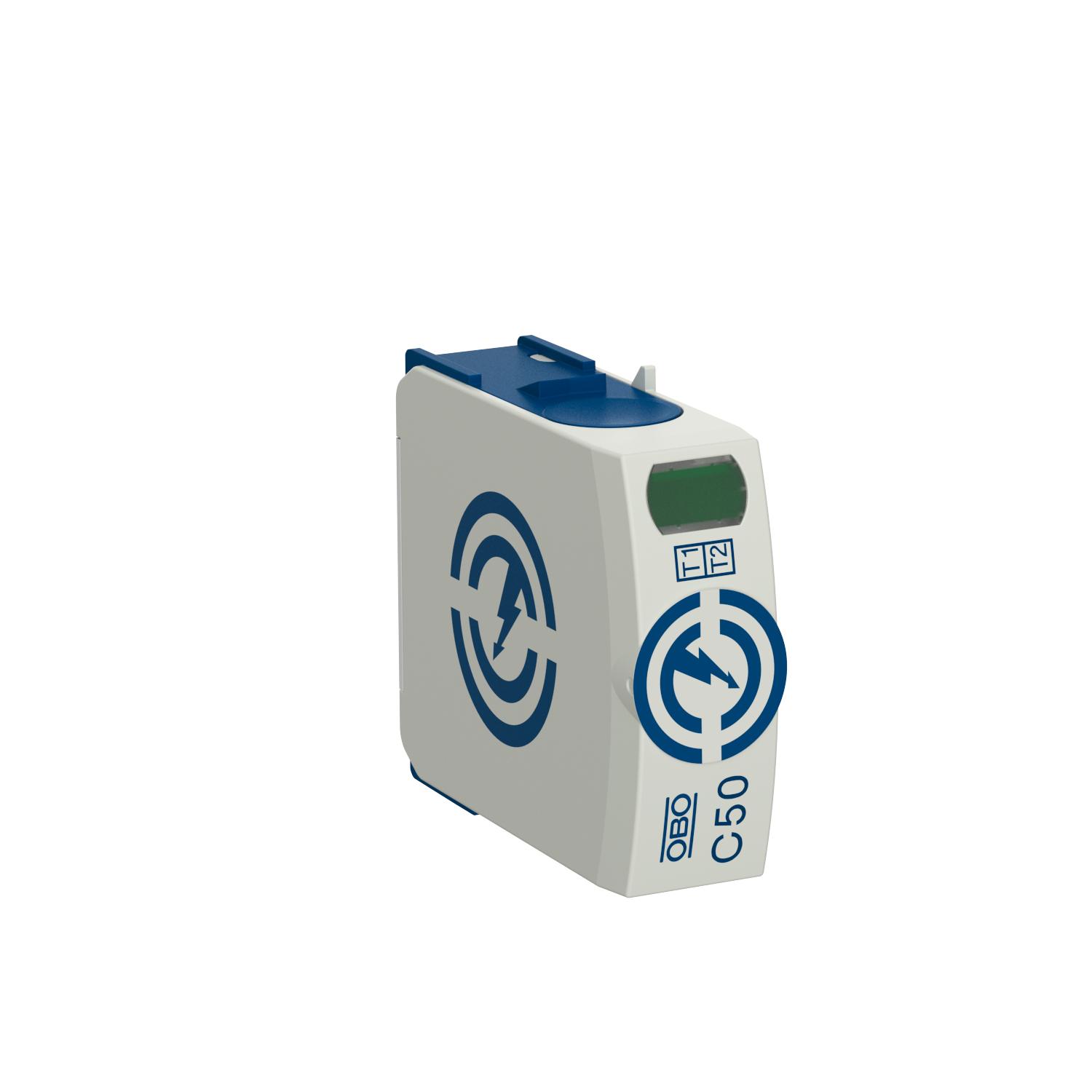

Moduuli NPE-C50

Tuotenro 5095609 | EAN-numero 4012196337620 | Sähkönro 3228504

Tuotenro / Tyyppi	5095609 / C50-0-255

Napojen malli	N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Moduuli NPE, salama- ja ylijännitesuoja tyyppi T1+T2
• salamaylijännitesuojaukseen IEC 62305 (VDE 0185-305) mukaan
• salamavirran purkauskyky maks. 50 kA (10/350) yhteensä • moduuli pistoliitännällä ja erotuslaitteella sekä toimintatilan osoituksella • lukitustoiminto tärinäsuojalla ja jännitteen koodauksella • muovi UL 94 V-0 mukaan

* Täydellinen = ylä- ja kantaosa

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs) [N-PE]	80 kA
Etähälytyskosketin	ei
Hyväksynnät	VDE
Integroitu sulake	ei
Jälkivirran sammutuskyky (eff) [N-PE]	0,1 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	2 AWG
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	4 Nm
Koko	255V
Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0
Merkinanto laitteessa	optinen
Napojen lukumäärä	1
Napojen malli	N/PE
Nimellispurkausvirta (8/20 µs)	30 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	50 kA
Salamasyöksyvirta (10/350 μs)	50 kA
Salamasyöksyvirta (10/350) [yhteensä]	50 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
SPD UL 1449 mukaan	Tyyppi 4
TOV-jännite [L-PE] – sietotila – 200 ms	1200 V
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
