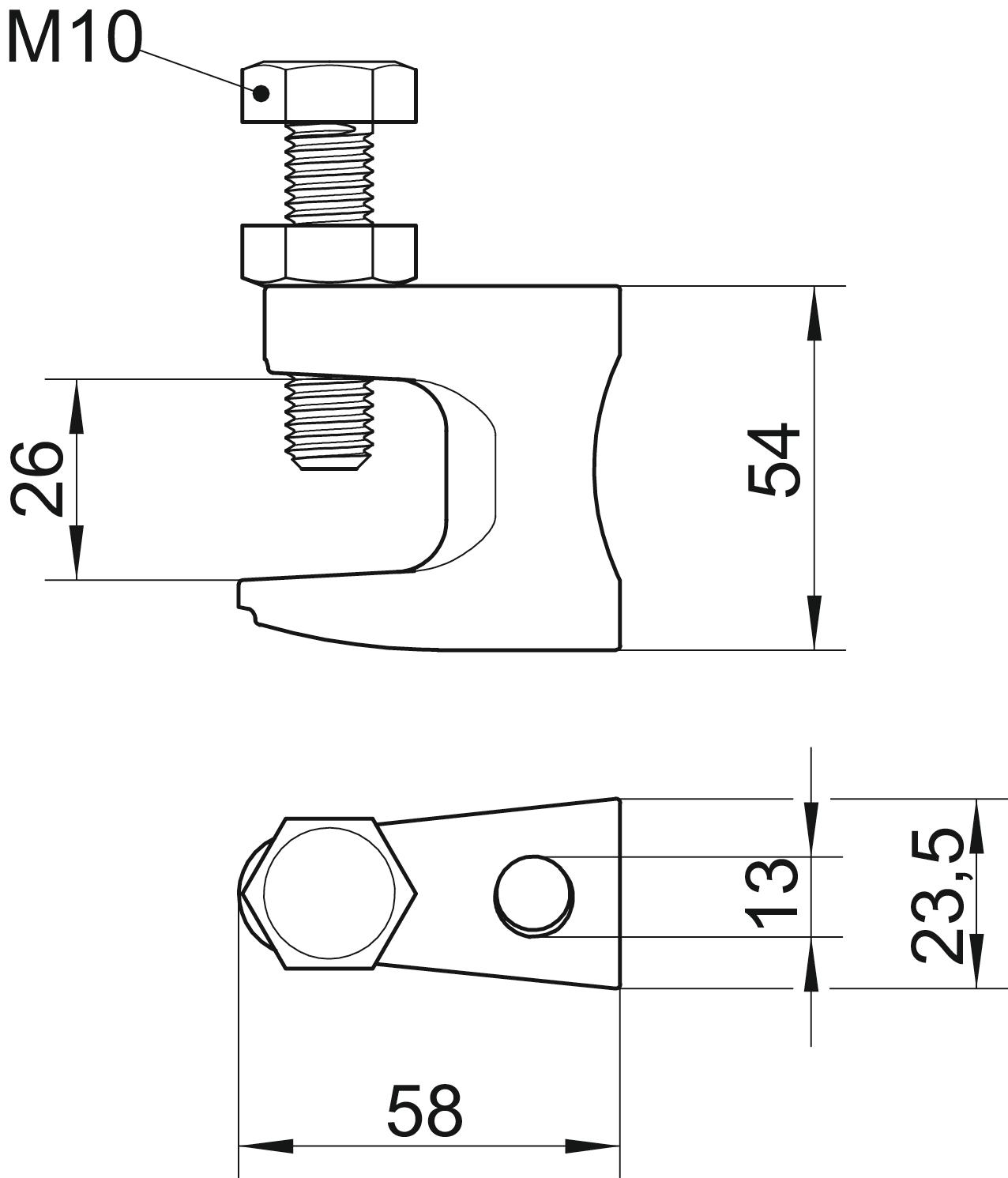

Palkkikiinnike läpireiällä 58 | 23,5 | 54 | | | | 26 | 13 | 3,5 | M10
morepic-1 morepic-2 video-1

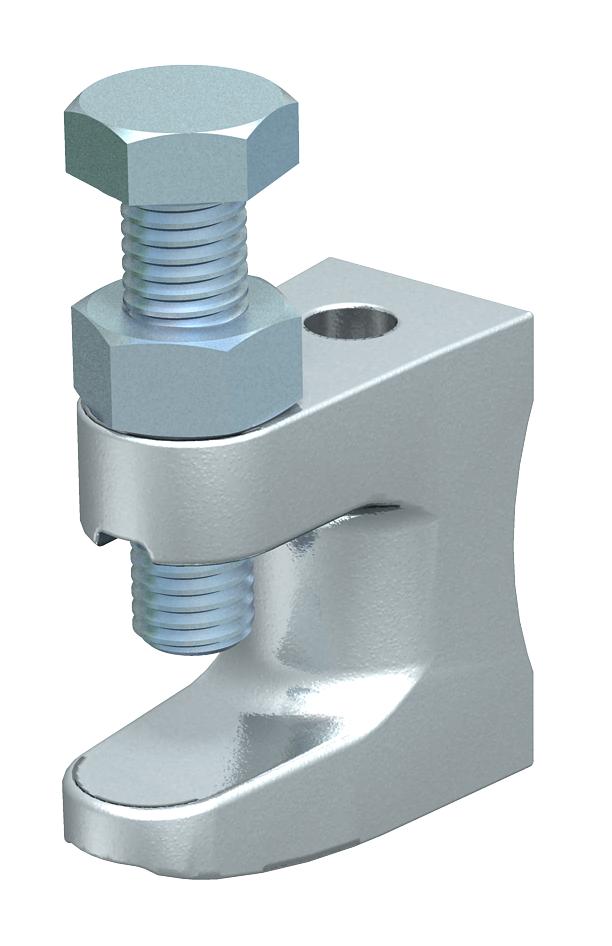

Palkkikiinnike läpireiällä

Tuotenro 1488031 | EAN-numero 4012195150978 | Sähkönro 1339803

Tuotteen kuvaus
Tuotteen kuvaus
Läpireiällä.

Enimmäiskiristysmomentti: 21 Nm
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

Kierre M10
Kierre metrinen 10
Kiinnityskappale, säädettävä ei
Kiinnitysreikä 13 mm
Kiinnitystapa ruuvia
Koko 0-26mm
Korkeus 54 mm
Laipan paksuus F maks. 26 mm
Liitäntätapa/-rakenneosa Reikä
Maks. Kiristysmomentti 21 Nm
Materiaali adusoitu valurauta
Mitta B 23,5 mm
Mitta D 13 mm
Mitta F 26 mm
Mitta G (mm) M10
Mitta H 54 mm
Mitta L 58 mm
Murtokuorma 3,5 kN
Pituus 58 mm
Pohjamitta 23,5 mm
Saranoitu ei
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Laipan paksuus F maks. Kiinnitysreikä Murtokuorma Kierre Sähkönro Tuotenro Määrä pienin myyntiyksikkö
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1339801 1488015
50 Kappale
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1339802 1488023
50 Kappale
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1339803 1488031
25 Kappale
Lataukset

Lataus

EU-vaatimustenmukaisuusvakuutus FL 3 TG / 1488031 , 0.06MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus FL 3 TG / 1488031 , 0.12MB , pdf
Lataus
RoHS Vaatimustenmukaisuusvakuutus FL 3 TG / 1488031 , 0.12MB , pdf
Lataus

FL 3 TG / 1488031
