Perussuoja parikaapelijärjestelmille HF-sovelluksilla 120 V 2 | 120 | 170 | Liitin

Perussuoja parikaapelijärjestelmille HF-sovelluksilla 120 V

Tuotenro 5097976 | EAN-numero 4012195578277 | Sähkönro 5808068

Tuotenro / Tyyppi	5097976 / TKS-B

Napojen lukumäärä	2

Korkein jatkuva jännite AC	120 V

Korkein jatkuva jännite DC	170 V

Liittimet	Liitin

Tuotteen kuvaus

Tuotteen kuvaus

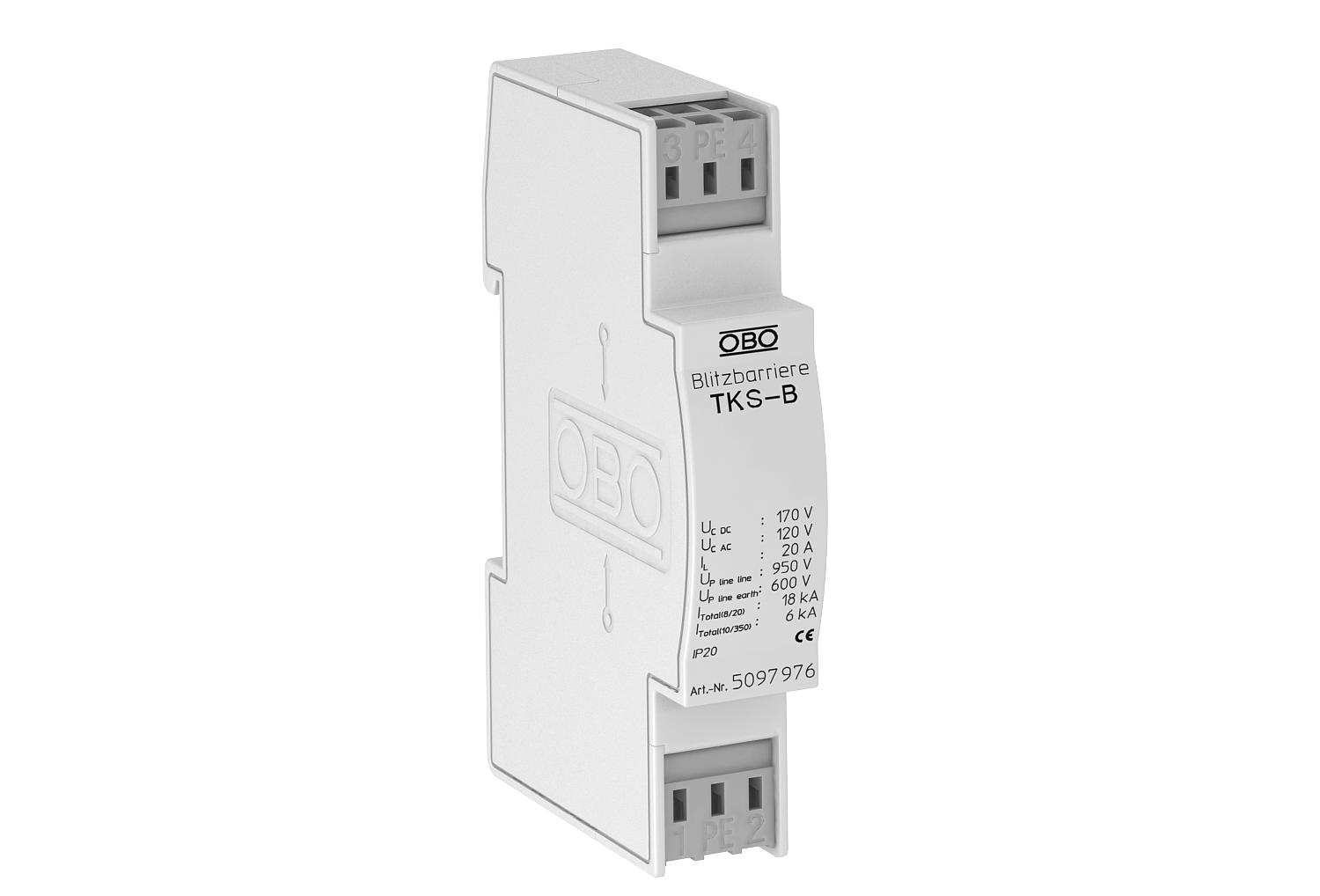

TKS-B: Ylijännitesuoja mittaus-, ohjaus- ja säätötekniikalle,telekommunikaatio sekä puhelinverkoille

• perussuoja salamasuojauksen potentiaalintasaukseen
• suuri pulssin purkauskyky 6 kA (10/350)
• helposti asennettavilla ruuvittomilla liittimillä

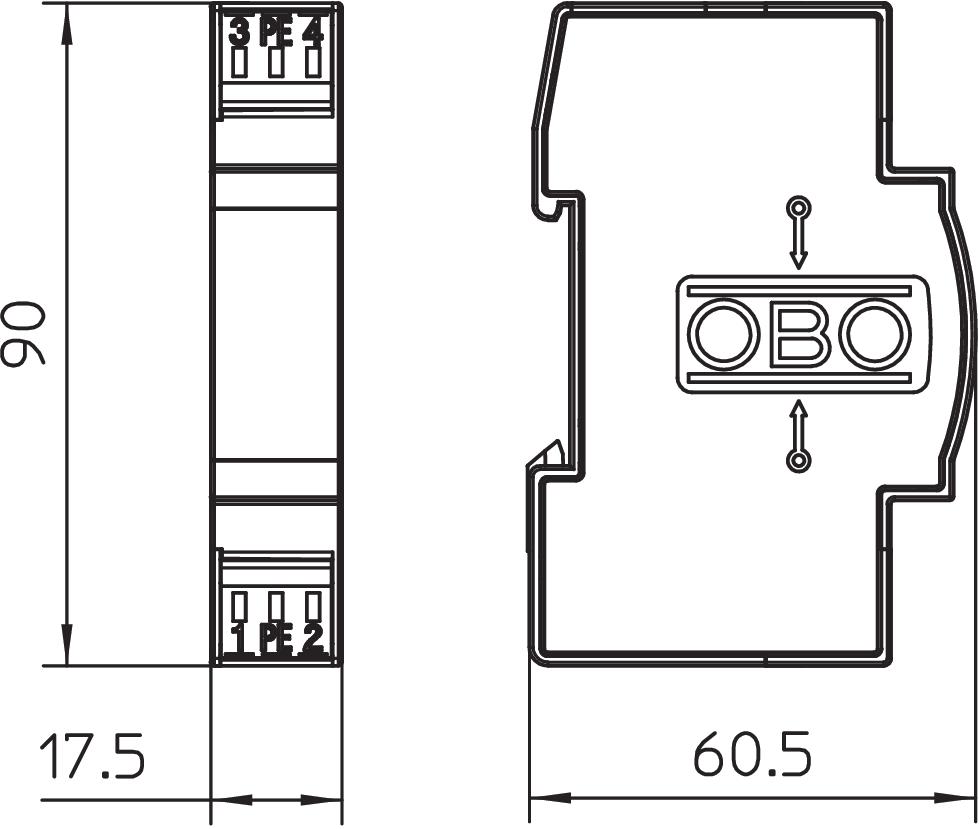

• tilaa säästävä 17,5 mm moduulileveys

Käyttö: Asennus 35 mm asennuskiskoissa kaikkiin tavallisiin kytkentäkoteloihin.

Tekniset tiedot

Tekniset tiedot

Eristysvastus	>1 GΩ
Jakoyksikkö TE (17,5 mm)	1
Kaapelin poikkipinta-ala, jäykkä maks.	2,5 mm²
Kaapelin poikkipinta-ala, jäykkä min.	0,14 mm²
Kaapelin poikkipinta-ala, joustava maks.	2,5 mm²
Kaapelin poikkipinta-ala, joustava min.	0,14 mm²
Kaapelin poikkipinta-ala, monilankainen maks.	2,5 mm²
Kaapelin poikkipinta-ala, monilankainen min.	0,14 mm²
Kapasitanssi (johdin-johdin)	<10 pF
Kapasitanssi (johdin-maa)	<10 pF
Kategorie	Tyyppi T1+T2 / D1+C2
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	120V AC
Kokonaispurkauskyky (10/350)	D1: 6 kA
Kokonaispurkauskyky (8/20)	18 kA
Korkein jatkuva jännite AC	120 V

Korkein jatkuva jännite DC	170 V
Kotelointiluokka	IP20
Liittimet	Liitin
LPZ	0→2
Maadoitus:	Liitäntäkaapeli
Napojen lukumäärä	2
Nimelliskuormitusvirta AC	14 A
Nimelliskuormitusvirta DC	20 A
Rajataajuus	250 MHz
SPD standardin IEC 61643-21 mukaan	Luokka I+II / D1+C2
Suojan liitäntä	ei
Suojaustaso johdin - johdin	<950 V
Suojaustaso johdin - maa	<600 V
Syöksyvirran kestävyys johdin - johdin	C2: 18 kV / 9 kA
Syöksyvirran kestävyys johdin - maa	C2: 18 kV / 9 kA
Tarkastusstandardi	IEC 61643-21
Väliinkytkentävaimennus (insertion loss)	3 dB @ 250 MHz dB
