Pistorasiapyväsprofiili, tyyppi ISS160160IP4 4000
morepic-1 morepic-2

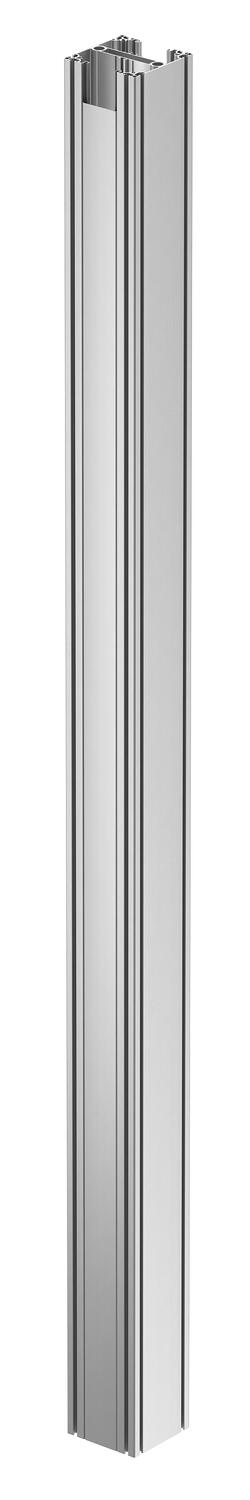

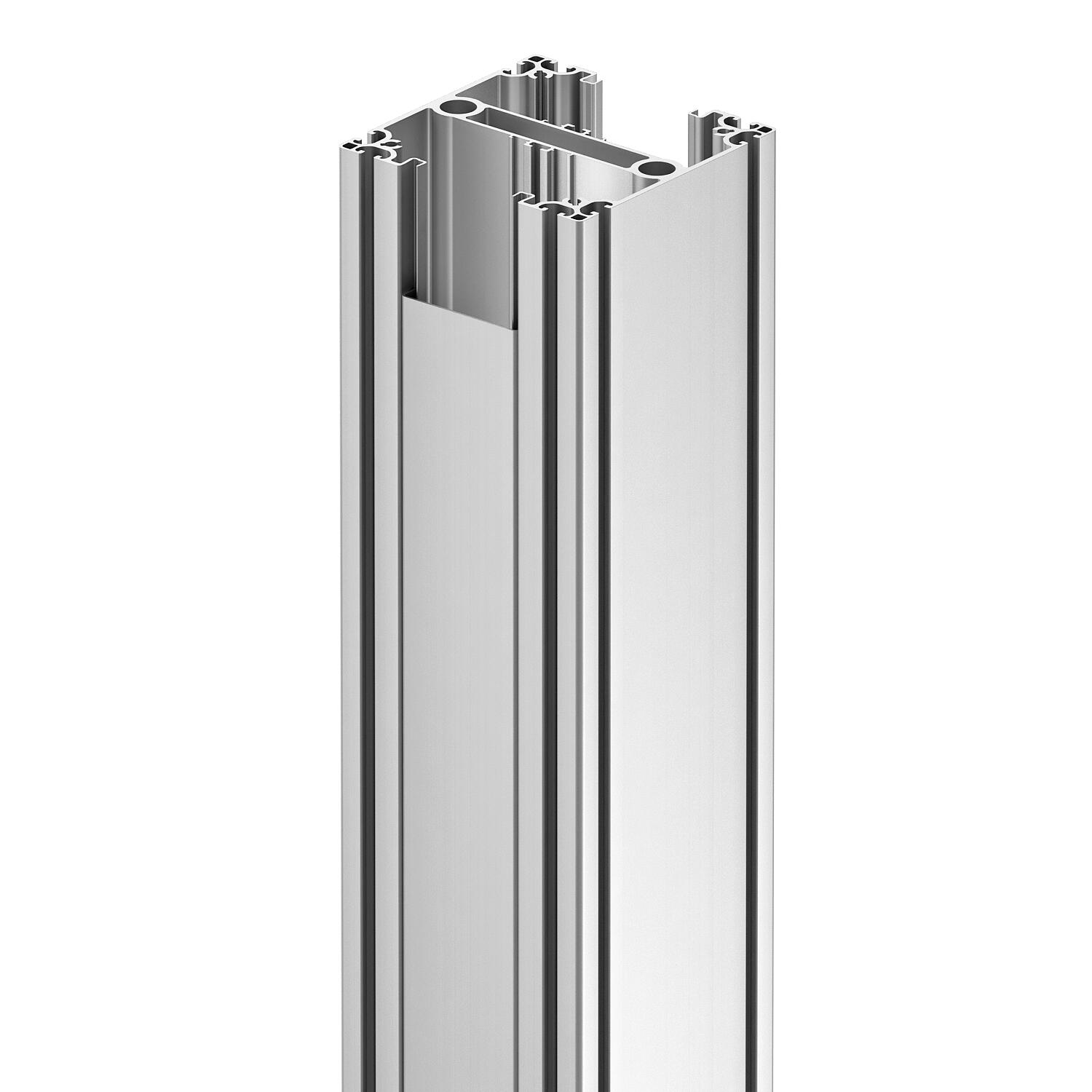

Pistorasiapyväsprofiili, tyyppi ISS160160IP4

Tuotenro 6290404 | EAN-numero 4012196191468

6290404 / ISS160160IP4 EL
4000 mm
Tuotteen kuvaus
Tuotteen kuvaus

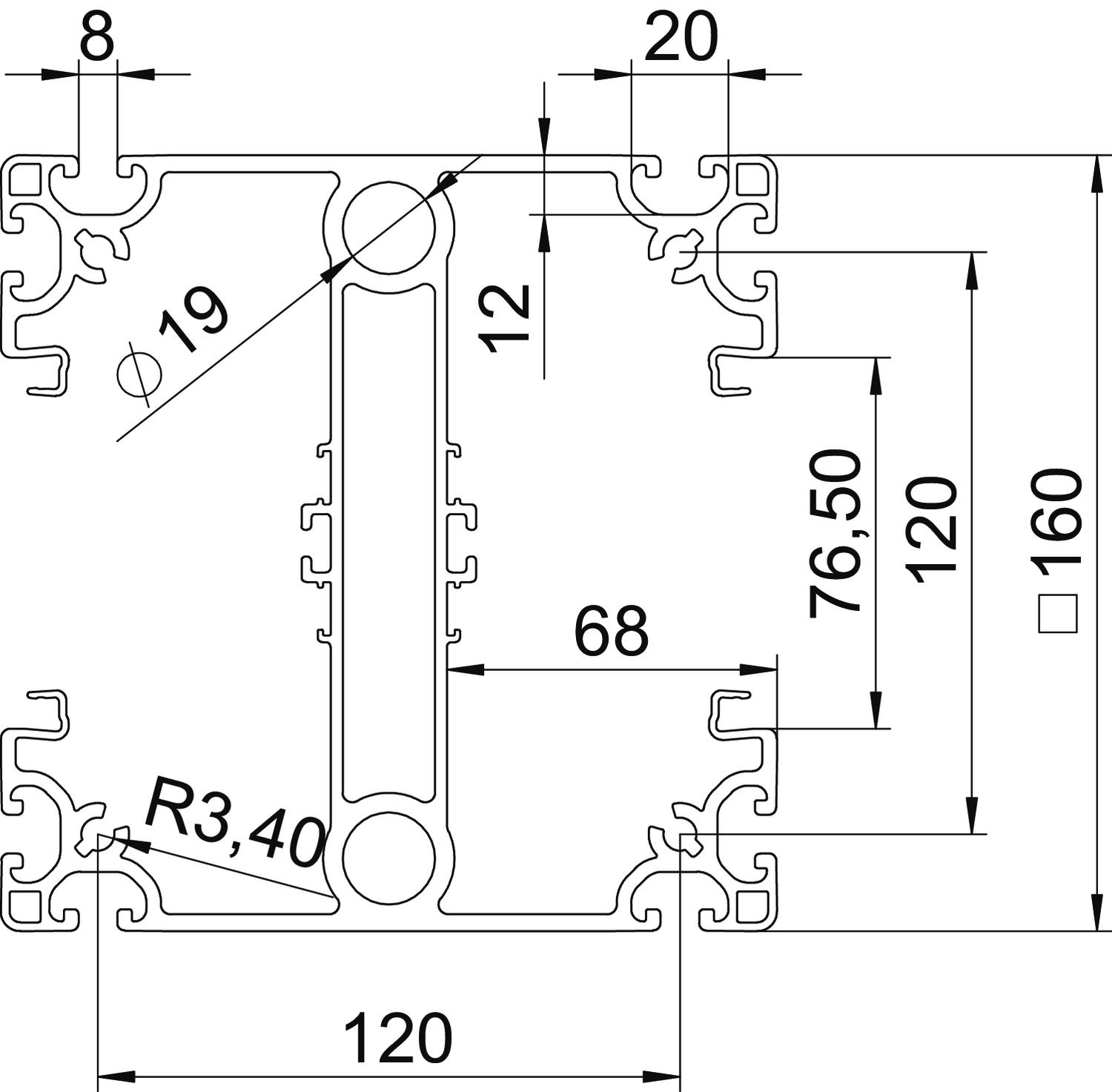

ISS pistorasiapylväs tuotantolaitosten työpisteisiin. Vankkarakenteisessa anodisoidussa alumiiniprofiilissa on kahdella vastakkaisella puolella 76,5 mm kansiaukot sarjan 71GD edestä lukkiutuvien kojerasioiden tai sarjan 71MT asennuskehysten asentamiseen. Profiilin kaikilla neljällä sivulla on asennusura standardimitalla, nimellismitta 8, erilaisten lisätoimintojen laiteasennuksiin (asennuskiskot). Toimitukseen kuuluu pylväsprofiili sekä tarvittavat kannet kansiaukoilla ja pituuksilla 2000 mm sekä PE-pussi 20 kannen lisäkiinnikkeellä tyyppi RKV3V, kansien osapituuksien mahdollistamiseksi. Kahta profiilin sisällä olevaa suljettua kanavaa voidaan käyttää paineilman syöttämiseen.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennettavien kansien lukumäärä 2
Esikytketty ei
Halogeeniton kyllä
Jatkuva profiili kyllä
Kaapelin läpivienti ylös/alas
Kannen leveys 76,5 mm
Kattoasennus kyllä
Käyttöalueen lämpötila maks. 60 °C
Käyttöalueen lämpötila min. -25 °C
Kiinnitystapa Asennuslaippa
Koko 4000x160x160
Korkeus 160 mm
Kotelointiluokka IP30
Lattia-asennus kyllä
Malli kaksipuolinen
Materiaali alumiini
Osien lukumäärä 2 St.
Pinta anodisoitu
Pituus 4000 mm
Pohjamitta 160 mm
Pylvään korkeus min. 4000 mm
Pylvään muoto nelikulmainen
Säädettävä ei
Siirrettävä ei
Suojaustaso IK-koodi IK10
Väri alumiini
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Tuotenro Määrä pienin myyntiyksikkö
ISS160160IP4 EL 4000 mm 6290404
1 Kappale
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kojerasia 71GD6, 1-osainen Kojerasia 71GD6, 1-osainen 71GD6 1464394 6288610
5 Kappale
Kojerasia 71GD7-2, 2-osainen Kojerasia 71GD7-2, 2-osainen 71GD7-2 1418054 6288608
2 Kappale
Kanavan kansi alumiinia Kanavan kansi alumiinia GA-OTEL ----- 6279723
2 m
Kansikiinnike RKV3V Kansikiinnike RKV3V RKV3V 1464407 6288700
20 Kappale
Kattokiinnike pistorasiapylväälle Kattokiinnike pistorasiapylväälle ISS160160DB WA ----- 6290436
1 Kappale
Lattiakiinnike pistorasiapylvääseen Lattiakiinnike pistorasiapylvääseen ISS160160BP ----- 6290416
1 Kappale
Mekaaninen törmäyssuoja pistorasiapylväälle Mekaaninen törmäyssuoja pistorasiapylväälle ISS160160AS HRO ----- 6290423
1 Kappale
Liukukappale pistorasiapylväälle Liukukappale pistorasiapylväälle NS8 ST ----- 6290499
1 Kappale
Paineilmaliitännän asennuskappale pistorasiapylvääseen Paineilmaliitännän asennuskappale pistorasiapylvääseen ISS160160DLA ----- 6290495
1 Kappale
Maadoitusliitin Maadoitusliitin 8AWR 1464409 6288704
10 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä GK-TW70 Väliseinä GK-TW70 GK-TW70 1418880 6274900
2 m
Kiinnityskappale johtotieasennuksiin Kiinnityskappale johtotieasennuksiin ISS160160APKTS ----- 6290456
1 Kappale
