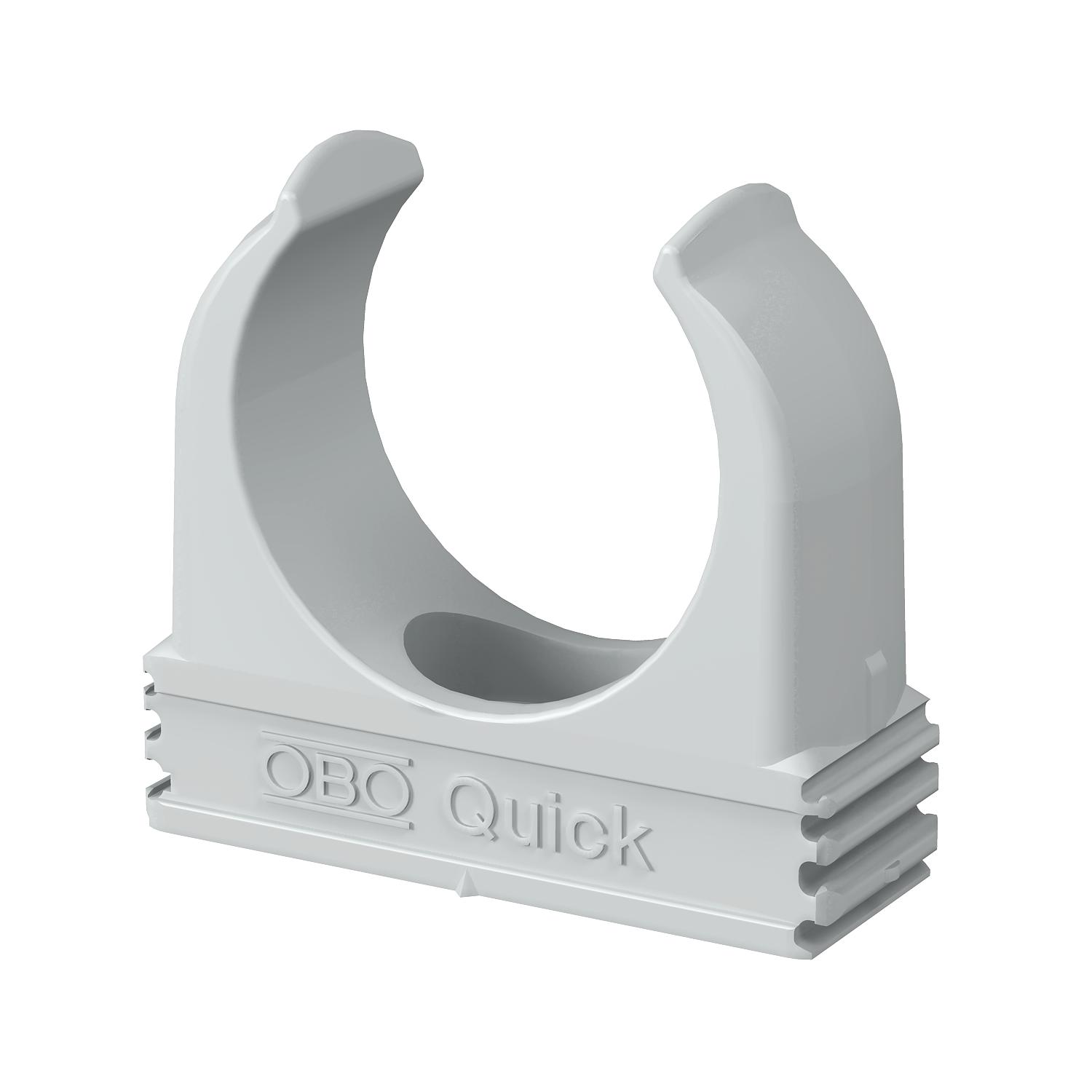

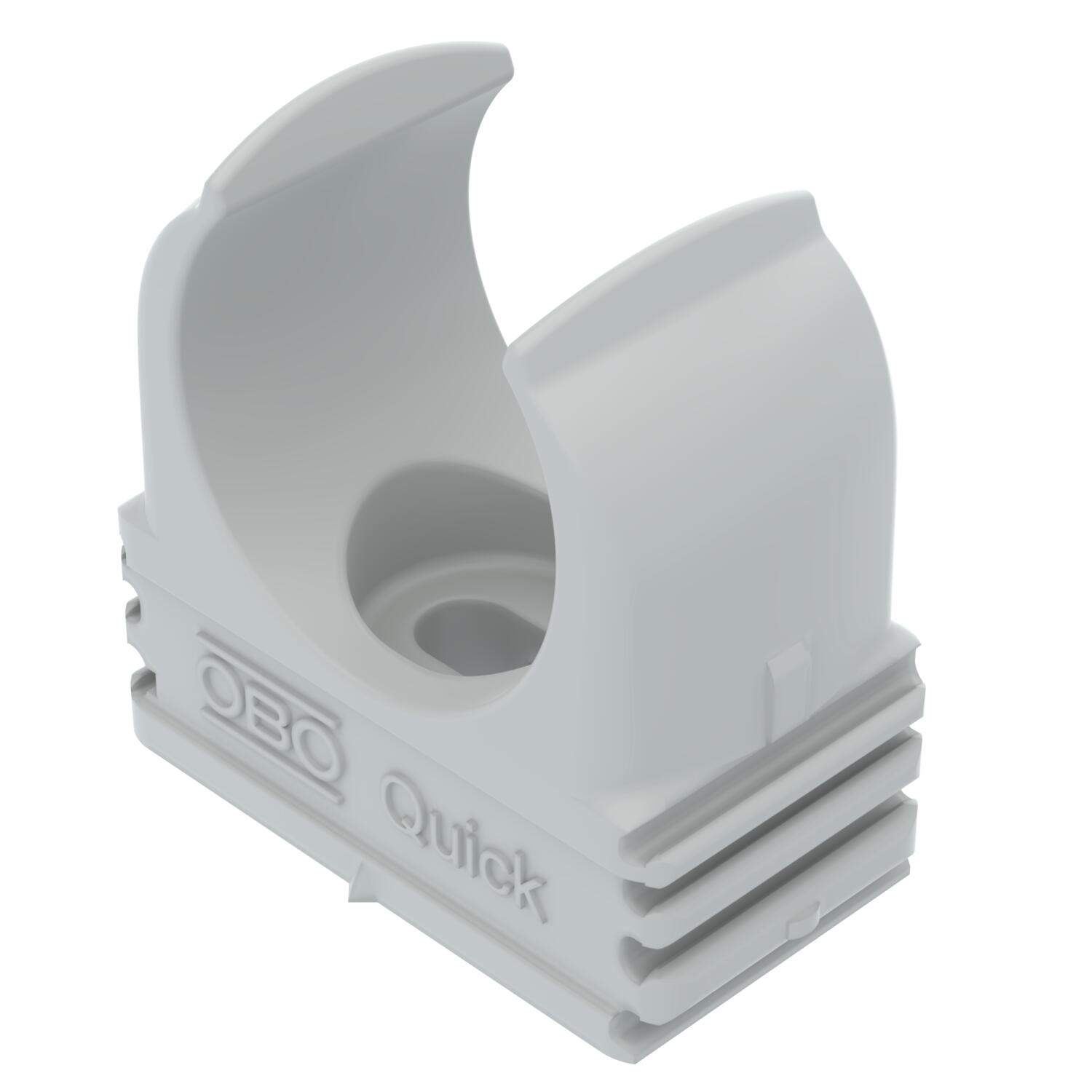

Putkikiinnike Quick, vaaleanharmaa
Tuotenro 2149010 | EAN-numero 4012195583936 | Sähkönro 1317360
- Tuotteen kuvaus
-
Tuotteen kuvaus
Putkikiinnike metristen teräspanssariputkien, kevyiden ja raskaiden eristysputkien sekä Quick-Pipe-asennusputkin kiinnittämiseen. Monipuoliset kiinnitysmahdollisuudet seiniin ja kattoihin sekä sisätiloissa että katetuilla ulkoalueilla. Pitkittäisreikä sivusuuntaista oikaisua varten, kun asennetaan puuruuveilla ja lyöntitulpilla. Putkien asennus ilman työkaluja. Voidaan asentaa rinnakkain myös OBOn Multi-Quick- tai starQuick-putkikiinnikkeillä. Koot M16-M32 voidaan kiinnittää kierteillä M6. Kiinnitysväli 50-60 cm, maks. vetoarvot F 20° C huonelämpötilassa, katso taulukko.
-
- Tekniset tiedot
-
Tekniset tiedot

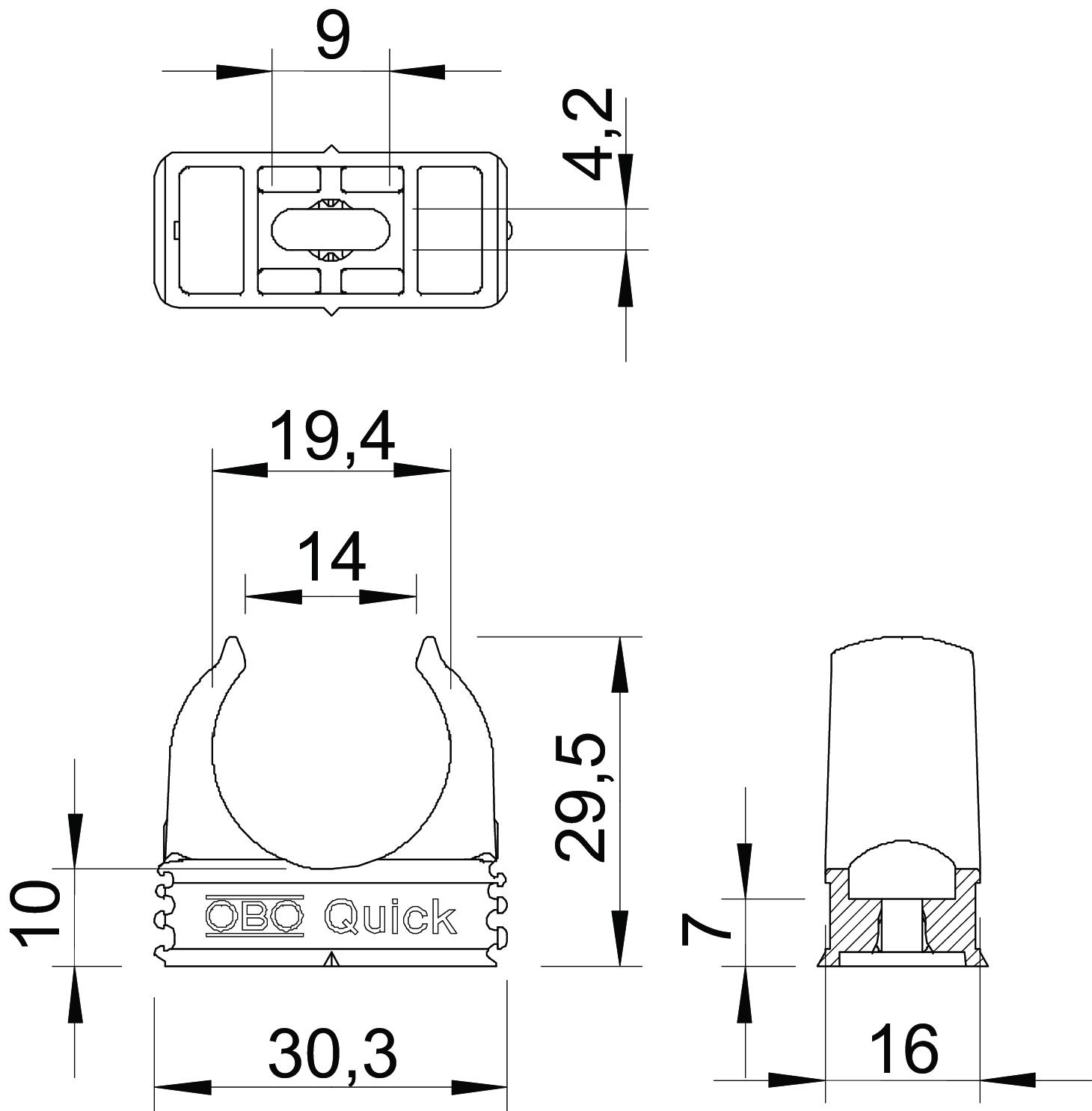

Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kiinnitysalue D maks. 20 mm Kiinnitysalue D min. 20 mm Kiinnitystapa Ruuvin reikä Koko M20 Materiaali polypropeeni Mitta A 30,3 mm Mitta B 16 mm Mitta C 14 mm Mitta D 19,4 mm Mitta E 9 mm Mitta F 4,2 mm Mitta h 10 mm Mitta H 29,5 mm Murtokuorma 0,09 kN Murtokuormitusarvot 75 N Nimelliskoko/teksti M20 Sisäkkeellä ei Suljettu ei Toisiinsa liitettävät kyllä UV-kestävä ei Väri vaaleanharmaa, RAL 7035 - Kaikki tyypit
