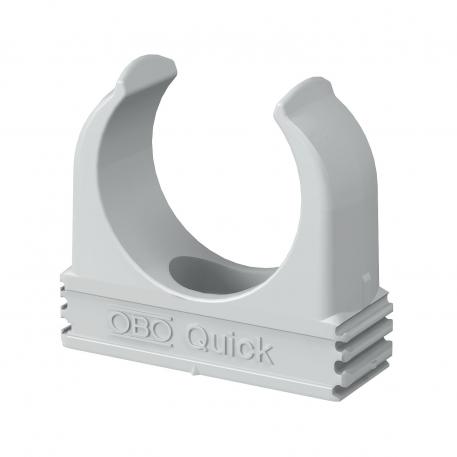

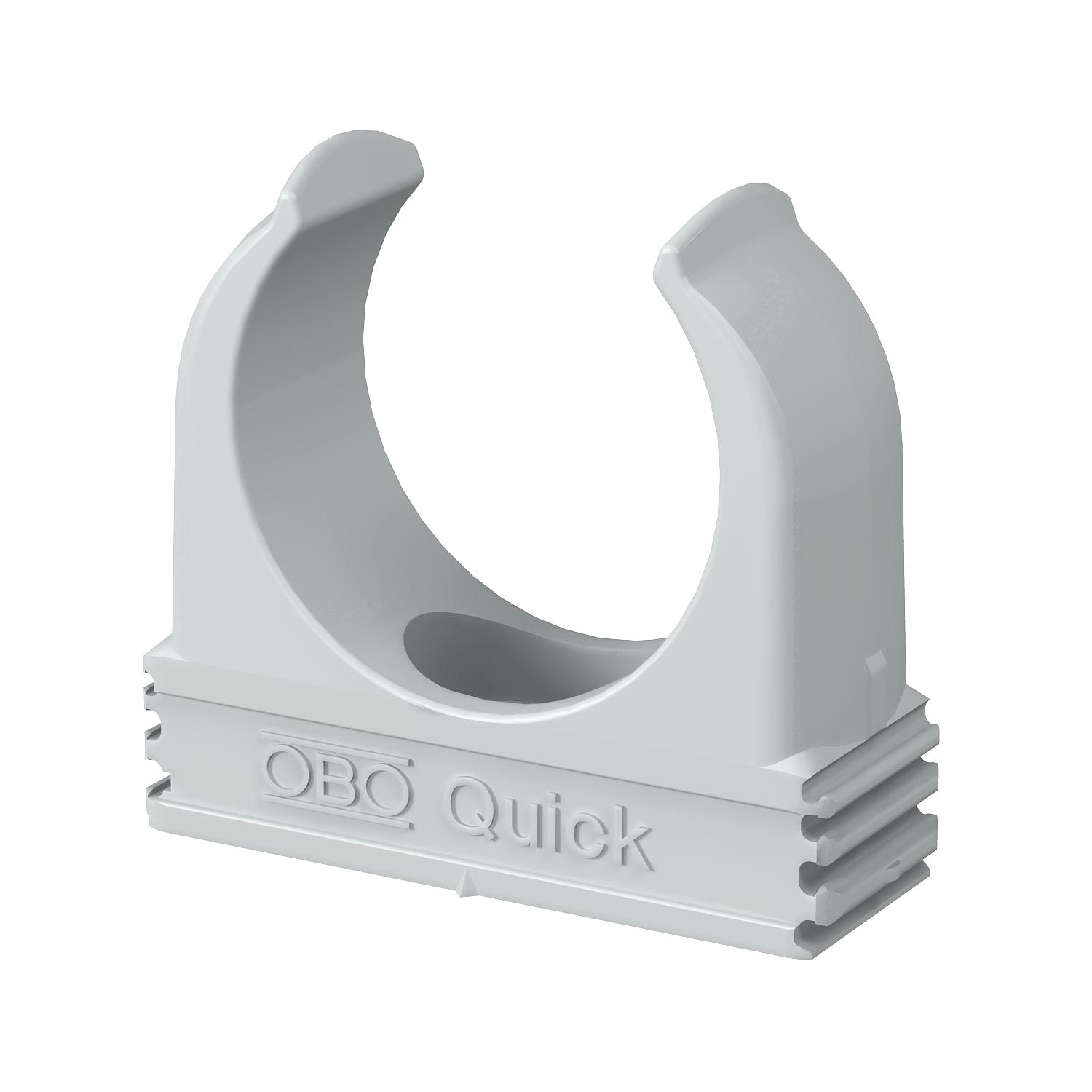

Putkikiinnike Quick, vaaleanharmaa
Tuotenro 2149016 | EAN-numero 4012195583998 | Sähkönro 1317365
- Tuotteen kuvaus
-
Tuotteen kuvaus
Putkikiinnike metristen teräspanssariputkien, kevyiden ja raskaiden eristysputkien sekä Quick-Pipe-asennusputkin kiinnittämiseen. Monipuoliset kiinnitysmahdollisuudet seiniin ja kattoihin sekä sisätiloissa että katetuilla ulkoalueilla. Pitkittäisreikä sivusuuntaista oikaisua varten, kun asennetaan puuruuveilla ja lyöntitulpilla. Putkien asennus ilman työkaluja. Voidaan asentaa rinnakkain myös OBOn Multi-Quick- tai starQuick-putkikiinnikkeillä. Koot M16-M32 voidaan kiinnittää kierteillä M6. Kiinnitysväli 50-60 cm, maks. vetoarvot F 20° C huonelämpötilassa, katso taulukko.
-
- Tekniset tiedot
-
Tekniset tiedot

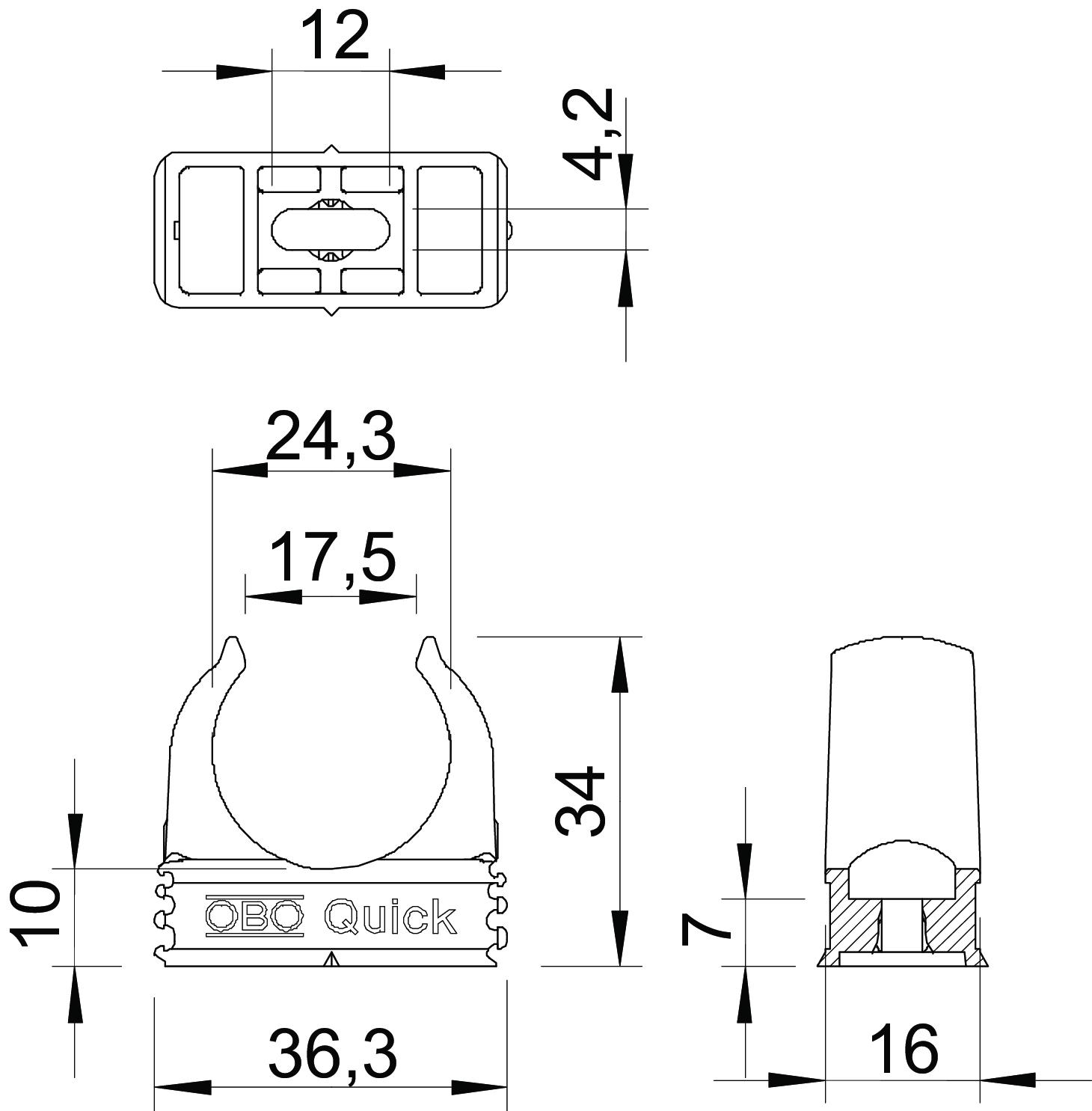

Halogeeniton kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kaapelien/asennusputkien lukumäärä 1 Kiinnitysalue D maks. 25 mm Kiinnitysalue D min. 25 mm Kiinnitystapa Ruuvin reikä Koko M25 Materiaali polypropeeni Mitta A 36,3 mm Mitta B 16 mm Mitta C 17,5 mm Mitta D 24,3 mm Mitta E 12 mm Mitta F 4,2 mm Mitta h 10 mm Mitta H 34 mm Murtokuorma 0,1 kN Murtokuormitusarvot 100 N Nimelliskoko/teksti M25 Sisäkkeellä ei Suljettu ei Toisiinsa liitettävät kyllä UV-kestävä ei Väri vaaleanharmaa, RAL 7035 - Kaikki tyypit
