Raskas lankahylly SGR 155 G
Tuotenro 6003681 | EAN-numero 4012195380153
- Tuotteen kuvaus
-

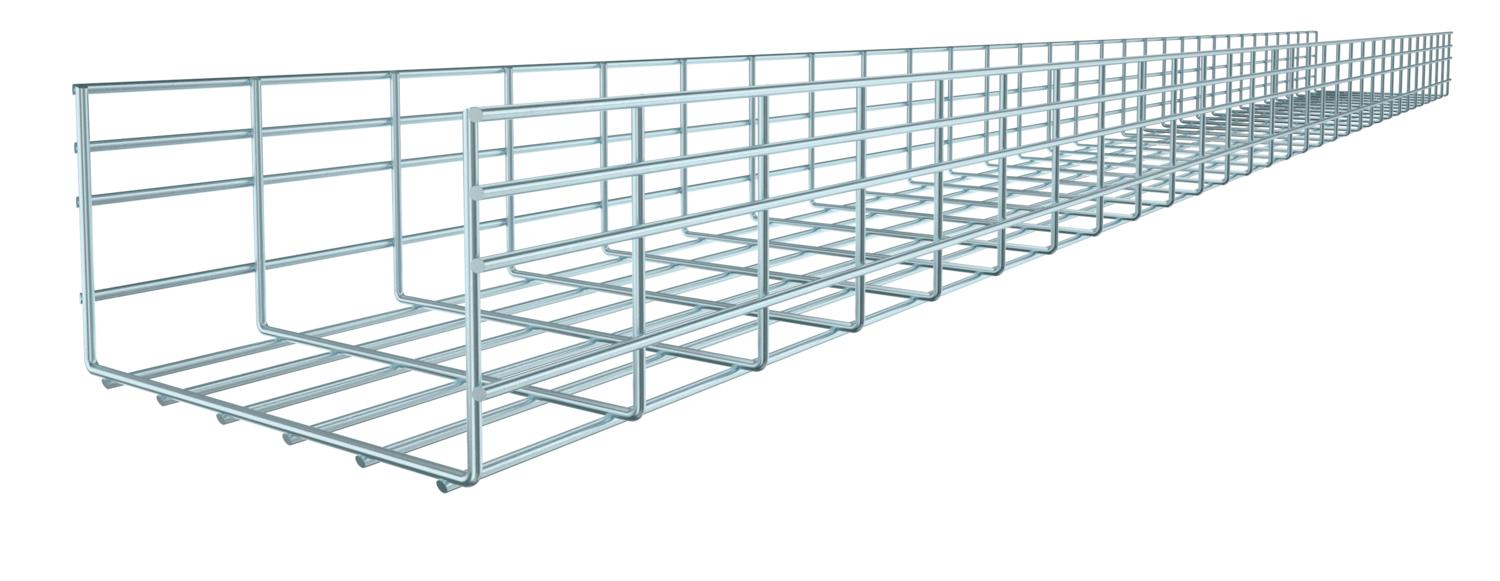

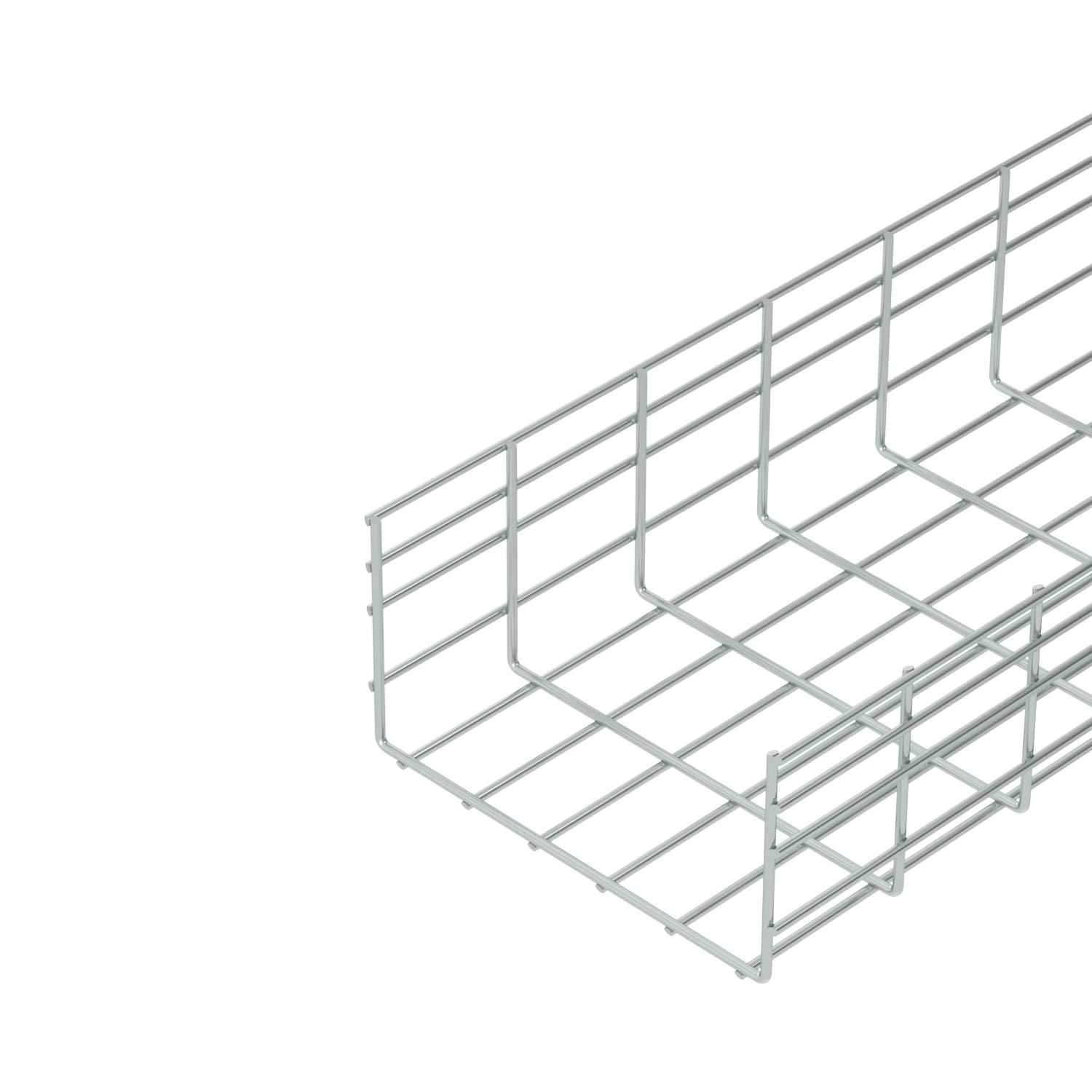

Tuotteen kuvausLankahylly pistehitsatuilla teräslangoilla ja sivun korkeudella 155 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

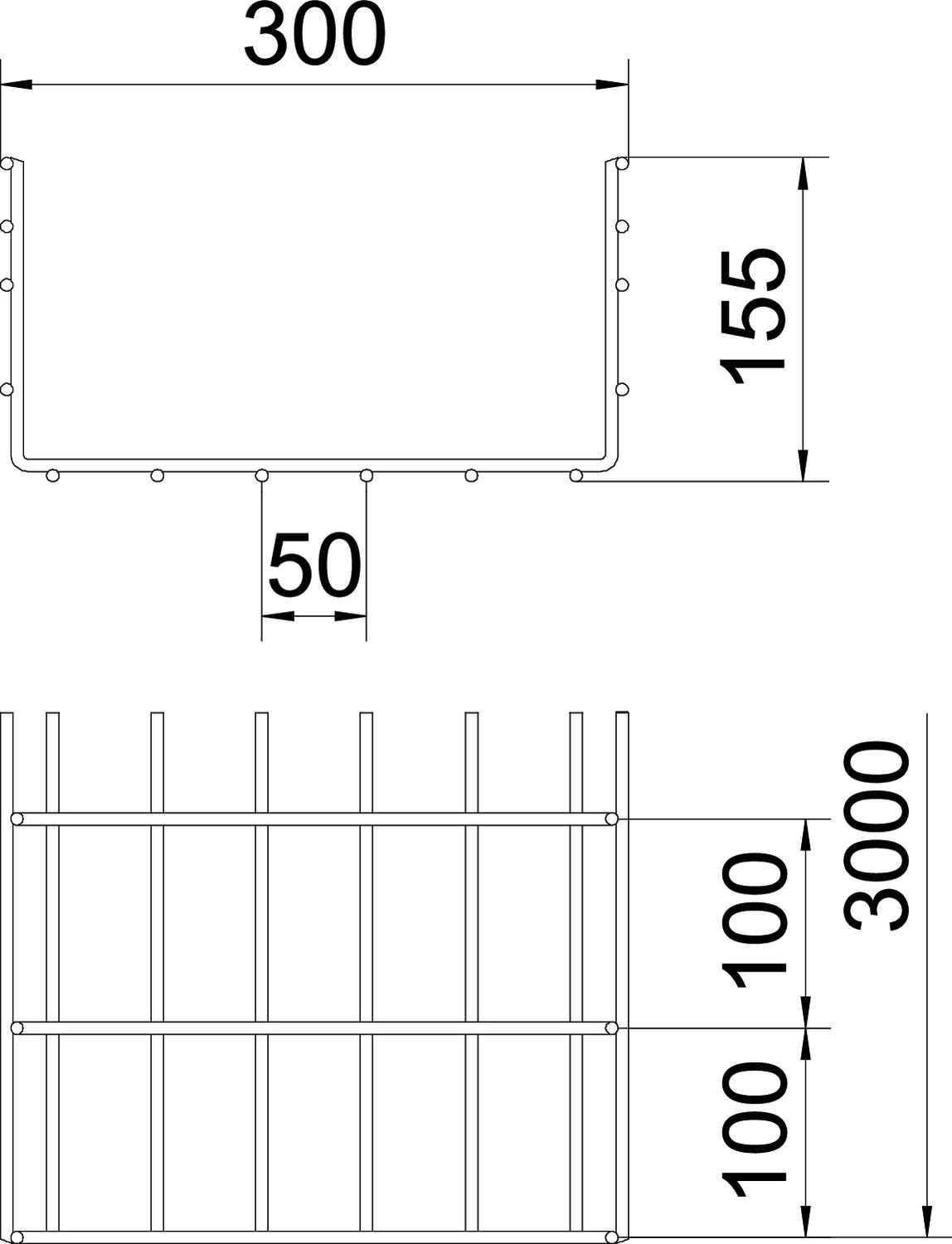

CO₂-jalanjälki (GWP) kehdosta portille 8,1721 kg CO₂e / 1 Metri Hyötypoikkipinta 43800 mm² Hyötypoikkipinta 438 cm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi ruuvattu Koko 155x300x3000 Korkeus 155 mm Korkeus 6,1 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 6 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitta B 300 mm Palonkestävyys ei Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 300 mm Pohjamitta 11,81 in Profiilimuoto U-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin ei Tukiväli 1,0 m 4,1 kN/m Tukiväli 1,5 m 2,4 kN/m Tukiväli 2,0 m 1,55 kN/m Tukiväli 2,5 m 1,13 kN/m Tukiväli 3,0 m 0,95 kN/m Tukiväli 3,5 m 0,84 kN/m Tukiväli 4,0 m 0,6 kN/m Väri sinkki Tekniset tiedot

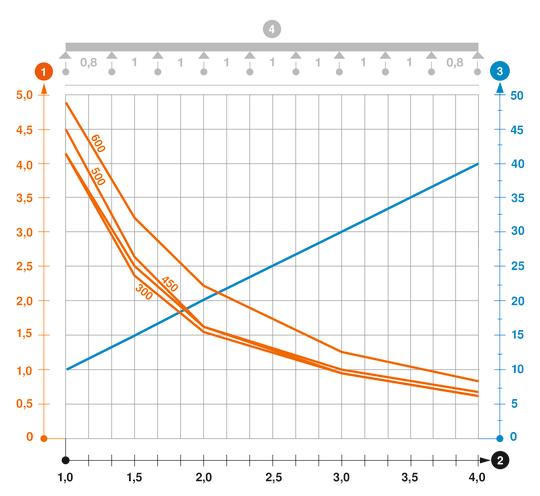

Kuormituskaavio, lankahylly tyyppi SGR 155
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö

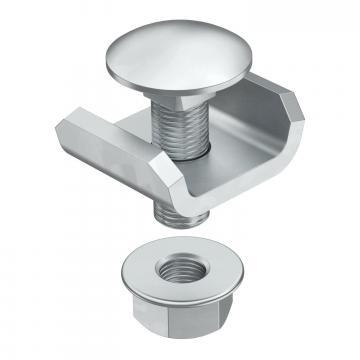

Jatkokappale G
GUV 6 G 6016572 20 Kappale

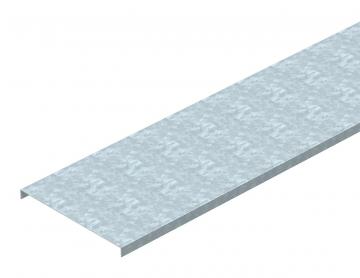

Kansi DRLU FS
DRLU 300 FS 6052307 3 m Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

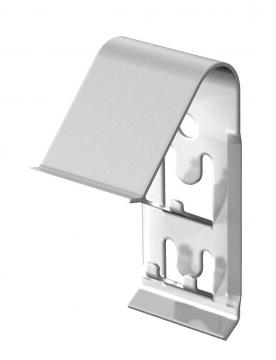

Kansikiinnike, yleiskäyttöinen A2
DKU A2 1466099 6065600 20 Kappale

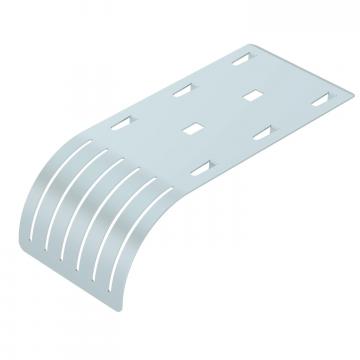

Taivutussuoja FS
KAB GR FS ----- 6220139 10 Kappale - Lataukset
-
