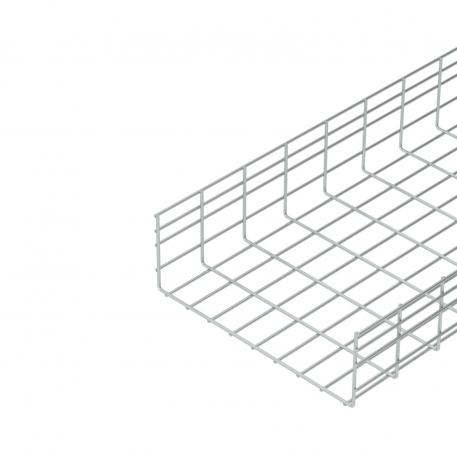

Raskas lankahylly SGR 155 G
Tuotenro 6003684 | EAN-numero 4012195380160
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly pistehitsatuilla teräslangoilla ja sivun korkeudella 155 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

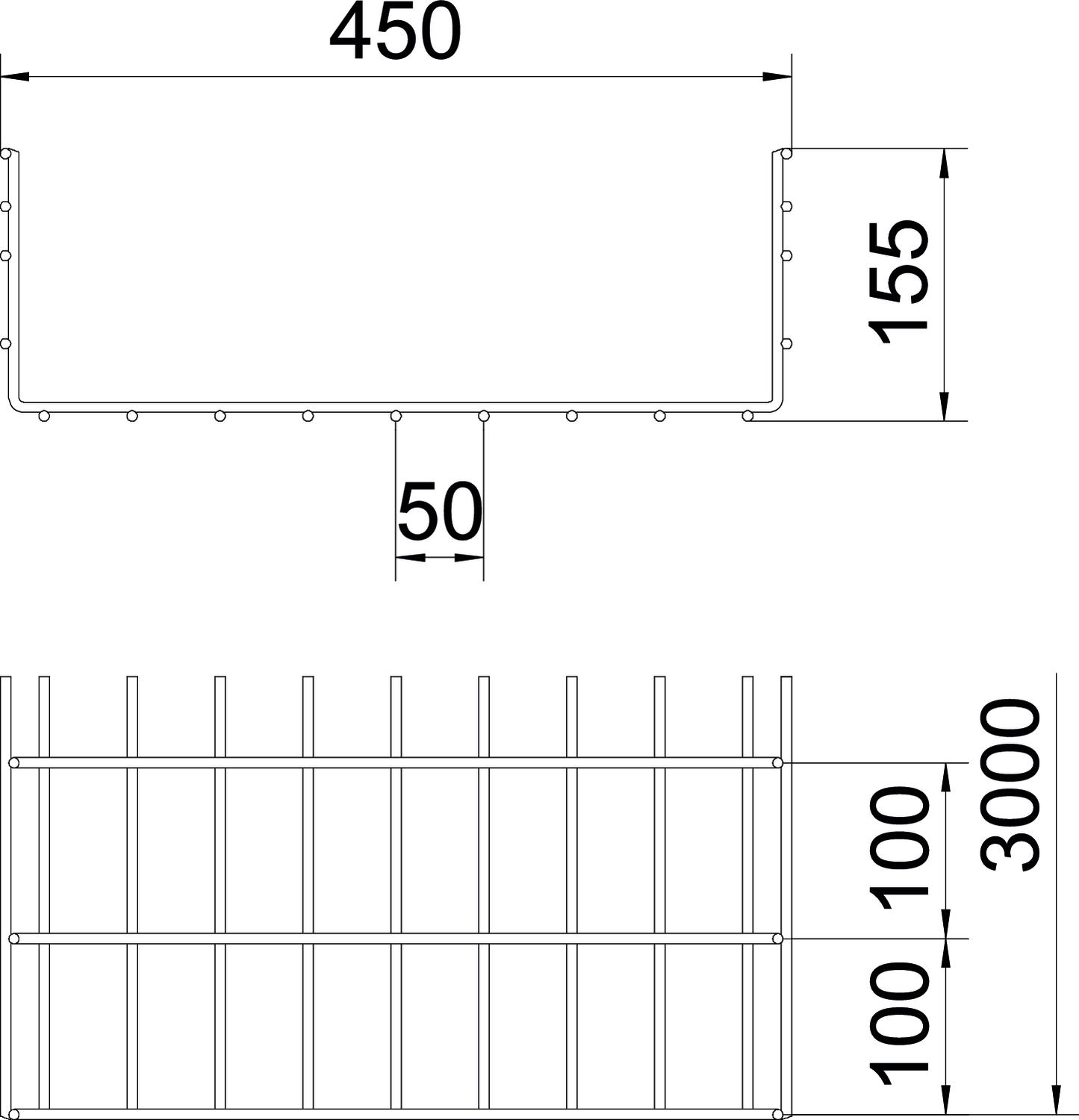

CO₂-jalanjälki (GWP) kehdosta portille 9,9668 kg CO₂e / 1 Metri Hyötypoikkipinta 663 cm² Hyötypoikkipinta 66300 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi ruuvattu Koko 155x450x3000 Korkeus 6,1 in Korkeus 155 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 6 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitta B 450 mm Palonkestävyys ei Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 17,72 in Pohjamitta 450 mm Profiilimuoto U-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin ei Tukiväli 1,0 m 4,1 kN/m Tukiväli 1,5 m 2,5 kN/m Tukiväli 2,0 m 1,6 kN/m Tukiväli 2,5 m 1,15 kN/m Tukiväli 3,0 m 0,95 kN/m Tukiväli 3,5 m 0,83 kN/m Tukiväli 4,0 m 0,6 kN/m Väri sinkki Tekniset tiedot
Kuormituskaavio, lankahylly tyyppi SGR 155
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale G
GUV 6 G 6016572 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Taivutussuoja FS
KAB GR FS 6220139 10 Kappale - Lataukset
-
Tietolehti SGR 155 450 G / 6003684 , 0.33MB , pdfEU-vaatimustenmukaisuusvakuutus SGR 155 450 G / 6003684 , 0.13MB , pdfYmpäristölausunto SGR 155 450 G / 6003684 , 1.48MB , pdfREACH Vaatimustenmukaisuusvakuutus SGR 155 450 G / 6003684 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus SGR 155 450 G / 6003684 , 0.13MB , pdfMerkkihyväksyntä UL-sertifikaatti GR155.. , 0.27MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
