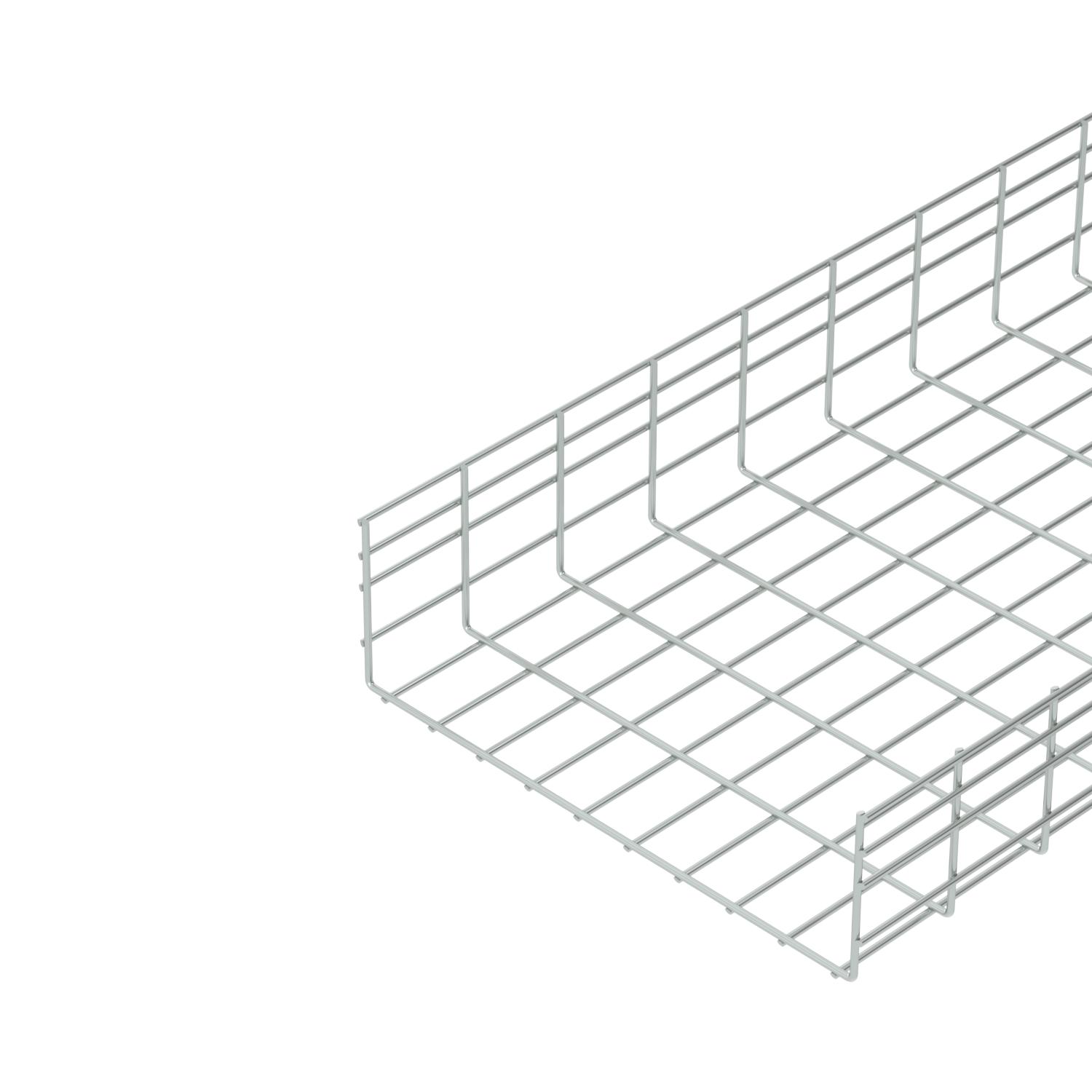

Raskas lankahylly SGR 155 G

Tuotenro 6003685 | EAN-numero 4012195382546

3000 mm
155 mm
6 mm
ei
Tuotteen kuvaus
Tuotteen kuvaus
Lankahylly pistehitsatuilla teräslangoilla ja sivun korkeudella 155 mm.

Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • Underwriters Laboratories Inc., USA
  • sähkömagneettinen suojaus, EMC
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

CO₂-jalanjälki (GWP) kehdosta portille 10,6359 kg CO₂e / 1 Metri
Hyötypoikkipinta 738 cm²
Hyötypoikkipinta 73800 mm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi ruuvattu
Koko 155x500x3000
Korkeus 155 mm
Korkeus 6,1 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 6 mm
Liittimen malli ilman jatkokappaletta
Materiaali teräs
Mitta B 500 mm
Palonkestävyys ei
Pinta galvaanisesti sinkitty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 19,69 in
Pohjamitta 500 mm
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu ei
Ruuviton liitin ei
Tukiväli 1,0 m 4,5 kN/m
Tukiväli 1,5 m 2,6 kN/m
Tukiväli 2,0 m 1,6 kN/m
Tukiväli 2,5 m 1,15 kN/m
Tukiväli 3,0 m 1 kN/m
Tukiväli 3,5 m 0,92 kN/m
Tukiväli 4,0 m 0,65 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, lankahylly tyyppi SGR 155

Kuormituskaavio, lankahylly tyyppi SGR 155
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Tuotenro Määrä pienin myyntiyksikkö
SGR 155 300 G 3000 mm 300 mm 155 mm 6 mm 438 cm² ei 6003681
3 m
SGR 155 450 G 3000 mm 450 mm 155 mm 6 mm 663 cm² ei 6003684
3 m
SGR 155 500 G 3000 mm 500 mm 155 mm 6 mm 738 cm² ei 6003685
3 m
SGR 155 600 G 3000 mm 600 mm 155 mm 6 mm 888 cm² ei 6003687
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale G Jatkokappale G GUV 6 G 6016572
20 Kappale
Kansi DRLU FS Kansi DRLU FS DRLU 500 FS 6052512
3 m

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansikiinnike, yleiskäyttöinen A2 Kansikiinnike, yleiskäyttöinen A2 DKU A2 1466099 6065600
20 Kappale
Taivutussuoja FS Taivutussuoja FS KAB GR FS ----- 6220139
10 Kappale
