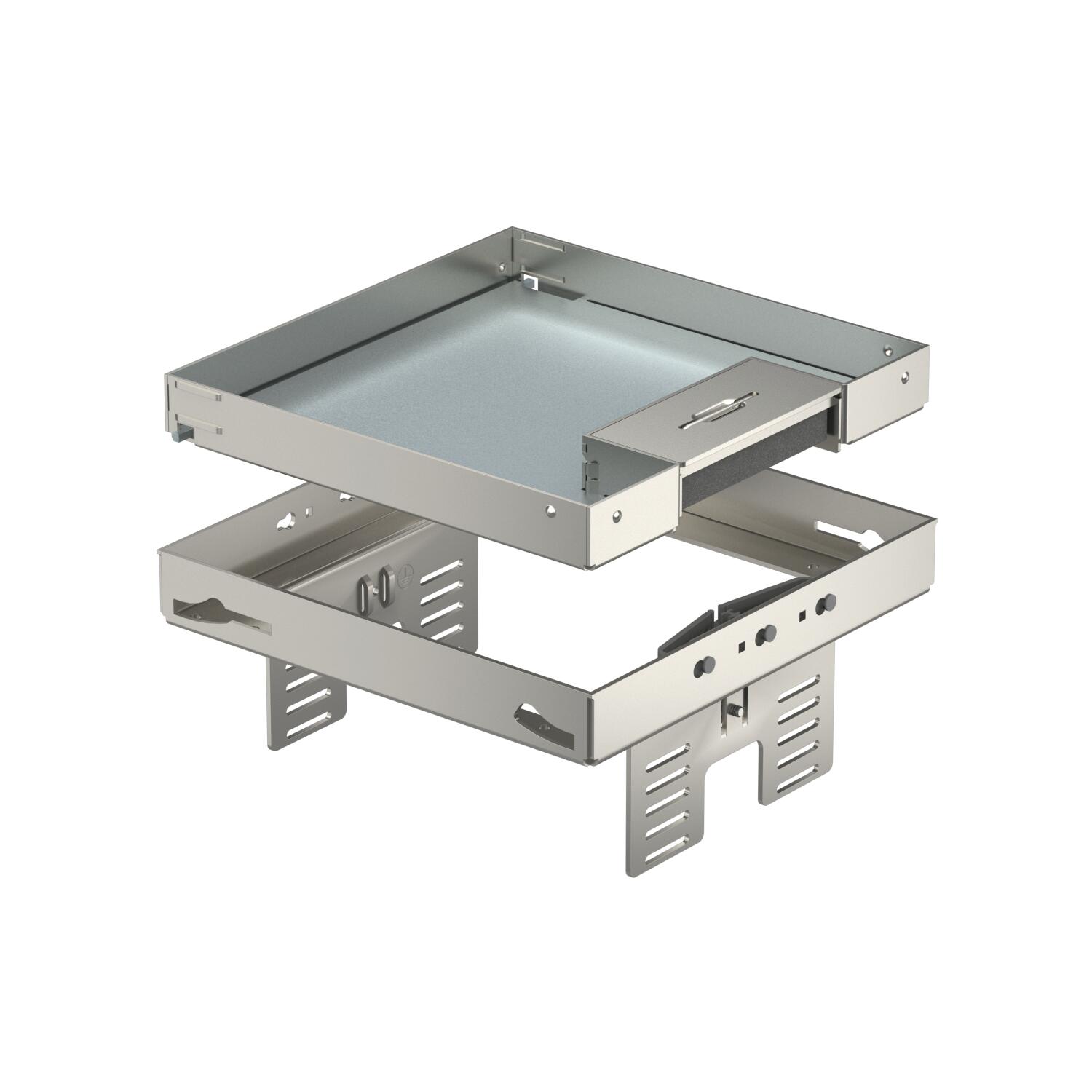

Säädettävä lattiarasia johtoaukolla, RKSNUZD3, ruostumaton teräs 105 | 90 | 20 | 4

Säädettävä lattiarasia johtoaukolla, RKSNUZD3, ruostumaton teräs

Tuotenro 7409228 | EAN-numero 4012195867265 | Sähkönro 1418748

Tuotenro / Tyyppi	7409228 / RKSN2 UZD3 4VS20

Lattiataso min.	105 mm

Mitta h	90 mm

Lattiapinnoitteen paksuus	20 mm

Kojerasioiden nimelliskoko	4

Tuotteen kuvaus

Tuotteen kuvaus

Säädettävä ja lattiasta erotettu lattiarasia, nimelliskoko 4, Johtoaukolla, kalusteiden asennukseen kuivapuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../4 kanssa tai valurasiaan UGD250-3/4 tai UGD350-3/4. Asennus tehdään säätöraudalla (tilattava erikseen) valurasian alumiinikehysprofiiliin.
Säädettävä lattiarasia johtoaukolla, 2:lle kojerasialle. Voidaan asentaa 2 tyypin APMT2 peitelevyä. 2:lle UT3 kojerasialle joihin mahtuu yhteensä 6kpl modul45 asennuskalustetta tai 4kpl 50mm kalustetta.

Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä	6
Asennusjärjestelmän tyyppi	UT3
Asennussyvyys	105 mm
Hyväksynnät	VDE
Irrotettavissa	kyllä
Johtoaukkojen lukumäärä	1
Johtoaukon malli	Kääntyvä kaapelikansi
Kojerasioiden lukumäärä	2
Kojerasioiden nimelliskoko	4

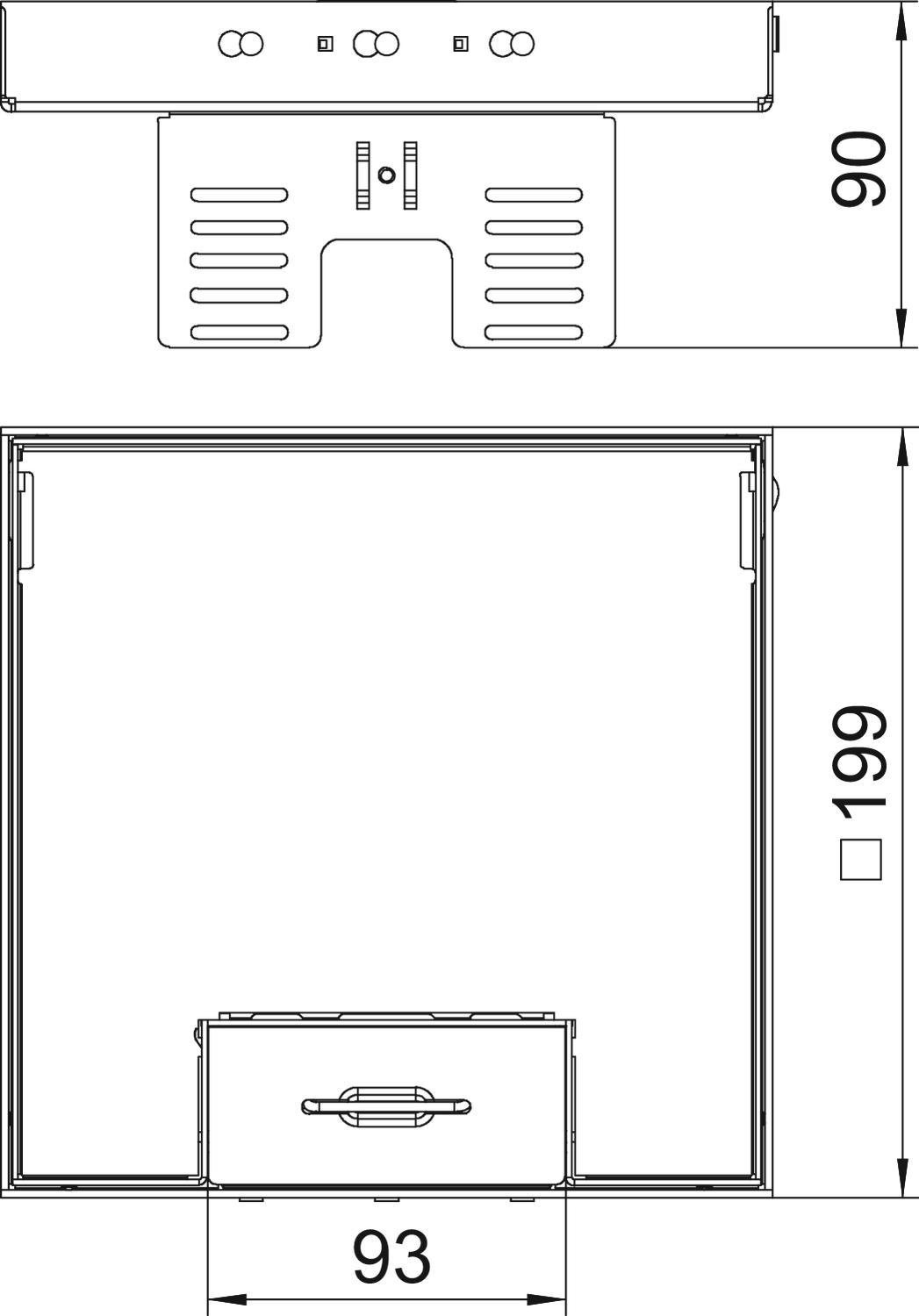

Koko	200x200mm
Korkeus	90 mm
Kotelointiluokka (IP) käytetyssä tilassa	IP20
Kotelointiluokka (IP) suljetussa tilassa	IP40
Lattian hoito	kuiva
Lattiapinnoitteen paksuus	20 mm
Lattiarasia kojerasioille	kyllä

Lattiataso min.	105 mm
Leveys, asennusmitat	201 mm
Malli	nelikulmainen
Malli raskaille kuormille	ei
Materiaali	teräs, ruostumaton 1.4301
Mitta h	90 mm
Pituus	199 mm
Pituus, asennusmitat	201 mm
Pohjamitta	199 mm
Pystysuuntainen kuorma, pieni pinta	maks. 3000 N
Pystysuuntainen kuorma, suuri pinta	maks. 10000 N
Soveltuu asennettavaksi kaksoislattioihin	kyllä
Soveltuu asennettavaksi korotettuun lattiaan	kyllä
Standardi	EN 50085-2-2
Suojaustaso IK-koodi	IK10
Valun syvyys min.	105 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Lattiataso min.	Mitta h	Lattiapinnoitteen paksuus	Kojerasioiden nimelliskoko	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	1418748	7409228	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Tietoverkkoliittimien liitinlevyt, pituus 165 mm	MTU 2	-----	7407836	Kappale	1 Kappale
Kojerasia UT3, Modul 45®, pituus 165 mm	UT3 45 3	1418618	7408723	Kappale	1 Kappale
Säätörauta nelikulmaisten lattiarasioiden asennukseen valurasiaan UZD/UGD250-3	NW 250-3 QK	-----	7410540	Kappale	1 Kappale
Säätörauta nelikulmaisten lattiarasioiden asennukseen valurasiaan UGD350-3	NW 350-3 QK	1418012	7410544	Kappale	1 Kappale
