Säädettävä lattiarasia tarkastusaukkoon, RKNUZD3, messinki | 110 | 25 | 95 | 9

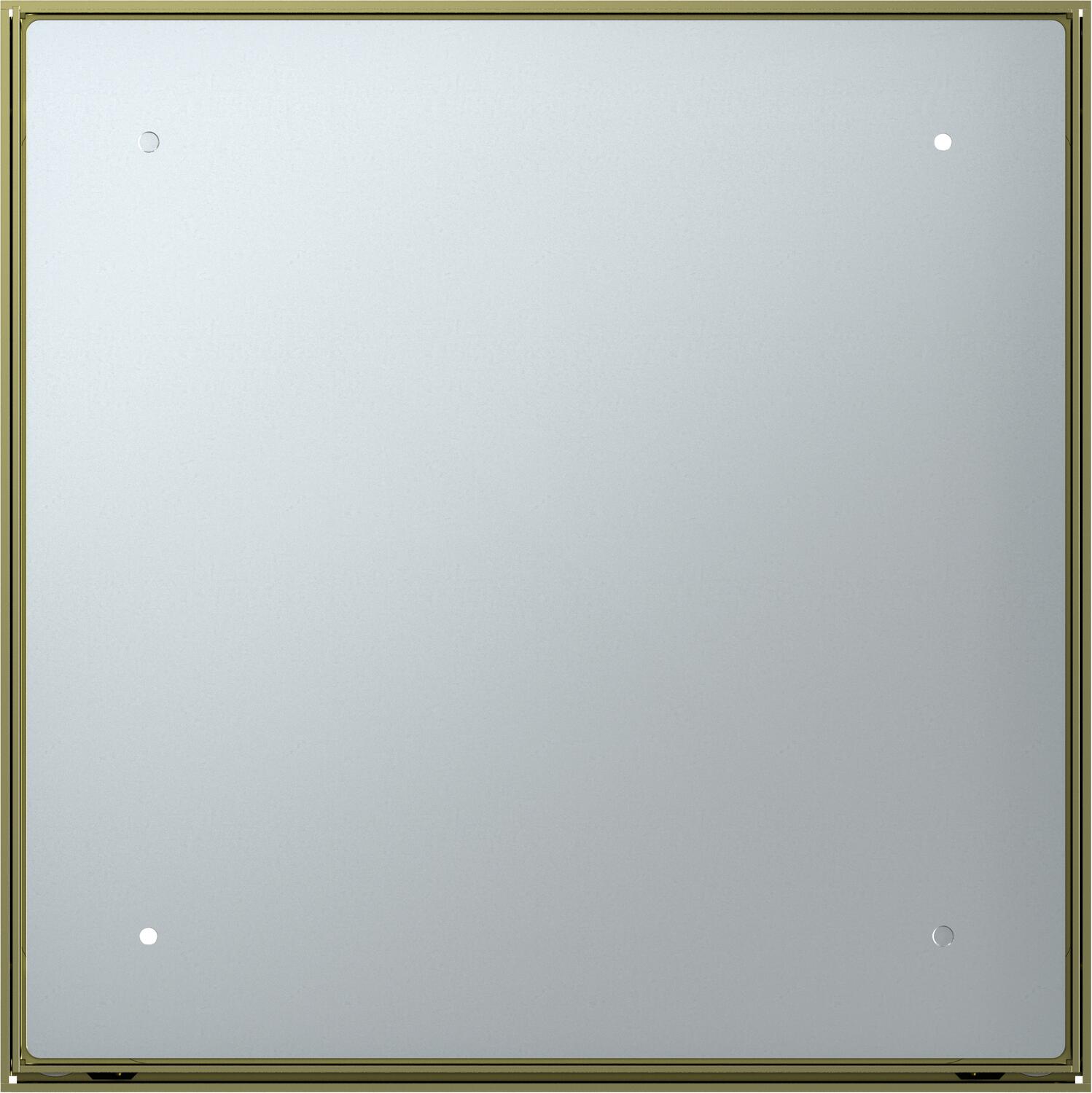

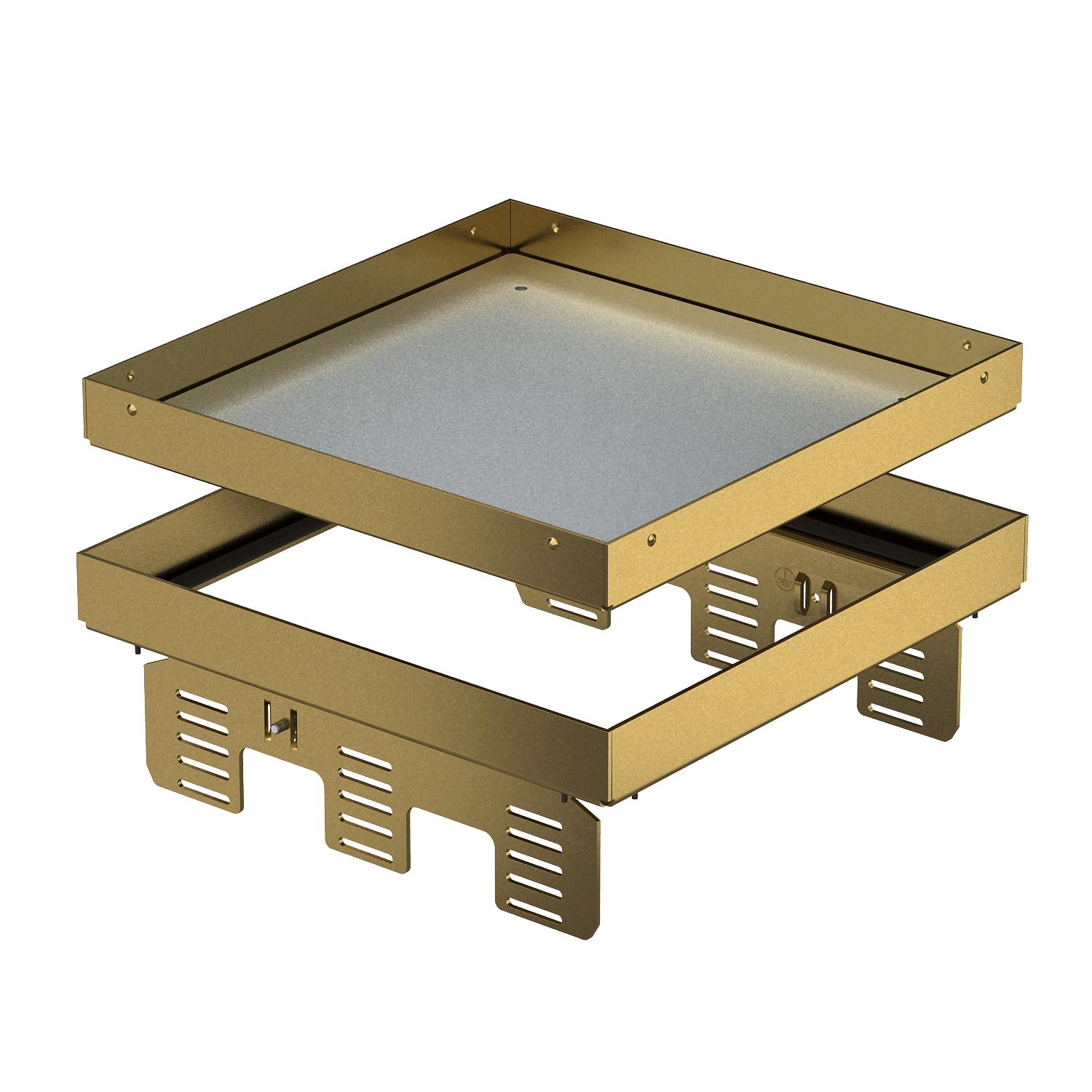

Säädettävä lattiarasia tarkastusaukkoon, RKNUZD3, messinki

Tuotenro 7409064 | EAN-numero 4012195868002

Tuotenro / Tyyppi

Lattiataso min.

Lattiapinnoitteen paksuus

Mitta h

Kojerasioiden nimelliskoko	9

Tuotteen kuvaus

Tuotteen kuvaus

Säädettävä ja lattiasta erotettu lattiarasia "sokkokannella" nimelliskoon 9 tarkastusaukon tekemiseen kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../9 kanssa tai valurasiaan UGD250-3/4 tai UGD350-3/4. Asennus tehdään säätöraudalla (tilattava erikseen) valurasian alumiinikehysprofiiliin. Soveltuu vain sileille lattiapinnoitteille.
Säädettävä lattiarasia, sokkokansi, 3:lle kojerasialle. Voidaan asentaa 3 tyypin APMT5 peitelevyä. 3:lle UT4 kojerasialle joihin mahtuu yhteensä 12kpl modul45 asennuskalustetta tai 9kpl 50mm kalustetta.

Tekniset tiedot

Tekniset tiedot

Asennusjärjestelmän tyyppi	UT4
Asennussyvyys	110 mm
Hyväksynnät	VDE
Irrotettavissa	kyllä
Johtoaukon malli	Ei johtoaukkoa
Kojerasioiden nimelliskoko	9

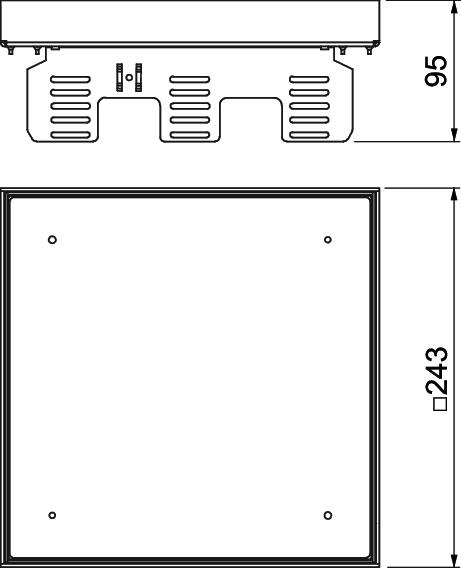

Koko	243x243mm
Korkeus	95 mm
Kotelointiluokka (IP) käytetyssä tilassa	IP00
Kotelointiluokka (IP) suljetussa tilassa	IP44
Lattian hoito	märkä
Lattiapinnoitteen paksuus	25 mm
Lattiarasia kojerasioille	ei
Lattiataso min.	110 mm

Leveys, asennusmitat	244 mm
Malli	nelikulmainen
Malli raskaille kuormille	ei
Materiaali	messinki
Mitta h	95 mm
Pituus	243 mm
Pituus, asennusmitat	244 mm
Pohjamitta	243 mm
Pystysuuntainen kuorma, pieni pinta	maks. 3000 N
Pystysuuntainen kuorma, suuri pinta	maks. 5000 N
Soveltuu asennettavaksi kaksoislattioihin	kyllä
Soveltuu asennettavaksi korotettuun lattiaan	kyllä
Suojaustaso IK-koodi	IK10

Kaikki tyypit

Kaikki tyypit

Tyyppi	Lattiataso min.	Lattiapinnoitteen paksuus	Mitta h	Kojerasioiden nimelliskoko	Tuotenro	Määrä	pienin myyntiyksikkö
RKN2 UZD3 9MS20	105 mm	20 mm	90 mm	9	7409062	Kappale	1 Kappale
RKN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409064	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Tietoverkkoliittimien liitinlevyt, pituus 208 mm	MTU 3	-----	7407840	Kappale	1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm	UT4 45 4	1418619	7408727	Kappale	1 Kappale
Säätörauta nelikulmaisten lattiarasioiden asennukseen valurasiaan UZD/UGD250-3	NW 250-3 QK	-----	7410540	Kappale	1 Kappale
Säätörauta nelikulmaisten lattiarasioiden asennukseen valurasiaan UGD350-3	NW 350-3 QK	1418012	7410544	Kappale	1 Kappale
