Säätöjalat 36 | 115 | 185

morepic-1

morepic-2

Säätöjalat

Tuotenro 7399926 | EAN-numero 4012196331956

Tuotenro / Tyyppi

Pohjamitta	36 mm

Säätöalue min.

Säätöalue maks.

Tuotteen kuvaus

Tuotteen kuvaus

Säätöjalat lattiakanaville IBK.

Valurasioiden, jatkokappaleiden ja tukien korkeuden säätämiseen.

Tekniset tiedot

Mitat

Korkeus	190 mm
Materiaali	teräs
Mitta h	190 mm
Pinta	nauhakuumasinkitty

Pituus	92,5 mm
Pohjamitta	36 mm
Säätöalue maks.	185 mm
Säätöalue min.	115 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pohjamitta	Säätöalue min.	Säätöalue maks.	Tuotenro	Määrä	pienin myyntiyksikkö
IBNEV 110	36 mm	35 mm	105 mm	7399920	Kappale	10 Kappale
IBNEV 150	36 mm	75 mm	145 mm	7399923	Kappale	10 Kappale
IBNEV 190	36 mm	115 mm	185 mm	7399926	Kappale	10 Kappale
IBNEV 230	36 mm	155 mm	225 mm	7399929	Kappale	10 Kappale

Lataukset

Tietolehti IBNEV 190 / 7399926 , 0.15MB , pdf

Esite Lattiakanavat IBK , 2.10MB , pdf

Lataus

Luettelo Lattia-asennukset , 42.28MB , pdf

Asennusohjeet In-concrete system IBK , 3.27MB , pdf

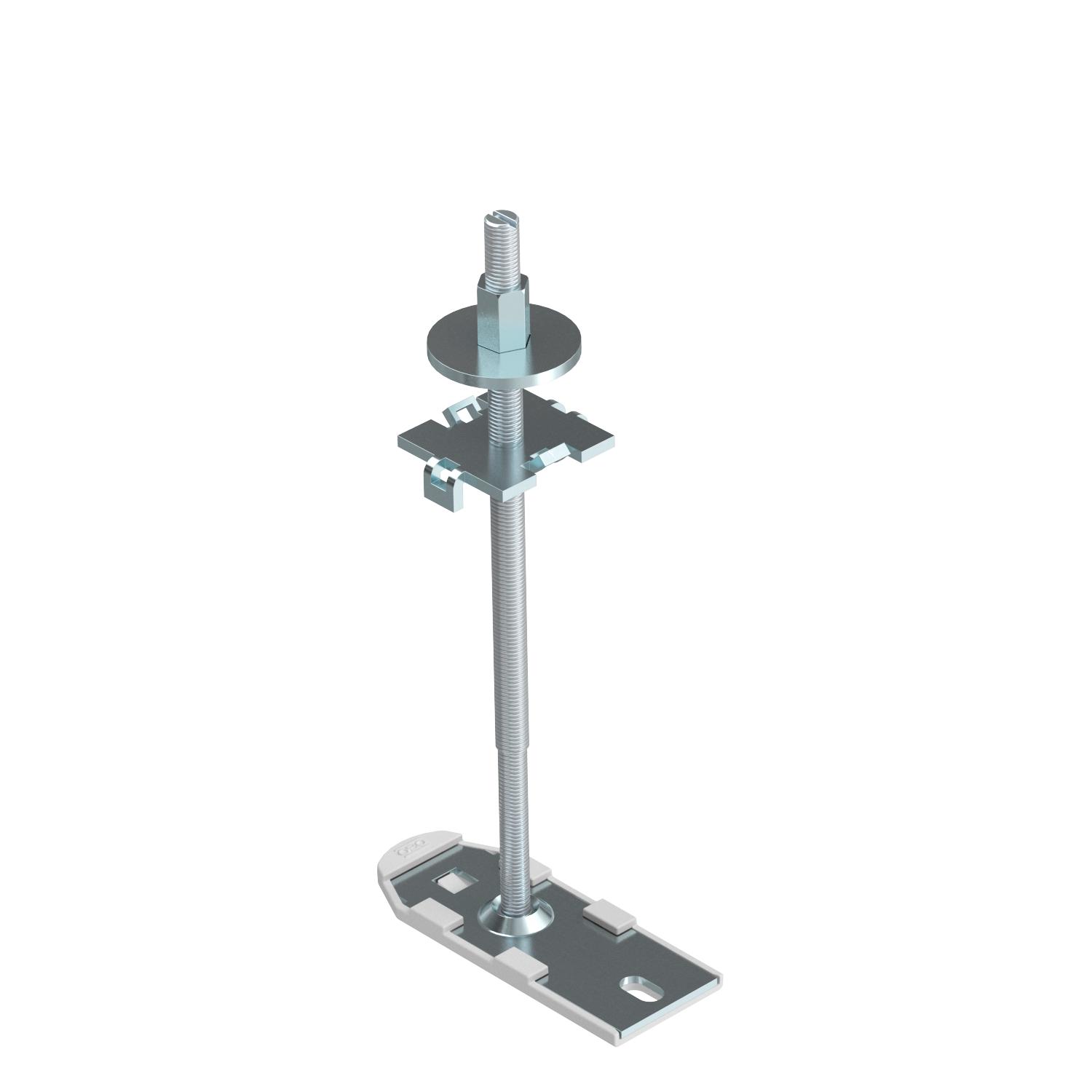

Tuotekaavio IBNEV 190 / 7399926, 43.61 kB, jpg

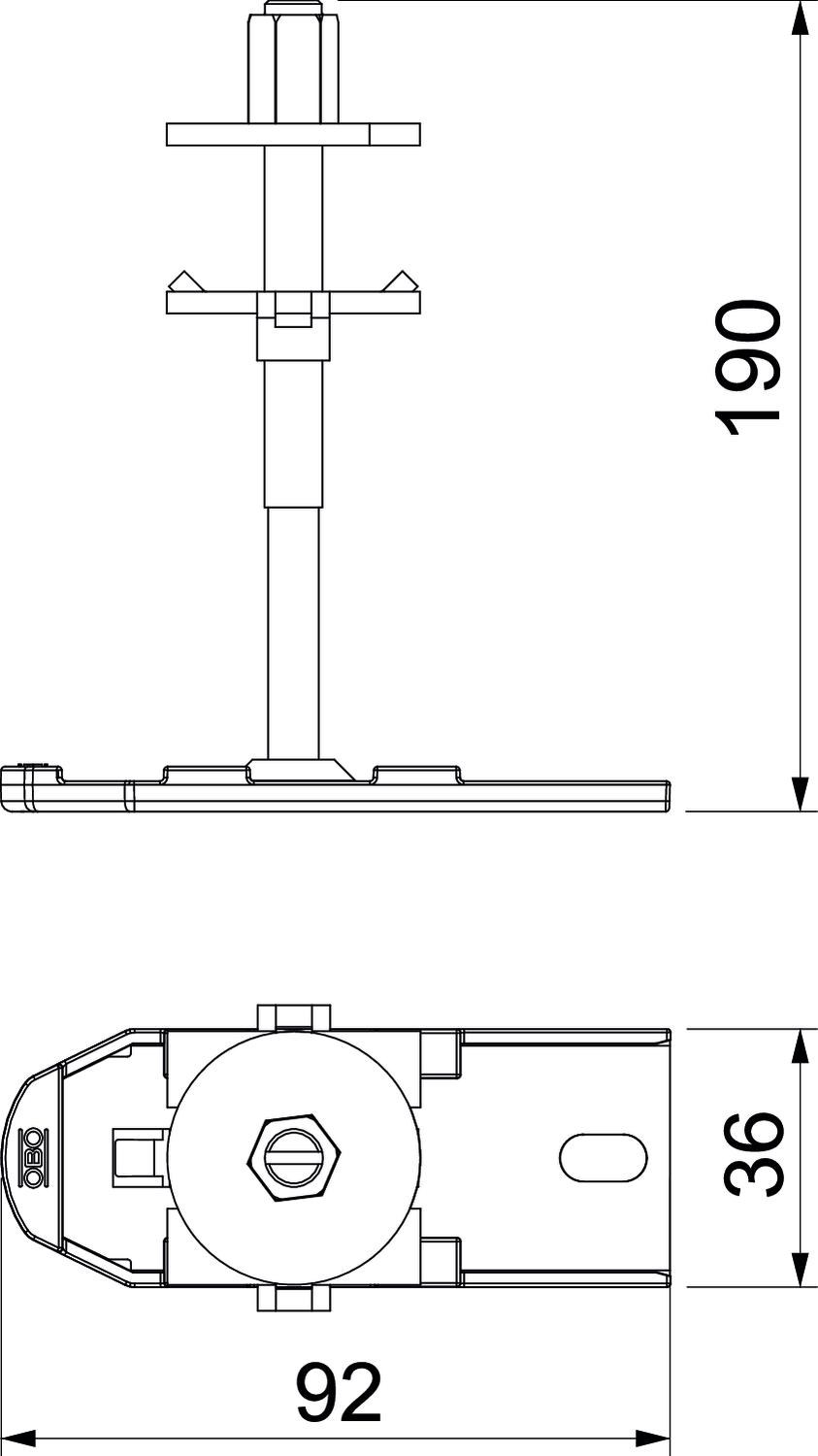

Mitoitettu piirustus IBNEV 190 / 7399926, 57.57 kB, jpg

IBNEV 190 / 7399926

7399926_KSTP1.stp, 322.39 kB
