Säätöjalat 36 | 155 | 225

morepic-1

morepic-2

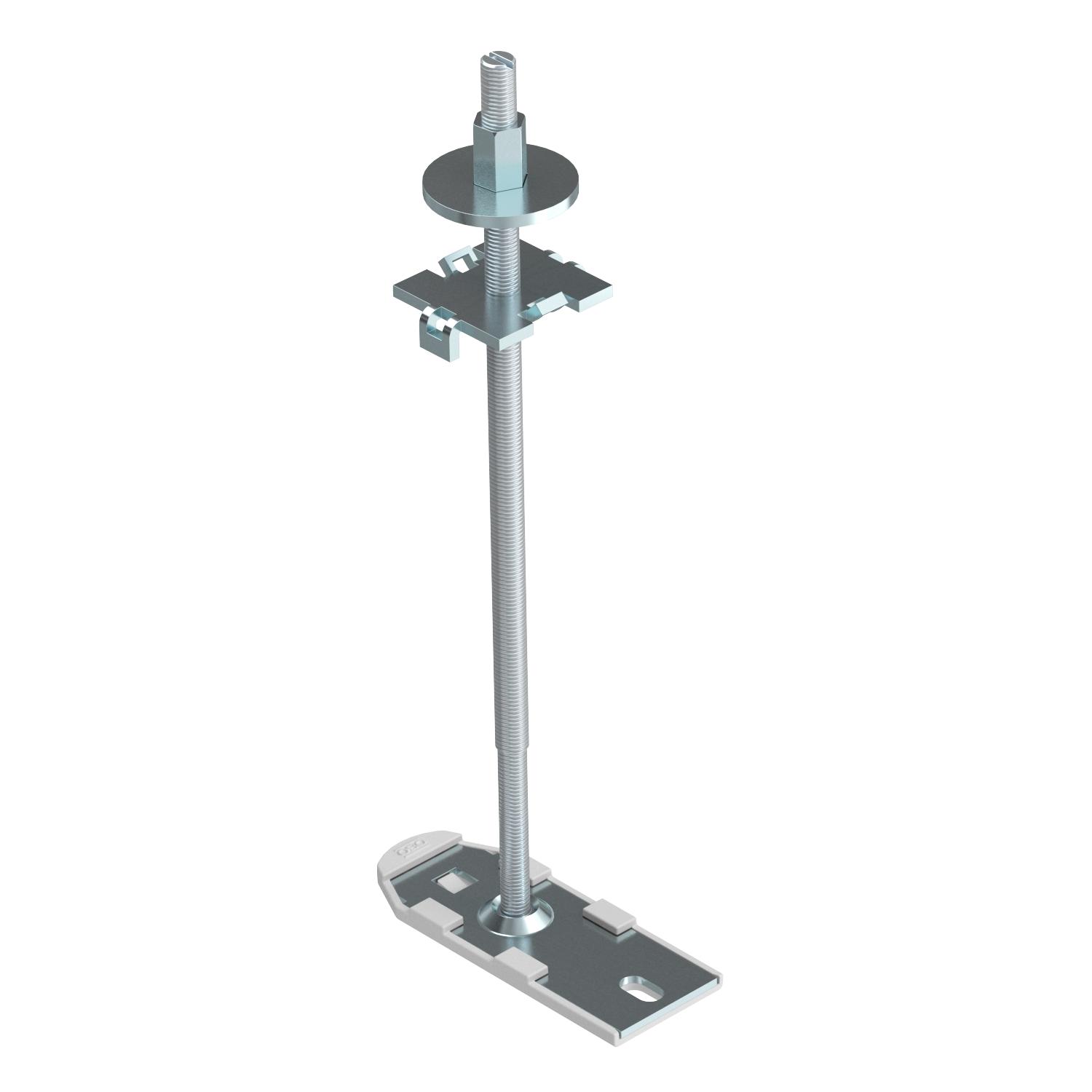

Säätöjalat

Tuotenro 7399929 | EAN-numero 4012196331963

Tuotenro / Tyyppi

Pohjamitta	36 mm

Säätöalue min.

Säätöalue maks.

Tuotteen kuvaus

Tuotteen kuvaus

Säätöjalat lattiakanaville IBK.

Valurasioiden, jatkokappaleiden ja tukien korkeuden säätämiseen.

Tekniset tiedot

Mitat

Korkeus	230 mm
Materiaali	teräs
Mitta h	230 mm
Pinta	nauhakuumasinkitty

Pituus	92,5 mm
Pohjamitta	36 mm
Säätöalue maks.	225 mm
Säätöalue min.	155 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pohjamitta	Säätöalue min.	Säätöalue maks.	Tuotenro	Määrä	pienin myyntiyksikkö

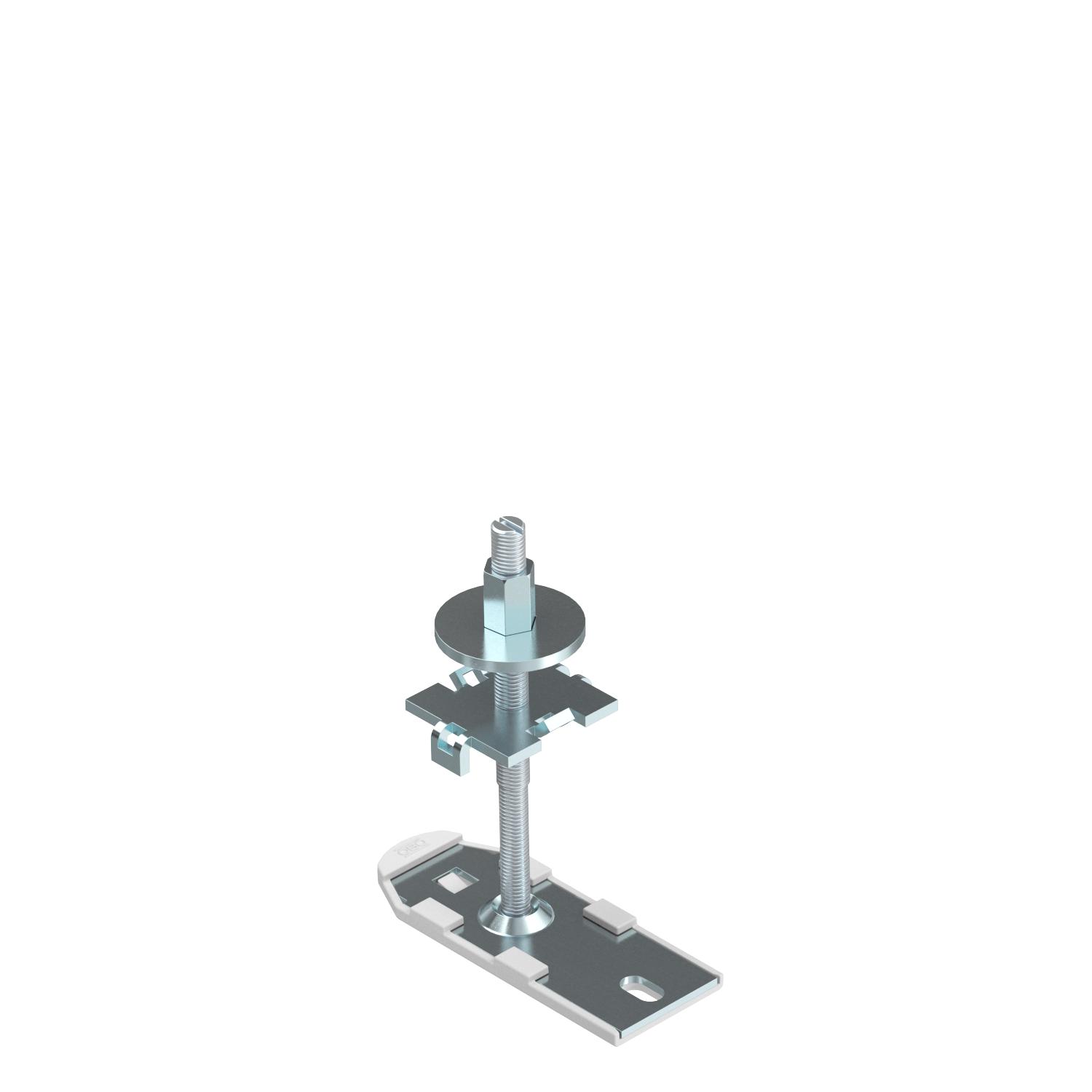

IBNEV 110	36 mm	35 mm	105 mm	7399920	Kappale	10 Kappale
IBNEV 150	36 mm	75 mm	145 mm	7399923	Kappale	10 Kappale
IBNEV 190	36 mm	115 mm	185 mm	7399926	Kappale	10 Kappale
IBNEV 230	36 mm	155 mm	225 mm	7399929	Kappale	10 Kappale

Lataukset

Tietolehti IBNEV 230 / 7399929 , 0.15MB , pdf

Esite Lattiakanavat IBK , 2.10MB , pdf

Lataus

Luettelo Lattia-asennukset , 42.28MB , pdf

Asennusohjeet In-concrete system IBK , 3.27MB , pdf

Tuotekaavio IBNEV 230 / 7399929, 46.81 kB, jpg

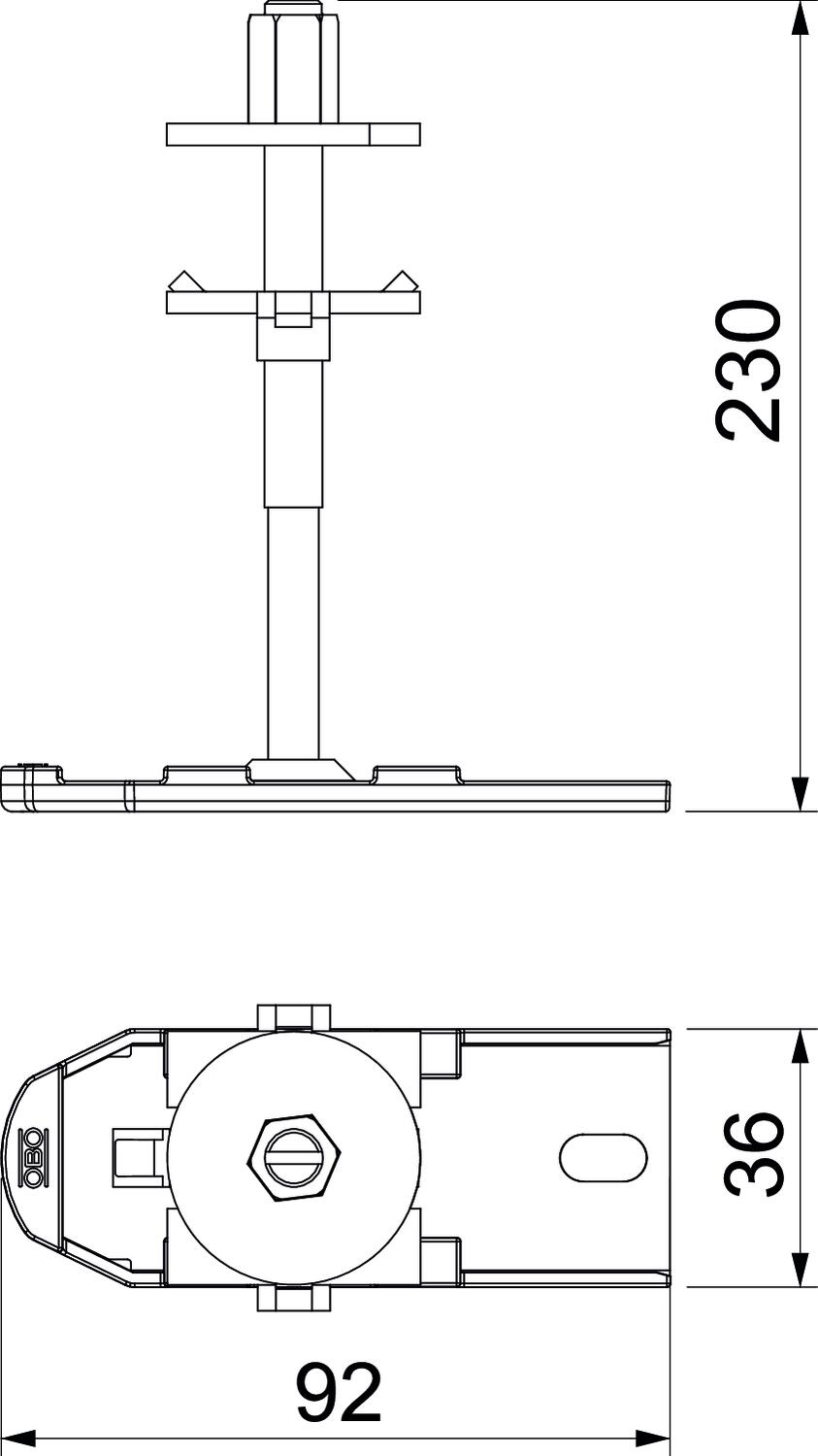

Mitoitettu piirustus IBNEV 230 / 7399929, 58.54 kB, jpg

IBNEV 230 / 7399929
