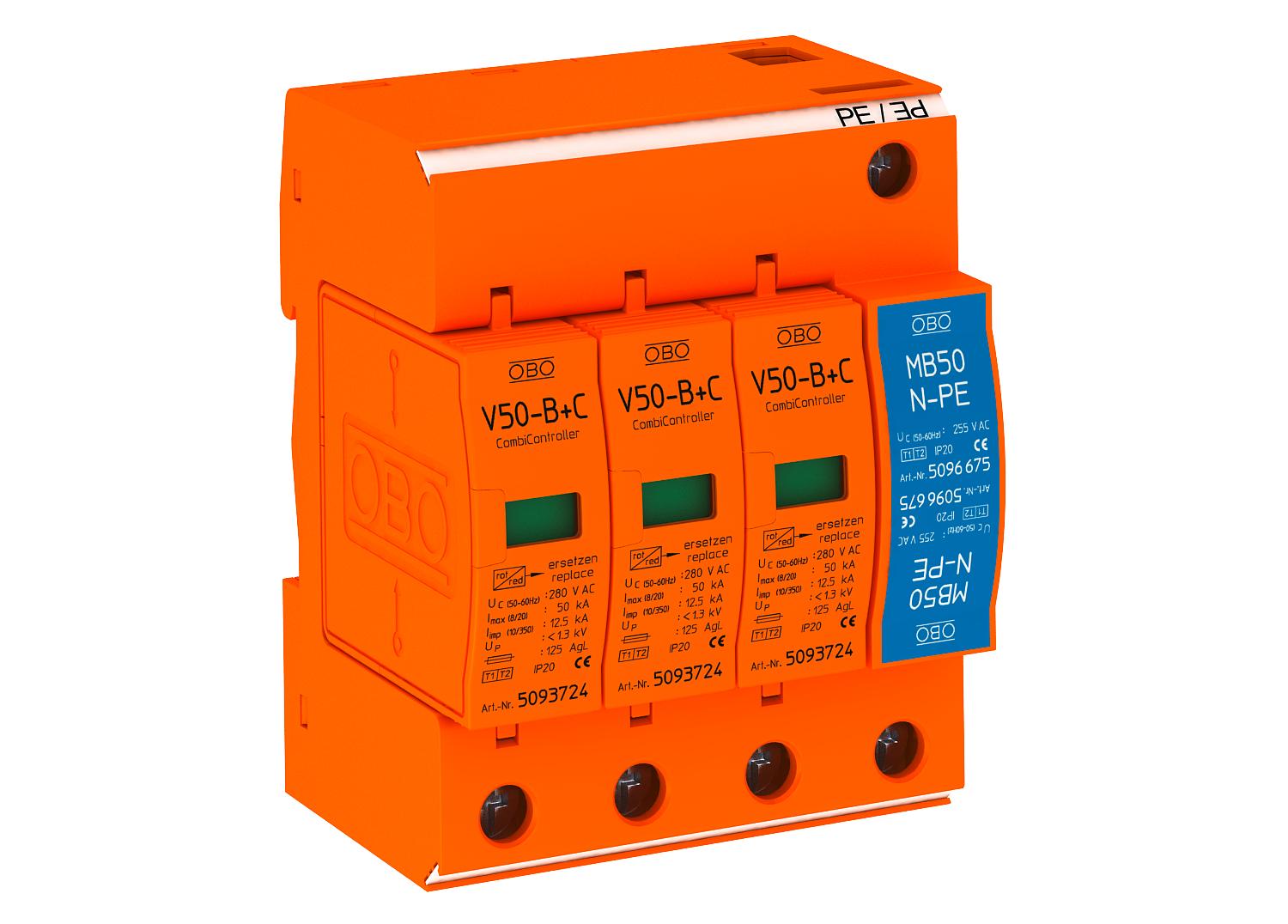

Salamavirta- ja ylijännitesuoja 3-napainen + NPE
Tuotenro 5093654 | EAN-numero 4012195425120 | Sähkönro 5808201
- Tuotteen kuvaus
-
Tuotteen kuvausYhdistelmäsuoja, salamavirta- ja ylijännitesuoja tyyppi T1+T2 DIN EN 61643-11 mukaan.
• salamasuojauksen potentiaalintasaukseen VDE 0185-305 (IEC 62305) mukaisesti
• salamavirran purkauskyky 12,5 kA (10/350) napaa kohden ja 50 kA (10/350) yhteensä
• sopii kaikkiien TN- ja TT-järjestelmiin
• Multibase-kantaosalla ja monitoimiliittimillä
• täydellinen, moduuli ja kantaosa, esikytketty ja liitäntävalmis
• ylijännitesuoja pistoliitännällä ja dynaamisella erotuslaitteella
• optinen toimintatilan osoitus
• suojaustaso < 1,3 kV
• koteloitu, ei-ulospuhaltava sinkkioksidivaristori asennettavaksi kytkentäkoteloihin
• merkityt liitännät
Käyttö: Salamasuojauksen potentiaalintasaus rakennuksissa, joissa on myös luokkien III-IV ulkoinen salamasuojaus, sekä tavallisiin kytkentäkoteloihin.
* Täydellinen = ylä- ja kantaosa
-
- Tekniset tiedot
-
Tekniset tiedot
Asennustapa Asennuskisko 35 mm Enimmäispurkausvirta (8/20 μs) 50 kA Enimmäissulake 125 A Etähälytyskosketin ei Integroitu sulake ei Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 35 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 25 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 2,5 mm² Käyttölämpötila maks. 80 °C Käyttölämpötila min. -40 °C Koko 280V Korkein jatkuva jännite (N-PE) 255 V Korkein jatkuva jännite AC 280 V Kotelointiluokka IP20 LPZ 0→2 Maks. verkonpuoleinen ylijännitesuoja 125 Malli 3+NPE Merkinanto laitteessa optinen Napojen lukumäärä 3 Napojen malli 3 Nimellisjännite AC (50 / 60 Hz) 230 V Nimellispurkausvirta (8/20 µs) 30 kA Nimellispurkausvirta (8/20 µs) [L-N] 30 kA Nimellispurkausvirta (8/20 µs) [N-PE] 50 kA Purkauskyky (8/20 µs) [yhteensä] 50 kA Salamasyöksyvirta (10/350 μs) 12,5 kA Salamasyöksyvirta (10/350) [yhteensä] 50 kA SPD standardin EN 61643-11 mukaan Tyyppi 1+2 SPD standardin IEC 61643-1 mukaan Luokat I+II Suojaustaso [L-N] ≤1,3 Syttymisaika <25 ns Ulospuhaltava ei Verkkotyyppi DC ei Verkkotyyppi IT ei Verkkotyyppi TN kyllä Verkkotyyppi TN-C ei Verkkotyyppi TN-C-S kyllä Verkkotyyppi TN-S kyllä Verkkotyyppi TT kyllä Verkkotyyppi, muu ei Verkon muoto muu - Kaikki tyypit
- Lataukset
-
Tietolehti V50-B+C 3+NPE / 5093654 , 0.23MB , pdfLuettelo Überspannungsschutz , 28.42MB , pdfEU-vaatimustenmukaisuusvakuutus V50-B+C 3+NPE / 5093654 , 0.04MB , pdfREACH Vaatimustenmukaisuusvakuutus V50-B+C 3+NPE / 5093654 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus V50-B+C 3+NPE / 5093654 , 0.13MB , pdfValintaohje Ylijännitesuojien valintaopas , 2.00MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
