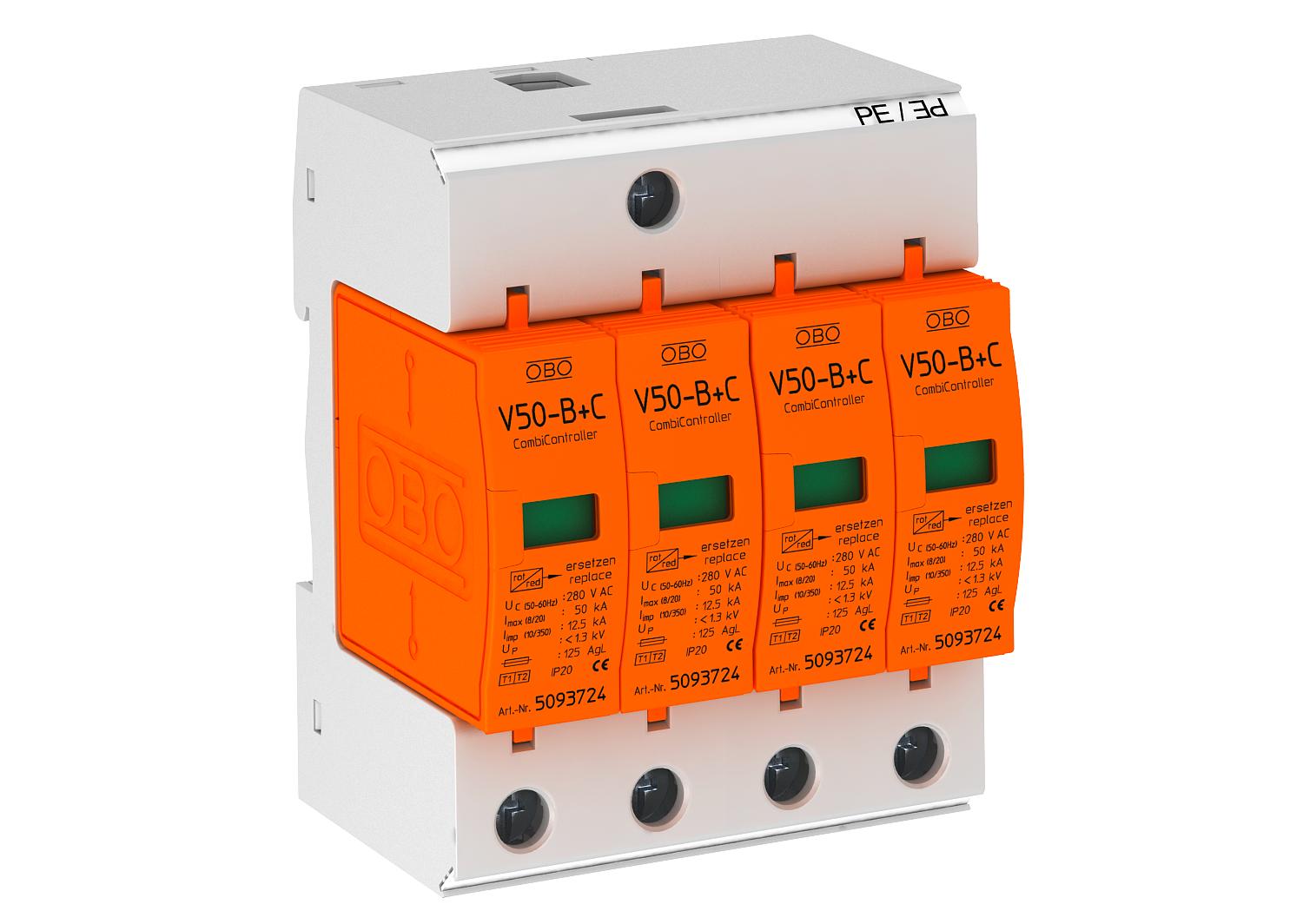

Salamavirta- ja ylijännitesuoja 4-napainen 4 | 280 | IP20

Salamavirta- ja ylijännitesuoja 4-napainen

Tuotenro 5093631 | EAN-numero 4012195361909

Tuotenro / Tyyppi	5093631 / V50-B+C 4

Napojen malli	4

Korkein jatkuva jännite AC	280 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

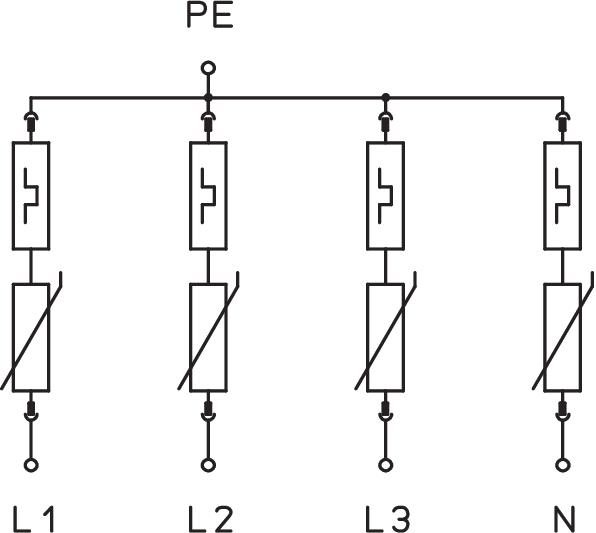

Yhdistelmäsuoja, salamavirta- ja ylijännitesuoja tyyppi T1+T2 DIN EN 61643-11 mukaan.

• salamaylijännitesuojaukseen IEC 62305 (VDE 0185-305) mukaisesti • salamavirran purkauskyky 12,5 kA (10/350) napaa kohden • sopii kaikkiin TN-C -järjestelmiin • Multibase-kantaosalla ja monitoimiliittimillä • täydellinen, moduuli ja kantaosa, esikytketty ja liitäntävalmis • ylijännitesuoja pistoliitännällä ja dynaamisella erotuslaitteella • optinen toimintatilan osoitus • suojaustaso < 1,3 kV • koteloitu, ei-ulospuhaltava sinkkioksidivaristori asennettavaksi kytkentäkoteloihin • merkityt liitännät

Käyttö: Salamasuojauksen potentiaalintasaus rakennuksissa, joissa on myös luokkien III-IV ulkoinen salamasuojaus, sekä tavallisiin kytkentäkoteloihin.
* Täydellinen = ylä- ja kantaosa

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	50 kA
Enimmäissulake	125 A
Etähälytyskosketin	ei
Integroitu sulake	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	25 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	280V
Korkein jatkuva jännite AC	280 V
Kotelointiluokka	IP20
LPZ	0→2
Maks. verkonpuoleinen ylijännitesuoja	125
Malli	4-napainen
Merkinanto laitteessa	optinen
Napojen lukumäärä	4
Napojen malli	4
Nimellisjännite AC (50 / 60 Hz)	230 V

Nimellispurkausvirta (8/20 µs)	30 kA
Nimellispurkausvirta (8/20 µs) [L-N]	30 kA
Purkauskyky (8/20 µs) [yhteensä]	120 kA
Salamasyöksyvirta (10/350 μs)	12,5 kA
Salamasyöksyvirta (10/350) [yhteensä]	50 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
Suojaustaso [L-N]	≤1,3
Syttymisaika	<25 ns
Ulospuhaltava	ei
Verkkotyyppi DC	ei
Verkkotyyppi IT	ei
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	muu
