Salamaylijännitesuoja Compact - MCF100 3+N/PE | 25 | kyllä | 255 | IP20

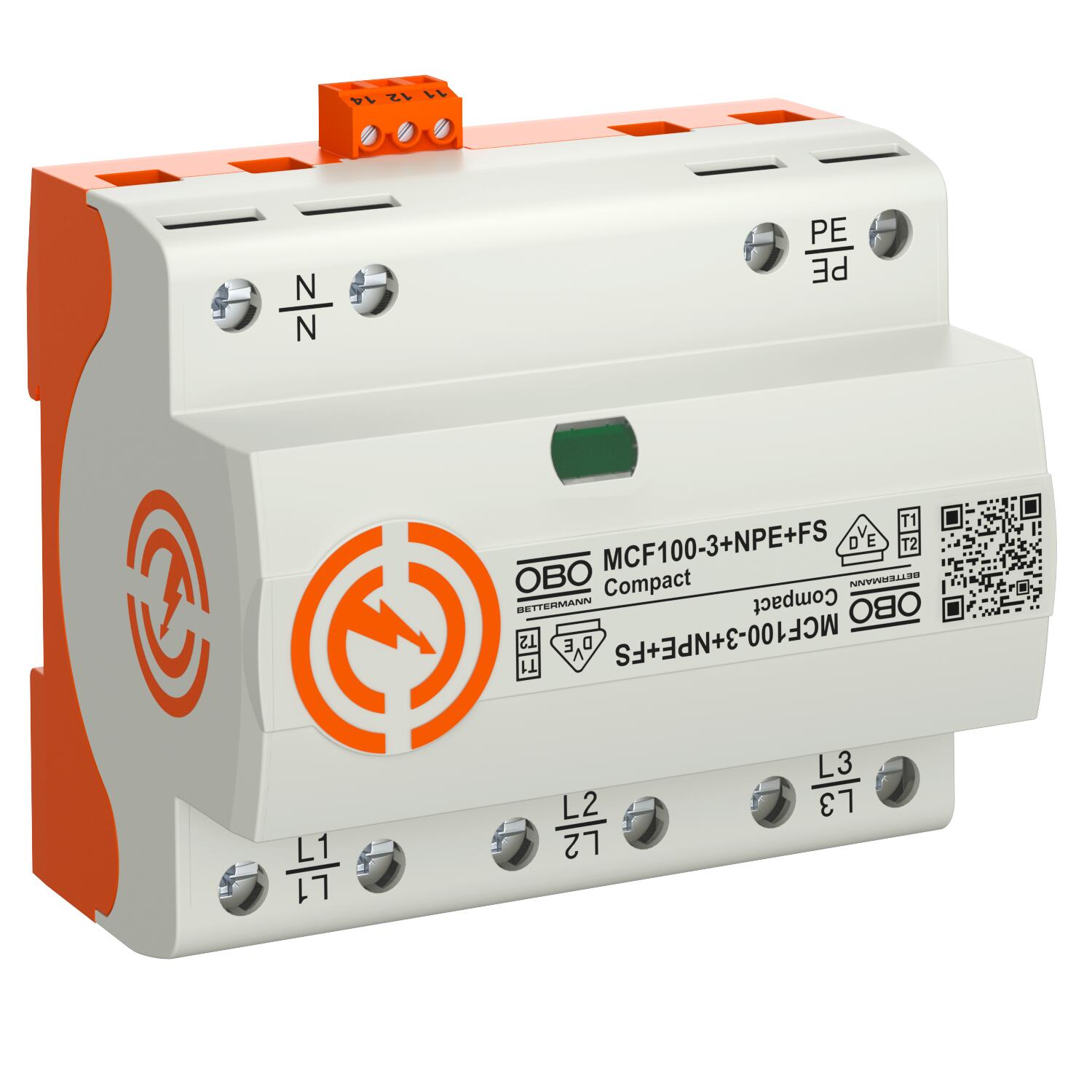

Salamaylijännitesuoja Compact - MCF100

Tuotenro 5096987 | EAN-numero 4012196487332 | Sähkönro 3228523

Tuotenro / Tyyppi	5096987 / MCF100-3+NPE+FS

Napojen malli	3+N/PE

Salamasyöksyvirta (10/350 μs)	25 kA

Etähälytyskosketin	kyllä

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

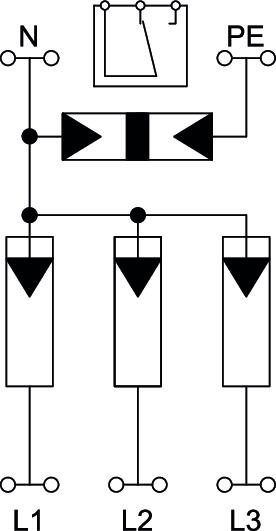

Yhdistelmäsuoja, salamavirta- ja ylijännitesuoja tyyppi T1+T2

• suojaustaso ≤ 1,5 kV
• salamasuojauksen potentiaalintasaukseen VDE 0185-305 (IEC 62305) mukaan
• salamavirran purkauskyky maks. 100 kA (10/350) 3+NPE • verkon jälkivirran sammutus 50 kA Ipeak, suurin sallittu etusulake 315 A gL/gG • täyttää VDE-AR-N 4100 -vaatimukset asennukselle ennen mittaria • koteloidut, ei-ulospuhaltavat kipinävälit asennettavaksi kytkentäkoteloihin

Käyttö: Teollisuuslaitokset ja rakennukset ulkopuolisella salamasuojauksella, luokat I - IV.
Compact ylijännitesuoja

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	50 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	50 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	100 kA
Enimmäissulake	315 A
Etähälytyskosketin	kyllä
FM-koskettimet	Vaihtokosketin
Hyväksynnät	VDE
Jälkivirran sammutuskyky (eff) [N-PE]	50 kA
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	3 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	25 mm²
Johtolaji ylijännitesuojalle	Sähkönsyöttöjohto AC
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	5 Nm
Koko	255V
Korkein jatkuva jännite (L-N)	255 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	255 V

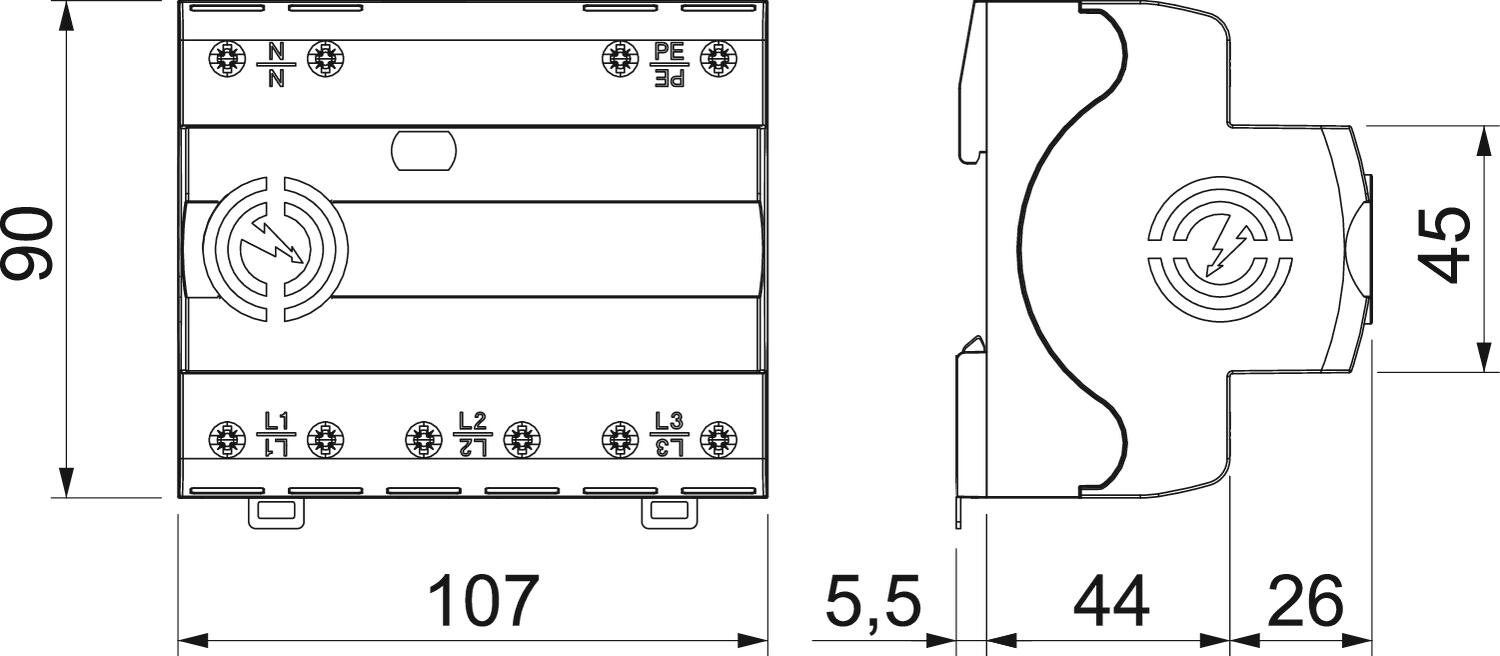

Korkeus	70 mm
Kotelointiluokka	IP20
Kotelon materiaali	PA UL 94 V-0
Kytkentäteho AC	250V/ 1,5A
Kytkentäteho DC	250V/ 0,1A
Liitännän poikkipinta FM-liittimet min.	28 AWG

Liitännän poikkipinta FM-liittimet min.	0,5 mm²
Liitännän poikkipinta, FM-liittimet maks.	1,5 mm²
Liitännän poikkipinta, FM-liittimet maks.	16 AWG
Maks. verkonpuoleinen ylijännitesuoja	315 A
Merkinanto laitteessa	optinen
Napojen lukumäärä	4
Napojen malli	3+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	35 kA
Nimellispurkausvirta (8/20 µs) [L-N]	35 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	100 kA
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Pituus	90 mm
Pohjamitta	107 mm
Purkauskyky (8/20 µs) [yhteensä]	100 kA
Salamasyöksyvirta (10/350 μs)	25 kA
Salamasyöksyvirta (10/350) [yhteensä]	100 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
SPD UL 1449 mukaan	Tyyppi 4
Suojaustaso [L-N]	≤1,5
Syttymisaika	<100 ns
TOV- jännite [L-N] – vikasietotila– 120 min	442 V
TOV-jännite [L-N] - sietotila - 5 s	440 V
TOV-jännite [L-PE] – sietotila – 200 ms	1200 V
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	kyllä
Verkon muoto	TT
Yhteinen suojaustaso [L-PE]	2,5 kV
