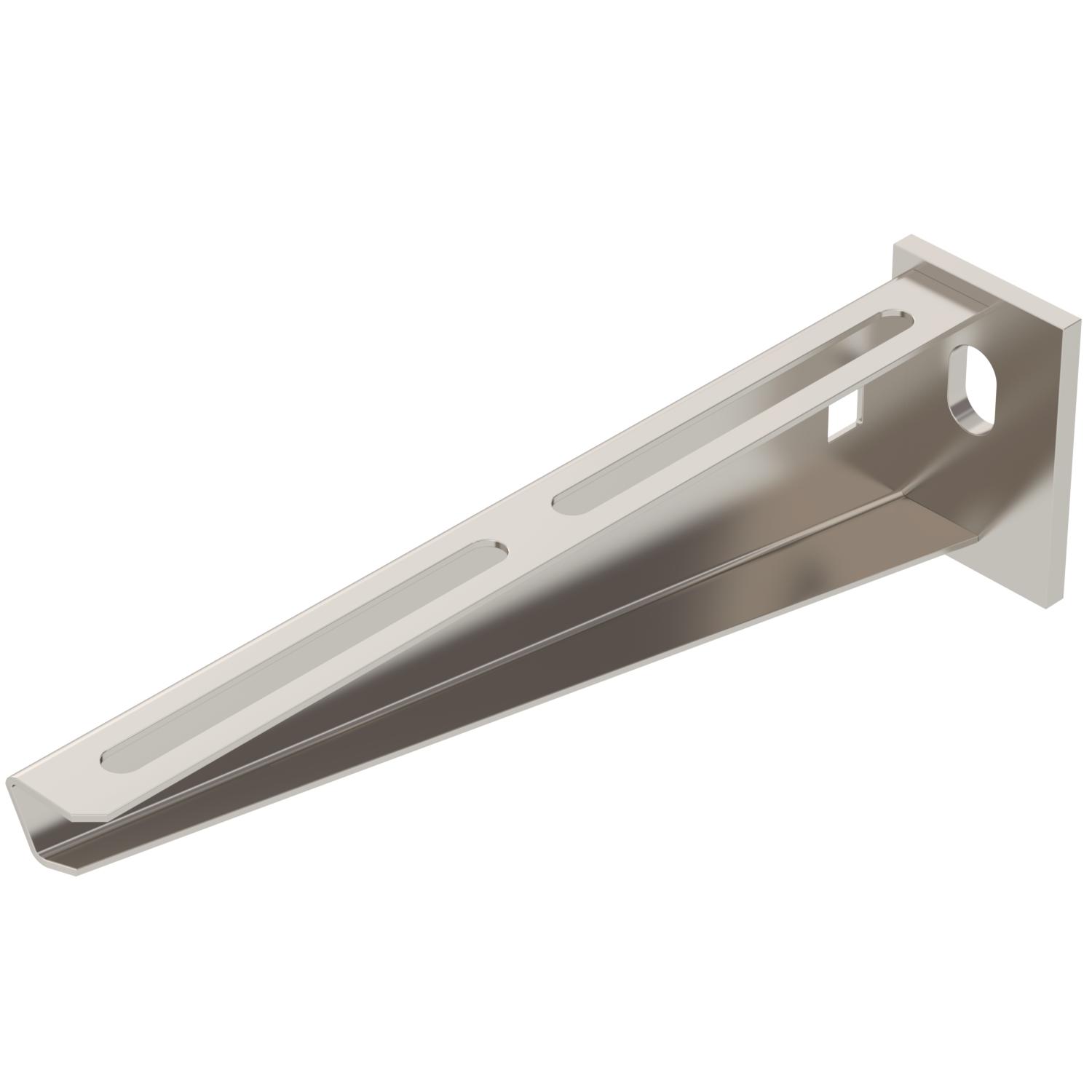

Seinäkannake AW 15 A4
Tuotenro 6392016 | EAN-numero 4012196817696 | Sähkönro 1465271
- Tuotteen kuvaus
-
Tuotteen kuvausKevyt seinäkannake 1,5kN hitsatulla kiinnityskappaleella.
-
- Tekniset tiedot
-
Tekniset tiedot
F kN:nä 1,5 kN Koko B210mm Korkeus 60 mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs, ruostumaton 1.4571 Mitta A 40 mm Mitta B 210 mm Mitta H 60 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pituus 40 mm Pohjamitta 210 mm Reiän läpimitta 11 mm Ruostumaton teräs, peitattu kyllä Väri ruostumaton teräs Tekniset tiedot
Kuormitustaulukko, seinäkannake AW 15
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
