Seinäkannake AW 30 A2
Tuotenro 6442870 | EAN-numero 4012196209170 | Sähkönro 1464977
- Tuotteen kuvaus
-
Tuotteen kuvausKeskiraskas seinäkannake hitsatulla kiinnityskappaleella.
-
- Tekniset tiedot
-
Tekniset tiedot

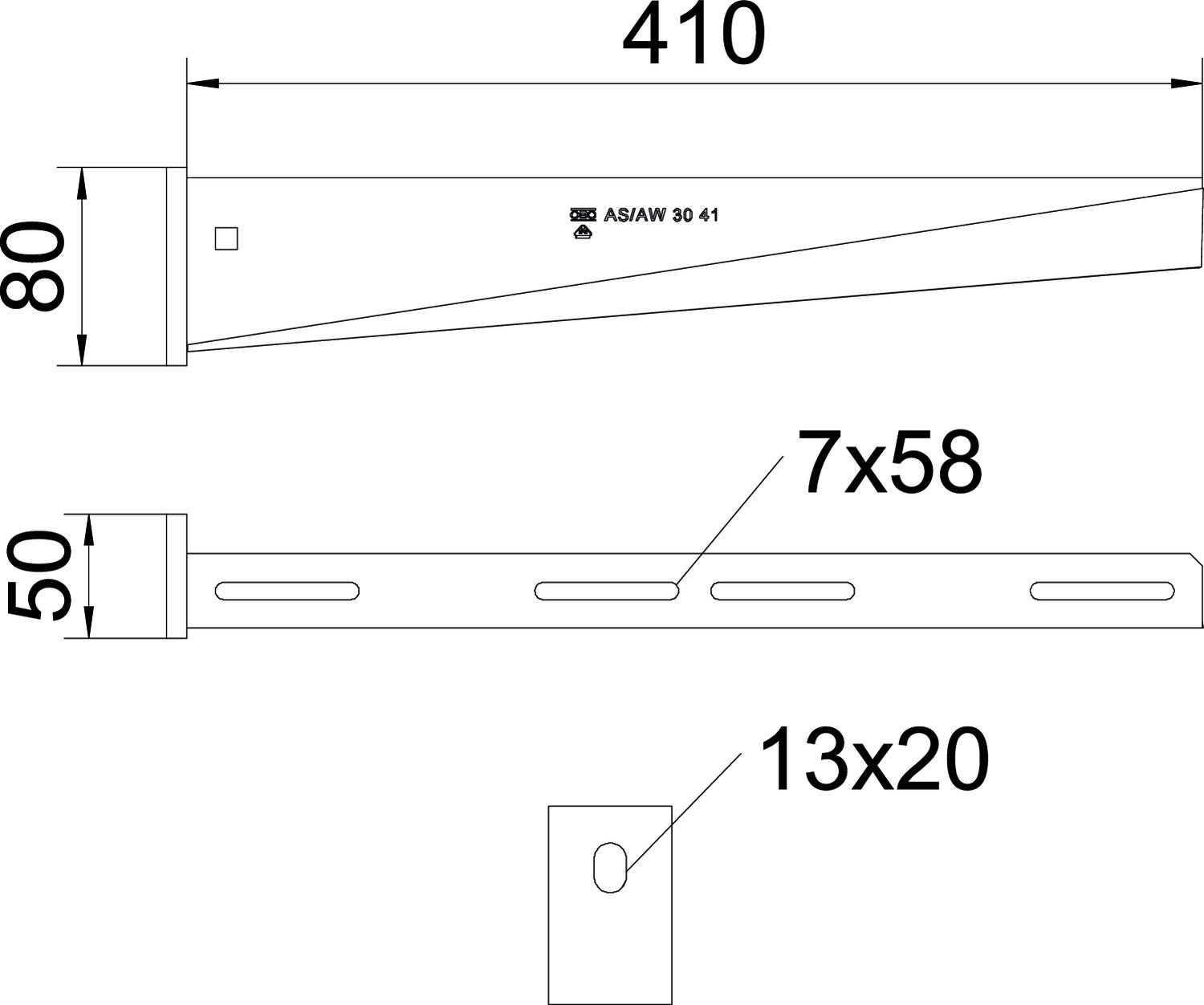

F kN:nä 3 kN Koko B410mm Korkeus 80 mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs, ruostumaton 1.4301 Mitta A 50 mm Mitta B 410 mm Mitta H 80 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pituus 50 mm Pohjamitta 410 mm Reiän läpimitta 13 mm Ruostumaton teräs, peitattu kyllä Väri ruostumaton teräs Tekniset tiedot
Kuormitustaulukko, seinäkannake AW30VA
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
- Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti AW 30 41 A2 / 6442870 , 0.23MB , pdfEU-vaatimustenmukaisuusvakuutus AW 30 41 A2 / 6442870 , 0.13MB , pdfYmpäristölausunto AW 30 41 A2 / 6442870 , 1.48MB , pdfREACH Vaatimustenmukaisuusvakuutus AW 30 41 A2 / 6442870 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus AW 30 41 A2 / 6442870 , 0.12MB , pdfAsennusohjeet General information on the mounting , 2.61MB , pdfAsennusohjeet Asennusohje U-kannakkeet , 1.76MB , pdf
