Seinäkannake AW 30 A4
Tuotenro 6443311 | EAN-numero 4012196349753 | Sähkönro 1465101
- Tuotteen kuvaus
-

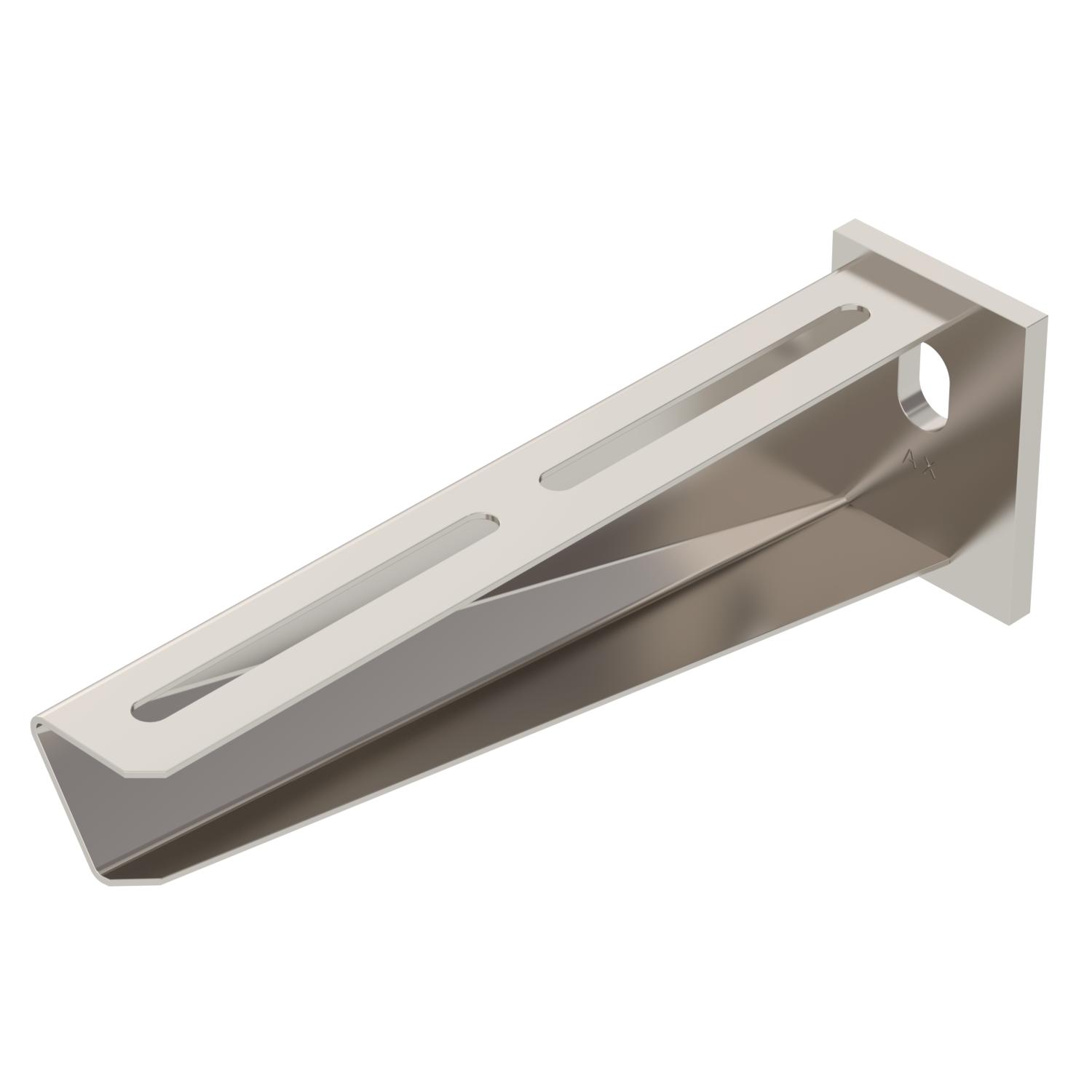

Tuotteen kuvausSeinäkannake hitsatulla kiinnityskappaleella, leveys 210 mm.
-
- Tekniset tiedot
-
Tekniset tiedot

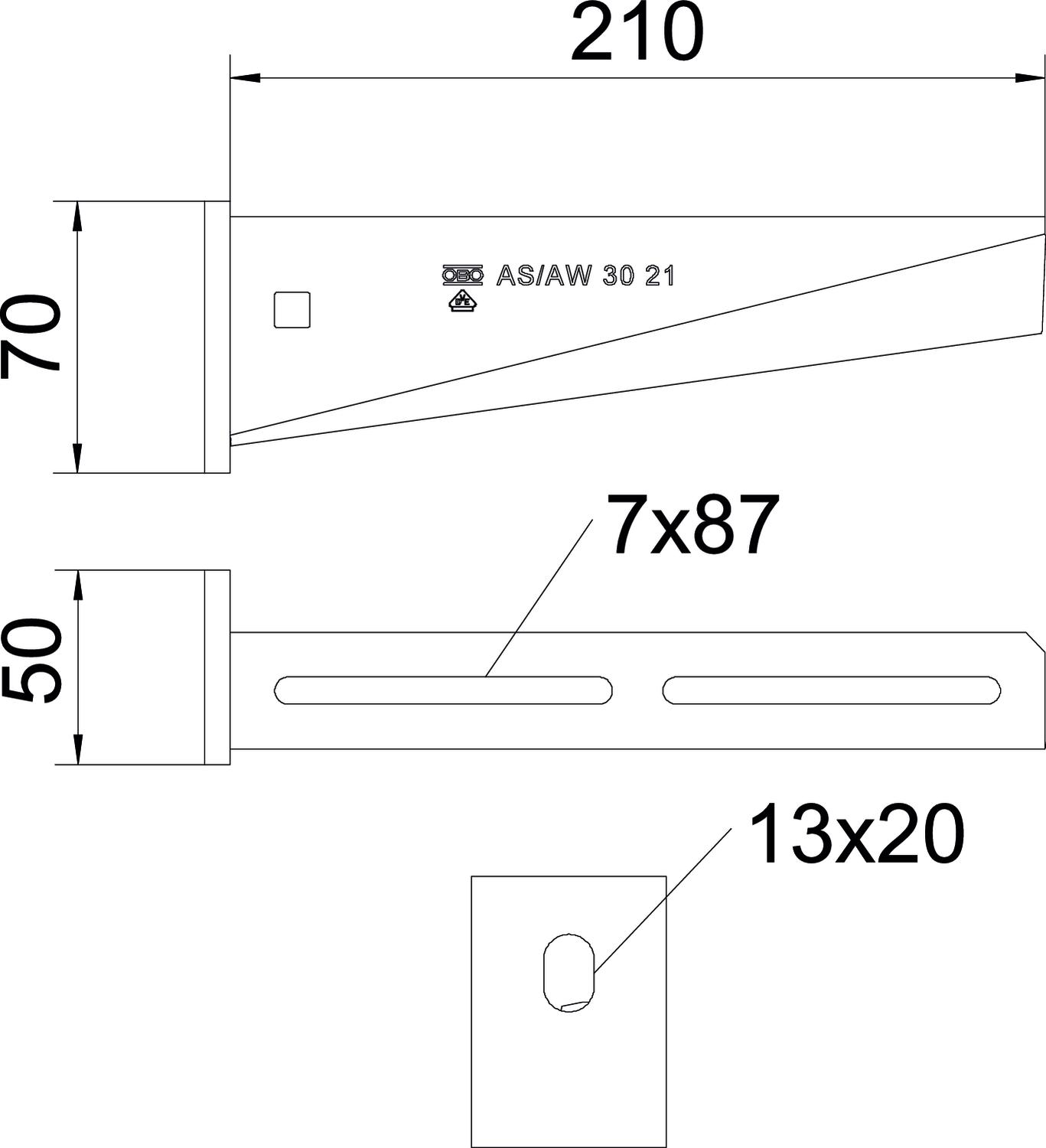

F kN:nä 3 kN Koko B210mm Korkeus 70 mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs, ruostumaton 1.4571 Mitta A 50 mm Mitta B 210 mm Mitta H 70 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pituus 50 mm Pohjamitta 210 mm Reiän läpimitta 13 mm Ruostumaton teräs, peitattu ei Väri ruostumaton teräs Tekniset tiedot
Kuormitustaulukko, seinäkannake AW30VA
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
