Päältä käveltävät levyhyllyt syöttöjohtojen tehokkaaseen suojaukseen
Modernien teollisuuslaitosten ympäristöolosuhteissa esiintyy suuria vaaroja herkille sähkö-, tietoverkko- ja ohjausjohdoille. Lika, tärinä ja muut teolliset vaikutukset synnyttävät rasittavan ympäristön. Sen vuoksi on erittäin tärkeää, että koneiden ja laitteistojen sähköasennukset kestävät luotettavasti erilaisia rasituksia. OBOn päältä käveltävät levyhyllyt BKRS muodostavat kaapeleille ja johdoille suljetun tilan, joka suojaa niitä lialta ja päälle astumiselta. Erityiset pölysuojaosat kansiliitoksissa estävät vieraiden hiukkasten sisäänpääsyn.

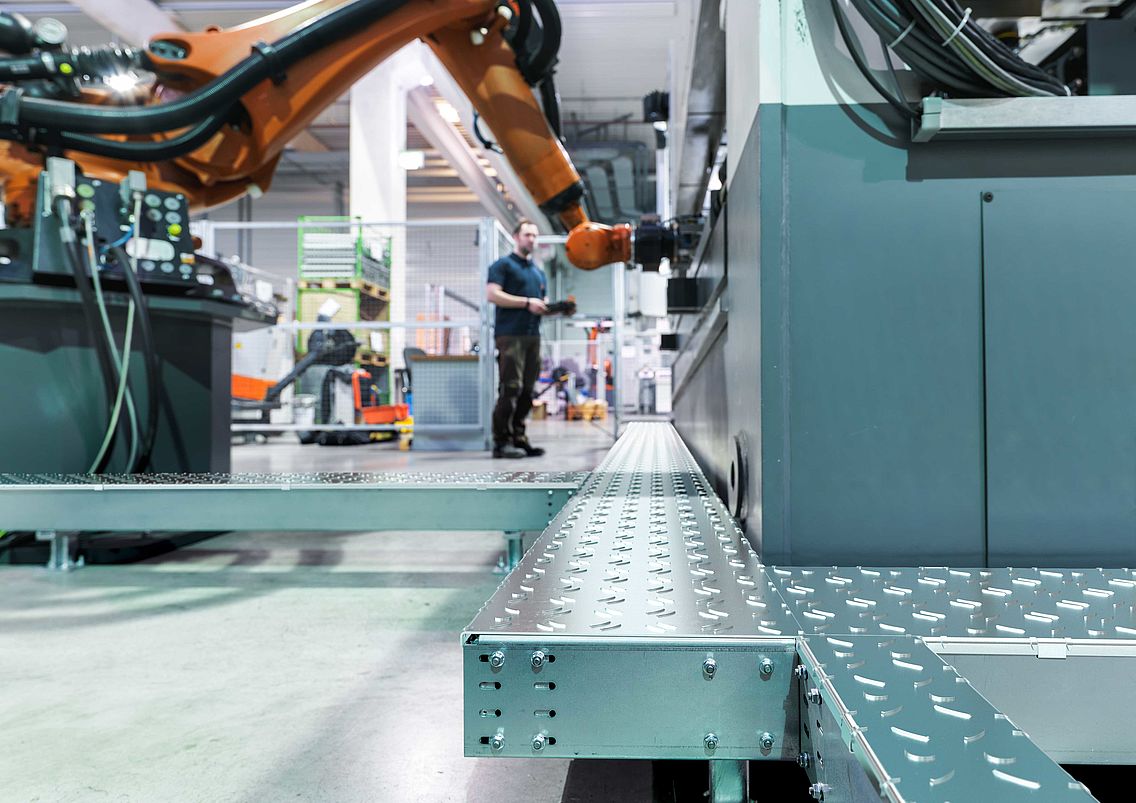

Levyhyllyt kansineen on suunniteltu kestämään suuria kuormituksia, joita esiintyy koneteollisuudessa ja robottijärjestelmillä varustetuissa, automatisoiduissa teollisuuslaitoksissa. Levyhyllyt toimitetaan sivun korkeuksilla 100 mm ja 110 mm. Kuudesta erilaisesta leveydestä väliltä 100-600 mm löytyy jokaiseen valmistus-, asennus- ja tuotantoalan käyttötarkoitukseen sopiva levyhylly. Erikoiskannella varustettujen levyhyllyjen mitat ja materiaalit täyttävät eri teollisuusalojen, esimerkiksi monien ajoneuvonvalmistajien määritykset ja vaatimukset. Alansa suurimmat tuottajat BMW ja VW luottavat OBOn erikoiskannella varustettuihin levyhyllyihin.
Erityisesti automatisoidulla tuotantolinjoilla ja laitteistorakentamisessa on energian- ja sähkönkulutus sekä tietoverkkojen käyttö erittäin suurta. OBOn BKRS-levyhyllyt suojaavat näiden vaatimusten mukaisesti tehokkaasti lukemattomia syöttöjohtoja. Liukumattomat levyhyllyt varmistavat teollisuusympäristössä parhaan mahdollisen turvallisuuden ja testatun kuormituksen kestävyyden EN 50085-2-2 ja EN 61537 mukaisesti.
Päältä käveltävien levyhyllyjen BKRS etujen tiivistelmä
Levyhyllyt testatulla liukumisenestolla ja syrjäytystilalla
Kun työskennellään levyhyllyjen päällä, on kannen liukumisenesto ja askelturvallisuus erittäin tärkeää. OBOn BKRS-levyhyllyjen kansien rihlojen uudelleen sijoittelun ansiosta kannet ovat liukumattomia ja niiden päällä on turvallinen astua, siten ne vähentävät onnettomuusriskiä päivittäisessä käytössä. Levyhyllyissä on testattu liukumisenesto R11 ja syrjäytystila V10 voimassa olevien määräysten mukaisesti.

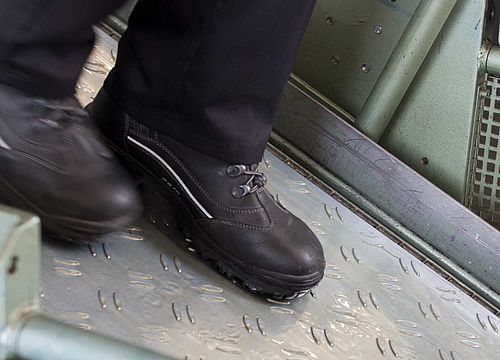

Liukumisesto testataan kaltevalla pinnalla eri kaltevuuskulmissa ja kohdistetaan vastaavasti arviointiryhmiin R9-R13. Useimmilla teollisuusaloilla edellytetään liukumisenesto R10. BKRS-levyhyllyjen rihlalevykannet, joiden liukumisenesto on testattu R11, soveltuvat siten useimpiin teollisuusympäristöihin. Jos rakennuksen teollisuuskäytössä on varauduttava voimakkaaseen liukuvien aineiden, kuten öljyt ja rasvat, aiheuttamaan likaan, pitää pinnoitteiden pinnoissa olla vastaava syrjäytystila. Vain siten voidaan varmistaa turvallinen kulkeminen. Myös tämän suhteen BKRS-levyhyllyn rihlalevykansi ylittää arviointiryhmällään V10 useimpien teollisuusalojen vähintään V4 vaatimukset.
Tutustu liukumattomiin rihlalevykansiimme myös videon avulla:
Kaapelihyllyt suojaavat optimaalisesti kaapeleita ja johtoja

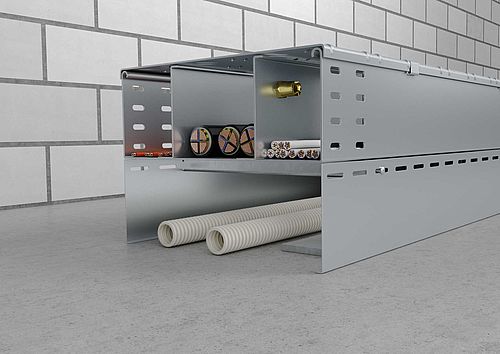

Suuret kuormat, askeleet, lika, pöly – erikoiskannella varustetut levyhyllyt kestävät järjestelmäominaisuuksiensa ansiota kaikki nämä rasitukset. Levyhyllyt ovat erittäin vakaita ja suojaavat kaapeleita ja johtoja vahingoittumiselta. Kävelyä kestävien levyhyllyjen optimaalinen suojausvaikutus takaa sähkömagneettisen yhteensopivuuden. Väliseinä varmistaa DIN EN 50147 mukaan määritetyn EMC-mukaisen sähkö-, ohjaus- ja tietoverkkojohtojen erottamisen. Levyhylly, kansi ja väliseinät ovat materiaalin paksuudeltaan yhtenäisesti 2 mm ja muodostavat siten erittäin vakaan liitoksen.
Yrityksen omassa BET-testauskeskuksessa OBOlla simuloidaan kuormituksia ja rasituksia, joita levyhyllyjen on pysyvästi kestettävä. Siellä selvitämme levyhyllyjen enimmäiskuormitettavuuden ja kantavuuden sekä pölyn- ja korroosionkestävyyden. Näin OBOlla on järjestelmätoimittajana turvallisuus ensisijalla. Päältä käveltävät levyhyllyt ovat voimassa olevan tuotestandardin IEC 61537 vaatimusten mukaisia, ne on testattu kaikkien asiaankuuluvien standardien mukaisesti ja takaavat levyhyllyille kuumasinkityllä rihlapeltikannella vähintään 350 kg askelkuorman EN 50085-2-2 mukaisesti.
Levyhyllyjen liittäminen ruuvittomasti toiminnalliseen potentiaalintasaukseen

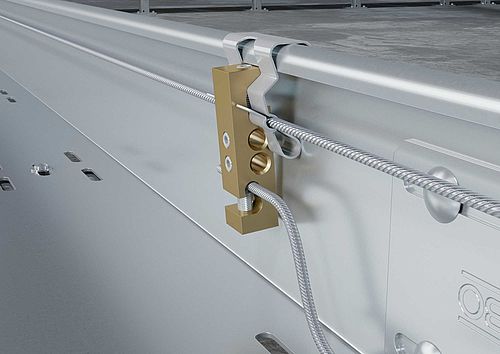

Maadoitusliittimillä KFL ja AKL erikoiskannella varustetut levyhyllyt voi nopeasti ja ruuvittomasti liittää toiminnalliseen potentiaalintasaukseen. Sähköinen johtavuus IEC 61537 mukaisesti varmistetaan siten kaapelien ja johtojen asennusjärjestelmille. Maadoitusliitin kiinnitetään yksinkertaisesti ilman porausta levyhyllyn reunaan ja johdin painetaan kontaktin luomiseksi liittimeen. Maadoitusliittimen avulla johtimen haaroitukset ja ulostulot voi tehdä vaivattomasti.
Laaja lisätarvikevalikoima täydentää päältä käveltävän levyhyllyjärjestelmän.

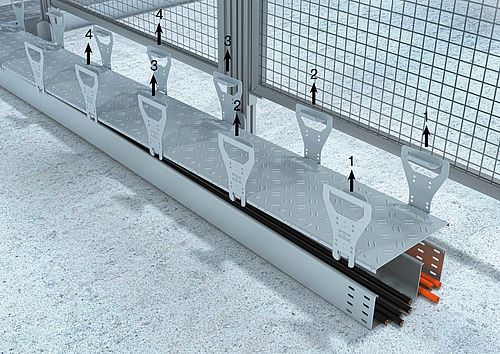

Lattiaan asennettavia, liukumattomia levyhyllyjä täydentää laaja lisätarvikevalikoima. Kattava lisätarvikevalikoima helpottaa monella tavoin levyhyllyjen asennusta – kannen kiinnityskappaleet kääntösalvan vaihtoehtona, kansinostin käytännöllisellä poraussapluunalla, yleiskäyttöiset jatkokappaleet reunasuojalla tai lattiakiinnikkeet erilaisiin asennusvaihtoehtoihin.
Lattiaan asennettavat levyhyllyt erilaisilla asennusvaihtoehdoilla

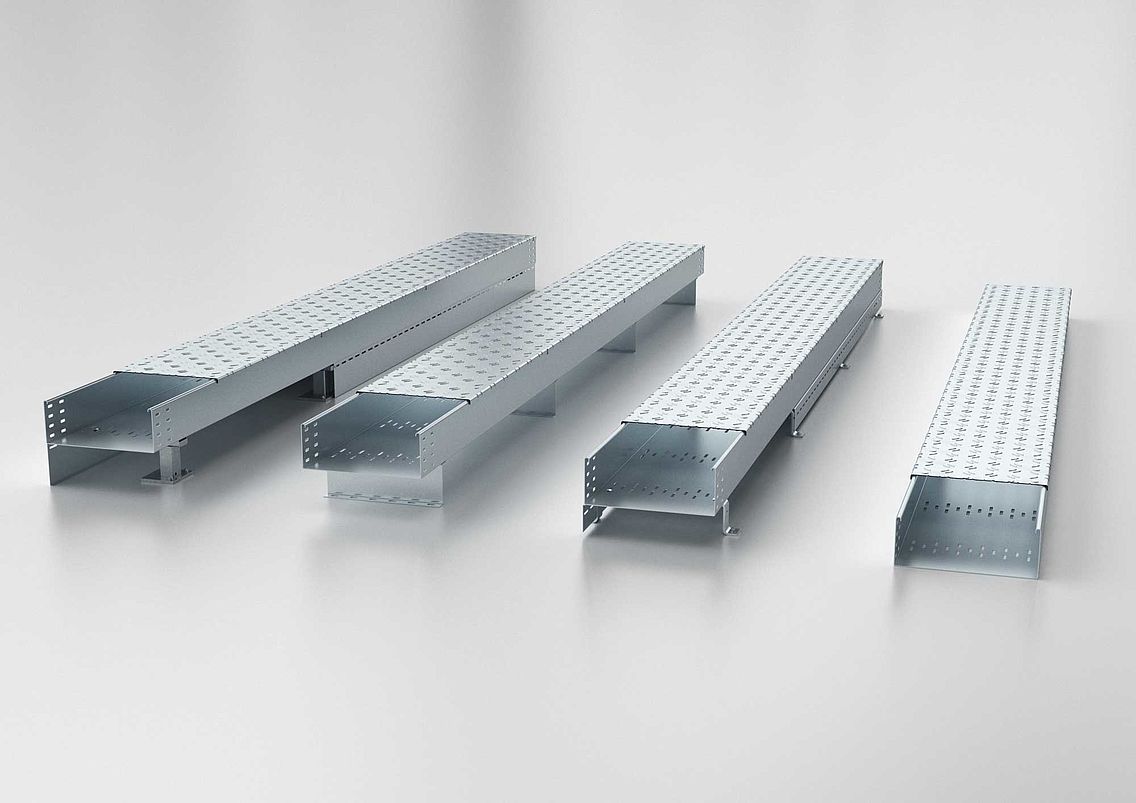

Päältä käveltävät levyhyllyt ovat monelta kannalta monipuolisia. Tämä pätee myös asennukseen. Levyhyllyt voi asentaa monella eri tavalla ja siten ne mukautuvat yksiöllisiin vaatimuksiin. Valinta on sinun: Liukumattomien levyhyllyjen asennuksella tukikiinnikkeen päälle täytetään työsuojeluohjeiden liukumisenestoa ja kompastumisvaaraa koskevat vaatimukset ja noudatetaan askelkorkeutta. Tukikiinnikkeen erikoissuojalevy vähentää kompastumisvaaraa. Levyhyllyjen yksinkertaisella ja nopealla asennusvaihtoehdolla Z-tukiprofiilin päälle noudatetaan askelkorkeutta. Myös asentamalla liukumattomat levyhyllyt Z-tukien päälle noudatetaan askelkorkeutta. Suojalevyt sivupaneeleina vähentävät kompastumisvaaraa. Helpoin ja nopein tapa asentaa levyhyllyt lattiaan on lattia-asennus. Matala askelkorkeus rihlalevykannen liukuesto-ominaisuudet mahdollistavat aina turvallisen työskentelyn.
Päältä käveltävien BKRS-levyhyllyjen asennusvaihtoehtoihin voit tutustua myös videomme avulla:
Kaapelihyllyt made by OBO
Liukumattomat, lattiaan asennettavat levyhyllyt kuuluvat OBOn tikas- ja levyhyllyjärjestelmiin. Tämän alueen tuotteemme ovat erittäin joustavia ja korkealaatuisia. Näihin ominaisuuksiin kiinnitämme erikoiskannella varustettujen, liukumattomien levyhyllyjemme tuotannossa erityistä huomiota.
Levyhyllyt korkeinta laatua

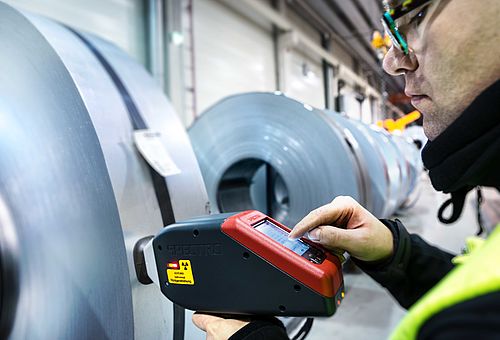

Päätoimipaikkamme Mendenin tehtaassa tuotetaan vuosittain yli 30 000 neliömetrin alueella 18 miljoona metriä levy-, tikas- ja lankahyllyjä. 10,5 miljoonaa metriä niistä on levyhyllyjä, joihin myös päältä käveltävät levyhyllyt kuuluvat. Niiden raaka-aine tarkastetaan jo tavaran saapuessa tiukoilla laatutarkastuksilla. Työntekijämme tarkastavat huolellisesti materiaali- ja pintalaadun sekä pinnan paksuuden. Lopuksi jokaiseen raaka-ainerullaan kiinnitetään etiketti, jossa ovat kaikki tärkeät tiedot, kuten henkilötodistus, jota voidaan seurata läpi koko tuotannon.
Lattiaan asennettavat levyhyllyt: Valmistus kahdessa vaiheessa

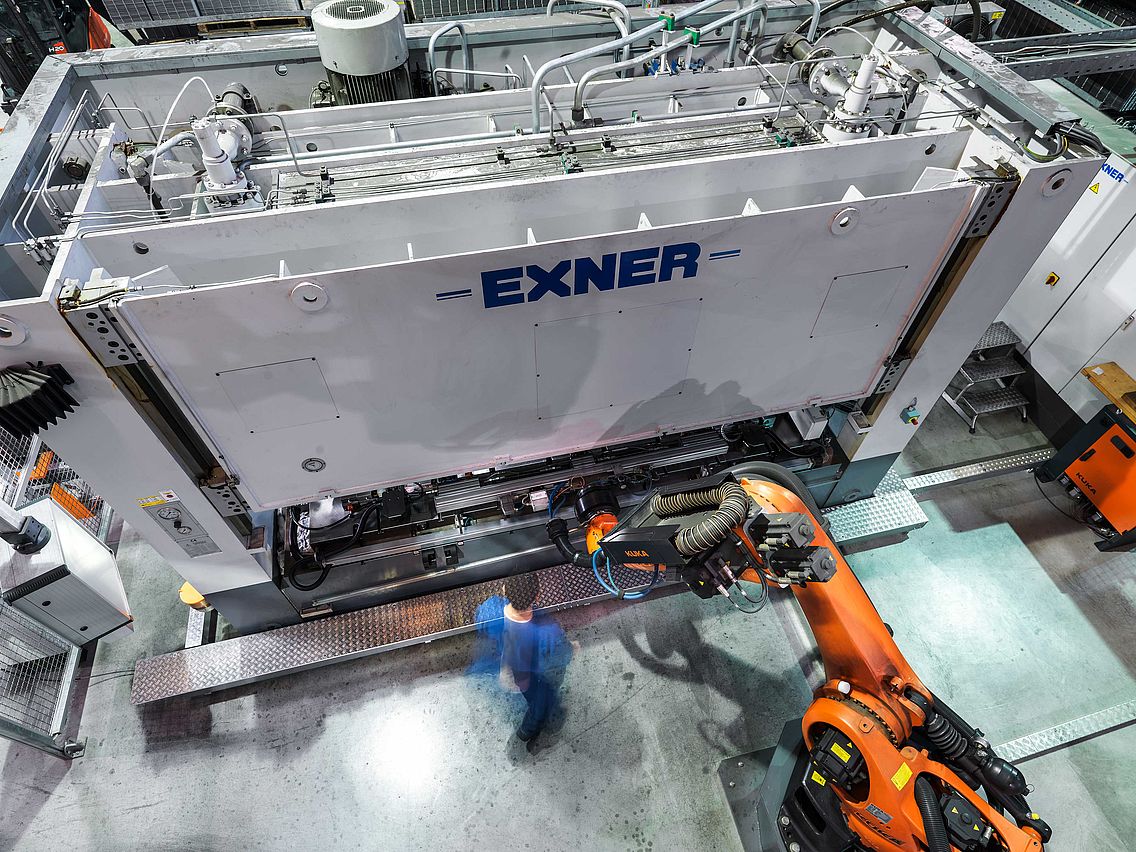

Levyhyllyjemme liukumattoman kannen valmistus toteutuu kahdessa käsittelyvaiheessa: meistolinja ja profilointilinja. Ennen jokaista tuotantovaihetta suoritettavan laatutarkastuksen lisäksi meistolinjan kamera tarkastaa levyhyllyjen toiminnalliset mitat. Kävelyrasitusta kestävien levyhyllyjemme uusi rihlalevykansi parantaa vielä hyllyjen luistamisenestoa. Rihlalevykansi valmistetaan pääasiallisesti meistolinjalla. Siinä käytetylle innovatiiviselle valmistusmenetelmälle OBO Bettermannilla on valmistuspatentti.
Jokaiseen tuotteeseen liitetään OBOlla täydellinen dokumentaatio, joka sisältää kaikki tietolehdet ja kuormitustarkastukset. Me toimitamme kaikki välttämättömät todistukset turvalliseen asennukseen valmistajaerittelyjen mukaisesti. Ja pyrimme jatkuvasta parantamaan tuotteitamme ja tuotantoprosessejamme siten, että OBOn laatuun voi aina luottaa.
Kaikissa kysymyksissä, jotka koskevat kävelyrasitusta kestäviä levyhyllyjä, OBO-tuki on käytettävissäsi.
Haluamme välittää teoreettiset ja käytännölliset tietomme sinulle. Voidaksemme vastata kaikkiin esimerkiksi levyhyllyjä, kannella varustettuja levyhyllyjä tai kävelyrasitusta kestäviä levyhyllyjä koskeviin kysymyksiin olemme kehittäneet kattavan palvelutarjonnan:
- Puhelinneuvonta ja tuki sähköpostitse: Jos sinulla on kysyttävää lattiaan asennettavista levyhyllyistä tai jostain muusta tuotteestamme? Ota meihin yhteyttä, vastaamme mielellämme.
- Maailmanlaajuinen kenttäpalvelu
- Seminaarit koskien levyhyllyjä: Välitämme mielellämme tietoa levyhyllyistä ja kaikesta niihin liittyvästä
- Valintaoppaat, sertifikaatit, tarjoustekstit ja tietolehdet sekä BIM-tiedot annamme mielellämme käyttöösi
- OBO Construct -sovellus: OBO Construct sovelluksen avulla voit valmistella kävelyrasitusta kestävien levyhyllyjen suunnittelun ja täyttämisen.
