Tikashylly LCIS 60, 3 m C30 FS 3000 | 200 | 1,5 | ei

Tikashylly LCIS 60, 3 m C30 FS

Tuotenro 6209610 | EAN-numero 4012196487578 | Sähkönro 1466001

Tuotenro / Tyyppi

Pituus	3000 mm

Pohjamitta

Materiaalivahvuus	1,5 mm

Palonkestävyys	ei

Tuotteen kuvaus

Tuotteen kuvaus

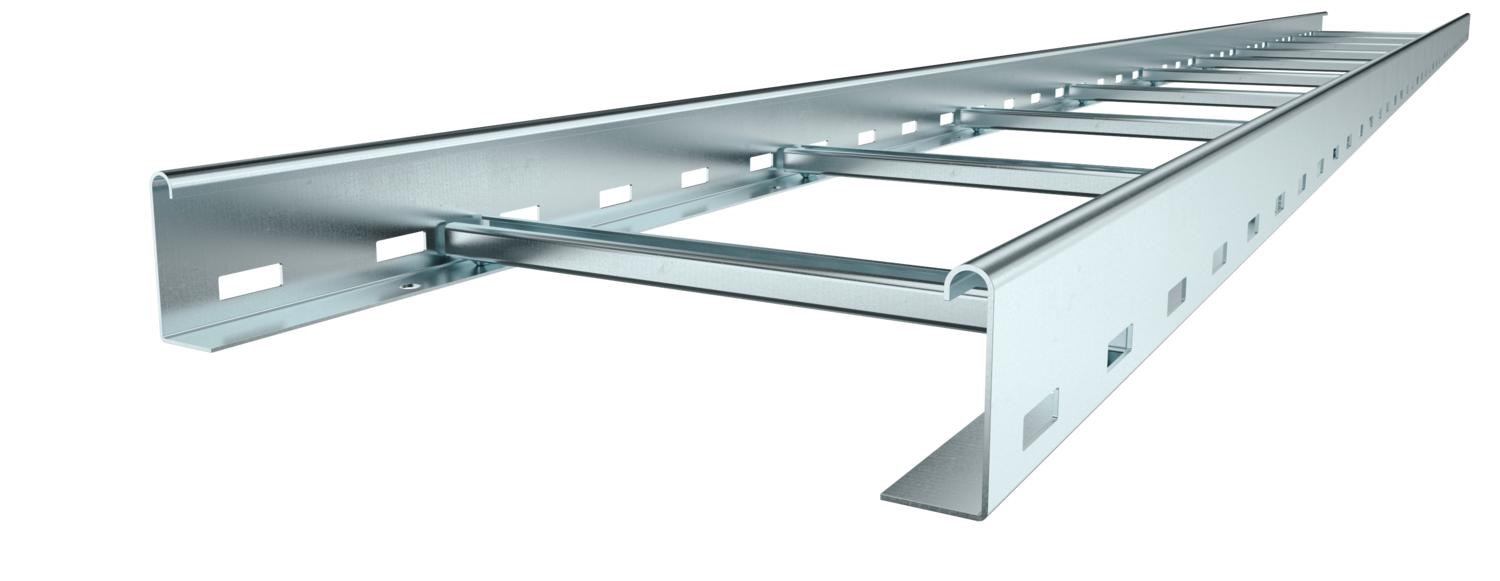

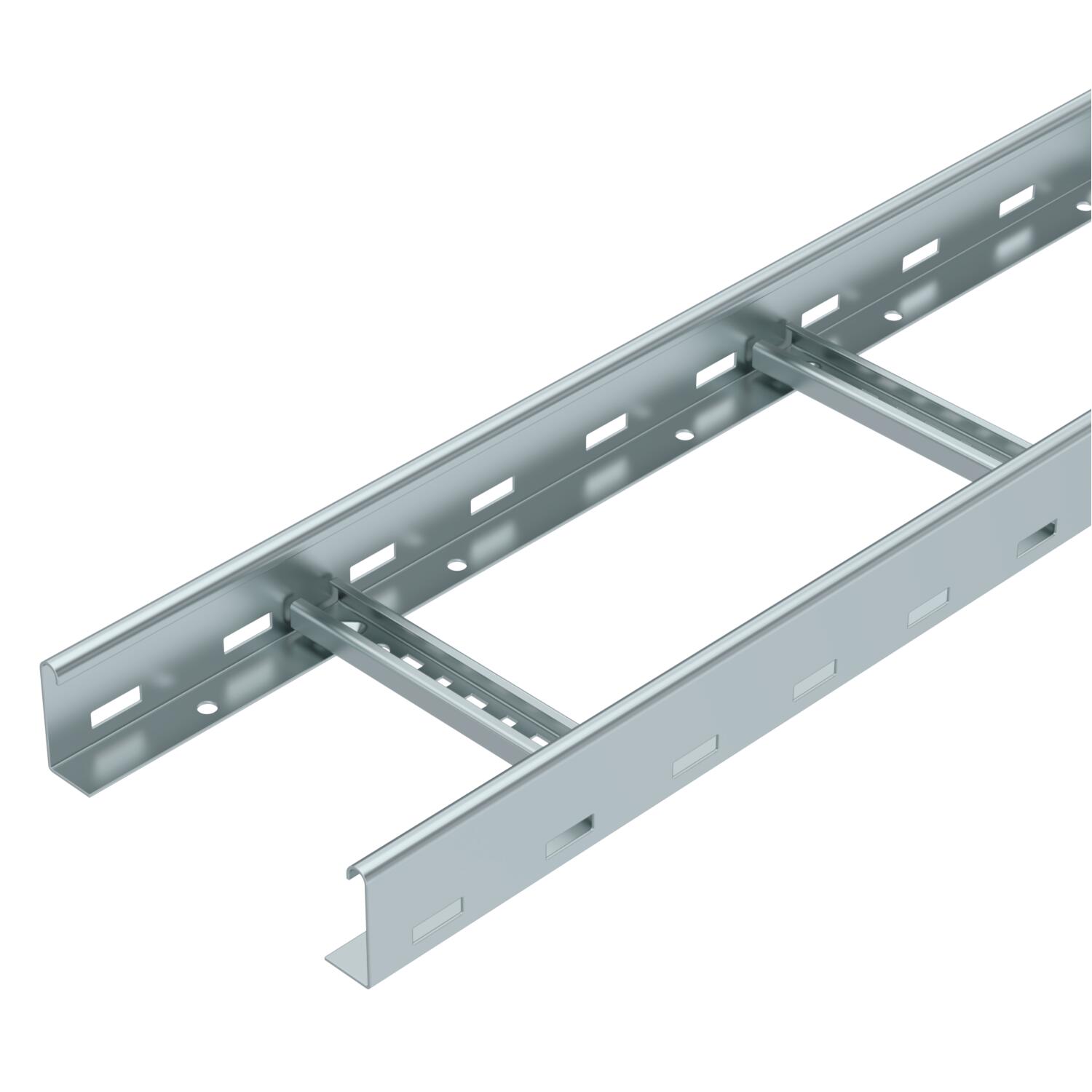

Tikashylly sivun korkeudella 60 mm hitsatuilla, ylöspäin avoimilla C30-profiilipienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä BS-H....
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.

Tekniset tiedot

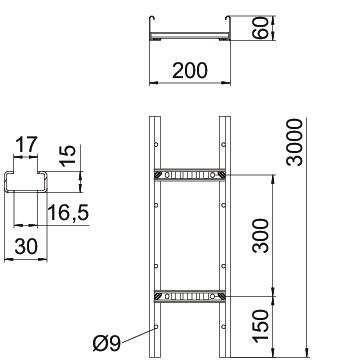

Mitat

Aukkomitta, piena	17,00
CO₂-jalanjälki (GWP) kehdosta portille	6,6259 kg CO₂e / 1 Metri
Hyötypoikkipinta	8000 mm²
Hyötypoikkipinta	80 cm²
Koko	60x200x3000
Korkeus	60 mm
Materiaali	teräs
Materiaalivahvuus	1,5 mm
Mitta B	200 mm
Palonkestävyys	ei
Pienan kiinnitys	hitsattu
Pienaväli	300 mm
Pienojen malli	Kisko rei'itetty
Pinta	nauhakuumasinkitty

Pitkän kannatusvälin malli	ei
Pituus	3000 mm
Pohjamitta	200 mm
Ruostumaton teräs, peitattu	ei
Sivuprofiilin malli	Matala profiili
Sivurei'itys	kyllä
Tukiväli 1,5 m	3,3 kN/m
Tukiväli 2,0 m	2 kN/m
Tukiväli 2,5 m	1,3 kN/m
Tukiväli 3,0 m	1 kN/m
Tukiväli 3,5 m	0,78 kN/m
Tukiväli 4,0 m	0,4 kN/m
Väri	sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly tyyppi LCIS 60

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Materiaalivahvuus	Palonkestävyys	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	ei	1466001	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	ei	1466002	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	ei	1466003	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	ei	1466004	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	ei	1466005	6209618	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Jatkokappale FS	LVG 60 FS	1465026	6208840	Kappale	10 Kappale
Jatkokappale, monitoimi FS	LMFV 620 FS	1465056	6225710	Kappale	1 Kappale
Kansi kääntösalvoilla FF	DRL 200 FS	1462844	6052207	m	3 m
Väliseinä 45 FS	TSG 45 FS	1464705	6062033	m	3 m
